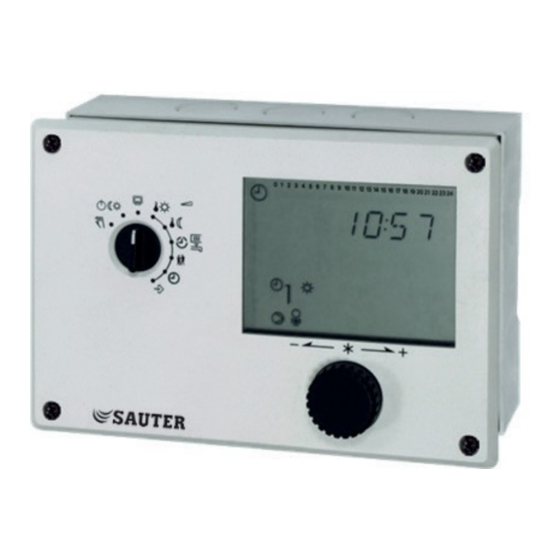

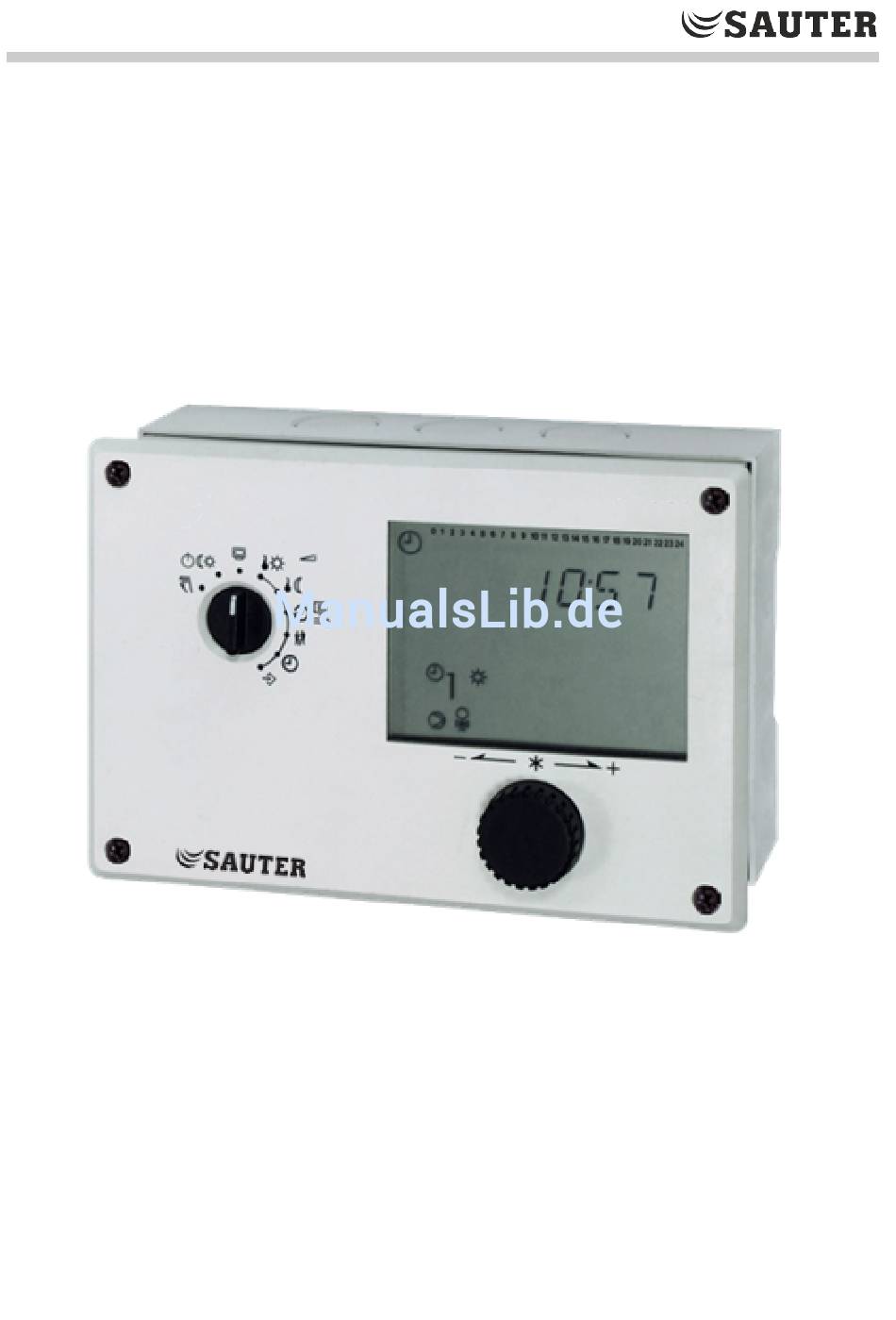

SAUTER equitherm®
Heizungs- und Fernheizungsregler
EQJW146F001
Kurzbedienungsanleitung
Firmwareversion 2.33,
April 2017

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sauter EQJW146F001

Inhaltszusammenfassung für Sauter EQJW146F001

  • Seite 1 SAUTER equitherm® Heizungs- und Fernheizungsregler EQJW146F001 Kurzbedienungsanleitung Firmwareversion 2.33, April 2017...

  • Seite 2: Inhaltsverzeichnis

    Kurzbedienungsanleitung SAUTER Gewährleistung Wir entwickeln unsere Produkte ständig weiter und behalten uns deshalb das Recht vor, jederzeit und ohne vorherige An - kündigung Änderungen an den Produkten vorzunehmen. Wir übernehmen keine Gewähr für die Richtigkeit oder Vollständigkeit dieser Bedienungsanleitung. Es wird keine Haftung dafür übernommen, dass der Käufer die Produkte für einen bestimmten Verwendungszweck einsetzen kann.

  • Seite 3: Installation

    SAUTER EQJW146F001 Der Regler EQJW146F001 dient zur Regelung von maximal zwei Regelkreisen: • Regelung eines Primär-Wärmeaustauschers oder Kessels. Max. ein gemischter und ein ungemischter Heizkreis (jeweils witterungsgeführt) sowie die Steuerung der Trinkwassererwärmung sekundärseitig. • Regelung eines witterungsgeführten Heizkreises und einer Trinkwassererwärmung mit zwei primärseitigen Ventilen.

  • Seite 4: Bedienung Und Anzeige

    Kurzbedienungsanleitung SAUTER Bedienung und Anzeige Bedienelemente Die Anzeige und Bedienelemente sind an der Frontseite des Reglers angeordnet. Bedienknopf Drehen: Drücken: Anzeigen, Parameter und Funktionsblöcke auswählen eine vorgenommene Auswahl oder Einstellung bestätigen Drehschalter – Betriebsart Informationen zum Betriebsverhalten des Gerätes (Normalstellung)

  • Seite 5: Anzeige

    SAUTER EQJW146F001 Anzeige Auf der Anzeige des Gerätes erscheinen während des Betriebes die Uhrzeit sowie Informationen zum Betrieb des Reglers. Die Nutzungszeiten werden durch schwarze Quadrate unterhalb der Zahlenreihe repräsentiert. Symbole markieren den Betriebsstatus des Reglers und kennzeichnen die dargestellten Werte.

  • Seite 6: Betriebsarten

    Kurzbedienungsanleitung SAUTER Betriebsarten Tagbetrieb Unabhängig von der eingestellten Nutzungszeit und vom eingestellten Sommerbetrieb (Nennbetrieb) werden ständig die für den Nennbetrieb eingestellten Sollwerte ausgeregelt. Nachtbetrieb Unabhängig von den eingestellten Nutzungszeiten werden ständig die für den Reduzier- (Reduzierbetrieb) betrieb relevanten Sollwerte ausgeregelt.

  • Seite 7: Nutzungszeiten Prüfen Und Ändern

    SAUTER EQJW146F001 Nutzungszeiten prüfen und ändern Für jeden Wochentag können drei Nutzungszeiträume programmiert werden. Wenn nur ein Nutzungszeitraum benötigt wird, müssen Start- und Endzeit des zweiten Nutzungszeitraumes identisch sein. Der dritte Nutzungszeitraum wird dann nicht mehr angezeigt. Wenn zwei Nutzungszeiträume benötigt werden, müssen Start- und Endzeit des dritten Nutzungszeitraumes identisch sein.

  • Seite 8: Partybetrieb Prüfen Und Einstellen

    Kurzbedienungsanleitung SAUTER Partybetrieb prüfen und einstellen Mit der Funktion Partybetrieb wird der Nennbetrieb des Reglers (Tag) – abweichend von den eingestellten Nutzungszeiten – für die Dauer des eingestellten Party-Timers fortgesetzt bzw. eingeleitet. Der Ablauf des Party-Timers beginnt mit dem Zu- rückdrehen des Drehschalters auf eine der Betriebsartstellungen.

  • Seite 9: Anlagen

    SAUTER EQJW146F001 Anlagen Anlage 1.0 Anlagen 1.1 bis 1.3 Anlage 1.5 Anlage 1.6 Anlage 1.9 Anlage 2.0 Anlagen 2.1 bis 2.3 Auswahl der Typen für Trinkwassererwärmung für Anlagen 1.x und 2.x: Seite 12 KA_EQJW146F001_DE011...
  • Seite 10 Kurzbedienungsanleitung SAUTER Anlage 3.0 Anlage 3.5 Anlage 4.0 Anlage 4.1 Anlage 4.5 Anlage 10.0 Anlage 11.0 Anlage 11.1 KA_EQJW146F001_DE011...
  • Seite 11 SAUTER EQJW146F001 Anlage 11.2 Anlage 11.1/11.2 mit Pufferspeicher Anlage 11.5 Anlage 11.6 Anlage 11.9 Anlage 16.0 Anlage 16.1 Anlage 16.2 KA_EQJW146F001_DE011...
  • Seite 12 Kurzbedienungsanleitung SAUTER Anlage 16.3 Anlage 16.4 Anlage 16.6 Typen für Trinkwassererwärmung (Anlagen 1.x und 2.x) Typ 1 Typ 2 Typ 3 KA_EQJW146F001_DE011...

  • Seite 13: Funktionen Aktivieren Und Deaktivieren

    SAUTER EQJW146F001 Funktionen aktivieren und deaktivieren Eine Funktion wird über den zugehörigen Funktionsblock aktiviert. Die Zahlenreihe 0 bis 24 am oberen Displayrand repräsentiert die Funktionsblocknummer. Bei Aufruf einer Konfigurationsebene werden die eingeschalteten Funktionsblöcke durch ein schwarzes Quadrat rechts unter der Funktionsblocknummer gekennzeichnet.

  • Seite 14: Parameter Ändern

    Kurzbedienungsanleitung SAUTER Parameter ändern Die Parameter sind nach Themengebieten geordnet: PA1: Heizkreis 1 PA2: Heizkreis 2 PA4: Trinkwasserkreis PA5: anlagenübergreifend PA6: Modbus-Kommunikation Drehschalter auf Parameter und Funktionen stellen; Symbol Parameter blinkt, Schlüsselzahl wird angezeigt Bedienknopf drehen; gültige Schlüsselzahl (Seite 14) einstellen Bedienknopf drücken;...

  • Seite 15: Handbetrieb

    SAUTER EQJW146F001 Handbetrieb Im Handbetrieb erfolgt die Einstellung aller Ausgänge, siehe Anschlussplan Anzeige unter Beachtung des Regelkreises wählen: POS1, POS2: prozentuale Vorgabe des Stellwertes (HK1, HK2) UP1, UP2: Schalten der Umwälzpumpe UP1, UP2 SLP: Schalten der Speicherladepumpe Schalten der Tauscherladepumpe...

  • Seite 16: Funktionsblockliste

    Kurzbedienungsanleitung SAUTER Funktionsblockliste CO1: Heizkreis (HK1) (nicht Anlage 1.9)* Funktion Bemerkung Raumsensor RF1 CO1 -> F01 - 1: Raumaufschaltung RF1 aktiv nicht Anl 1.5, 1.6, 3.x Außensensor AF1 CO1 -> F02 - 1: Witterungsführung aktiv WE=0 für Anl 1.5, 1.6 Rücklaufsensor RüF1...

  • Seite 17: Co2: Heizkreis (Hk2) (Anlagen 3.X, 4.X Und 10.0, 16.6)

    SAUTER EQJW146F001 Funktion Bemerkung Bedarfsverarbeitung CO1 -> F16 - 1: nur mit • CO1 -> F15 - 1 0 bis 10 V • CO1 -> F17 - 0 Eingang Kl. 11/12 Funktionsblockparameter: 0 °C Übertragungsbereichsanfang / 0 bis 150 °C 120 °C...

  • Seite 18: Co4: Trinkwasserkreis (Anlagen 1.1-1.3, 1.5, 1.6, 1.9, 2.X, 4.1, 4.5, 11.X )

    Kurzbedienungsanleitung SAUTER Funktion Bemerkung Regelungsart CO2 -> F12 - 1: 3-Punkt-Regelung Funktionsblockparameter: KP (Verstärkung) / 0,1 bis 50,0 120 s Tn (Nachstellzeit) / 1 bis 999 s TV (Vorhaltezeit) / 0 bis 999 s 45 s TY (Ventillaufzeit) / 5, 10, 15, …, 240 s CO2 ->...

  • Seite 19: Co5: Anlagenübergreifende Funktionen (Alle Anlagen)

    SAUTER EQJW146F001 Funktion Bemerkung Regelungsart CO4 -> F12 - 1: 3-Punkt-Regelung (nur Anl 1.9, 11.x) Funktionsblockparameter: KP (Verstärkung) / 0,1 bis 50,0 (Anl. x.9: WE=0,6) 120 s Tn (Nachstellzeit) / 1 bis 999 s (Anl. x.9: WE=12 s) TV (Vorhaltezeit) / 0 s; Wert nicht ändern! 45 s TY (Ventillaufzeit) / 5, 10, 15, …, 240 s (Anl.

  • Seite 20: Co6: Modbus

    Kurzbedienungsanleitung SAUTER Funktion Bemerkung Verzögerte Außentempe- CO5 -> F05, 06 - 1: raturanpassung bei Funktionsblockparameter: fallenderTemperatur 3,0 °C Verzögerung pro Stunde/ 1,0 bis 6,0 °C Verzögerte Außentempe- raturanpassung bei steigender Temperatur Sommer-/ Winterzeit Automatische Sommer-/ Winterzeitumschaltung (letzter Sonntag im März und Oktober) Frostschutzprogramm II CO5 ->...

  • Seite 21: Co7: Gerätebus (Alle Anlagen, F02, F03

    SAUTER EQJW146F001 Funktion Bemerkung Volumenstrombe- CO6 -> F11 - 1 nur mit • CO6 -> F10 - 1 grenzung in HK1 • CO5 -> F11 - 0 mittels Zählerbus Funktionsblockparameter: 1,5 m³/h Maximalgrenzwert / At, 0,01 bis 650 m³/h 1,5 m³/h Maximalgrenzwert Heizbetrieb* / At, 0,01 bis 650 m³/h...

  • Seite 22: Parameterliste

    Kurzbedienungsanleitung SAUTER Funktion Bemerkung Freigabe HK1 empfangen 0 CO7 -> F21 - 1: Funktionsblockparameter: Register-Nr. / 5 bis 64 Freigabe HK2 empfangen 0 CO7 -> F22 - 1: (nicht Anl 1.x, 2.x); Funktionsblockparameter: Register-Nr. / 5 bis 64 F Funktionsblocknummer, WE Werkseinstellung...

  • Seite 23: Pa5: Anlagenübergreifende Parameter (Alle Anlagen)

    SAUTER EQJW146F001 PA5: anlagenübergreifende Parameter (alle Anlagen) Parameterbezeichnung Wertebereich Bemerkung Kesselpumpe ein 20 bis 90 °C 60 °C nur Anl 16.x Schaltdifferenz 0 bis 30 °C 5 °C nur Anl 16.x Feiertage 01.01 bis 31.12 Ferienzeiten 01.01 bis 31.12 PA6: Modbus...

  • Seite 24: Artikelliste

    Artikelliste Artikel-Nr. Beschreibung EQJW146F001 EQJW146F001 – Heizungs- und Fernheizungsregler 0440210001 Adapter zum Anschluss der Regler EQJW126/146 an RS232 (PC) 0440210002 Adapter zum Anschluss der Regler EQJW126/146 an Modem (analog/GSM/ISDN) 0440210003 Adapter zum Anschluss der Regler EQJW126/146 an RS485 Bus 0440210004 Adapter zum Anschluss der Regler EQJW126/146 an RS485 Bus (Gerätebus-Master)
