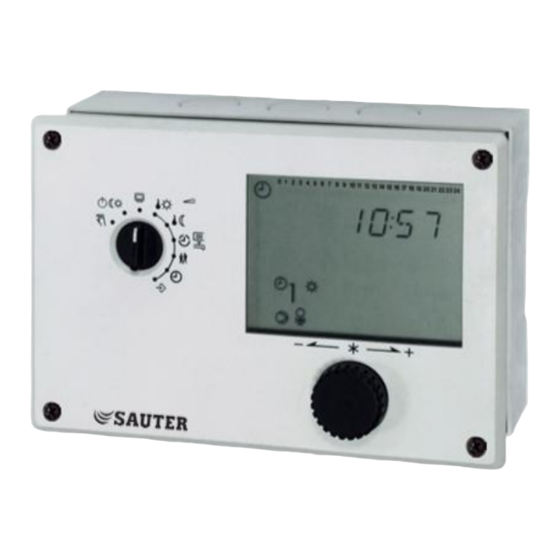

- Seite 1 SAUTER equitherm® Värme- och fjärrvärmeregulator EQJW146F001 Snabbguide Firmwareversion 2.33, April 2017...
-
Seite 2: Inhaltsverzeichnis
Snabbguide SAUTER Garanti Vi utvecklar ständigt våra produkter och förbehåller oss därför rätten att ändra produkterna när som helst utan föregående meddelande. Vi tar inget ansvar för riktigheten eller fullständigheten av dessa bruksanvisningar. Inget ansvar accepteras för att köparen kan använda produkterna för ett visst ändamål. Krav från köparen, särskilt skadeståndsanspråk, inklusive förlorad vinst eller andra tillgångar, är uteslutna. -
Seite 3: Installation
Styrenheten är klar för drift med fabriksinställda temperaturer och tidsprogram. Vid igångkörning måste aktuell tid och datum anges på styrenheten och systemberoende parametrar måste anges. Denna snabbguide ska ge dig nödvändig information vid montering och idrifttagning av regulatorn. Ytterligare information finns på http://www.sauter-cumulus.de. Handbok Tekniska datablad... -
Seite 4: Manövrering Och Visning
Snabbguide SAUTER Manövrering och visning Kontroller Displayen och kontrollerna finns på regulatorpanelens framsida Kontrollvredet Vrid: Tryck: Displayer, parametrar och funktionsblock, bekräfta ett valt urval eller inställning Kontrollvredet – Driftmode Information om enhetens funktionssätt (normalt läge) Drift mode Handkörning: Manuell omkoppling av pumpar och ventiler, procentuell börvärde justeras... -
Seite 5: Visning
SAUTER EQJW146F001 Visning Tid och information om styrenhetens funktion visas på displayen under drift. Användningstiderna representeras av svarta rutor under nummerraden. Symboler indikerar regulatorens funktionsstatus och anger de visade värdena.. Regelkrets Semesterläge Automatikdrift Helgdagsläge Dagdrift Driftstörning Nattdrift Frostskydd Regleringen avstängd Handkörning... -
Seite 6: Driftlägen
Snabbguide SAUTER Driftlägen Dag drift Oberoende av inställd driftstid och inställd sommaroperation kommer de inställda (Normal drift) värdena för den nominella driften justeras kontinuerligt. Natt drift Oberoende av inställd driftstid kommer ständigt de relevanta börvärdena för reducerad (Reduceraddrift) drift att regleras efter. -
Seite 7: Kontrollera Och Ändra Användartiderna
SAUTER EQJW146F001 Kontrollera och ändra användartiderna Tre användningsperioder kan programmeras för varje dag i veckan. Om endast en användningsperiod är används, så måste start- och sluttiderna för den andra användningsperioden vara densamma. Den tredje användningsperioden visas då inte längre. Om två användningsperioder är används måste start- och sluttiderna för den tredje användningsperioden vara densamma.. -
Seite 8: Kontrollera Och Ställa In Partyläge
Snabbguide SAUTER Kontrollera och ställa in partyläge Med funktionen Partyläge, fortsätter regulatorns normala drift (dag) - avvikande från de inställda användartiderna - kan fortsättas eller initieras under den inställda partitimerstiden. Partytimerns utgång löper när rotationsomkopplaren är tillbaka till en av lägesinställningarna. Efter att partytimern upphör, återgår partyfunktionen till 00:00. -
Seite 9: Anläggningar
SAUTER EQJW146F001 Anläggningar Anläggning 1.0 Anläggning 1.1 till 1.3 Anläggning 1.5 Anläggning 1.6 Anläggning 1.9 Anläggning 2.0 Anläggning 2.1 till 2.3 Val av typer för varmvattenuppvärmning för system 1.x und 2.x: sid 12 KA_EQJW146F001_SE010... - Seite 10 Snabbguide SAUTER Anläggning 3.0 Anläggning 3.5 Anläggning 4.0 Anläggning 4.1 Anläggning 4.5 Anläggning 10.0 Anläggning 11.0 Anläggning 11.1 KA_EQJW146F001_SE010...
- Seite 11 SAUTER EQJW146F001 Anläggning 11.2 Anläggning 11.1/11.2 med bufferttank Anläggning 11.5 Anläggning 11.6 Anläggning 11.9 Anläggning 16.0 Anläggning 16.1 Anläggning 16.2 KA_EQJW146F001_SE010...
- Seite 12 Snabbguide SAUTER Anläggning 16.3 Anläggning 16.4 Anläggning 16.6 Typer för varmvattenuppvärmning för system (Anläggning 1.x och 2.x) Typ 1 Typ 2 Typ 3 KA_EQJW146F001_SE010...
-
Seite 13: Aktivera Och Avaktivera Funktioner
SAUTER EQJW146F001 Aktivera och avaktivera funktioner En funktion aktiveras via det tillhörande funktionsblocket. Nummerserierna 0 till 24 högst upp på displayen representerar funktionsblocknumret. När en konfigureringsnivå uppropas, indikeras de aktiverade funktionsblocken med en svart fyrkant längst ner under funktionsblocknumret. Funktionsblocken förklaras i handboken. Detta dokument innehåller en lista över funktioner. -
Seite 14: Parameter Ändring
Snabbguide SAUTER Parameter ändring Parametrarna är organiserade enligt ämnesområden: PA1: Värmekrets 1 PA: Värmekrets 2 PA4: Tappvattenkrets (3) PA5: systemomfattande PA6: Modbus-kommunikation Ställ omkopplaren på Parameter- och funktionsinställning; Symbolen Parameter blinkar, Lösenordsnummer visas Vrid kontroll knapp; Giltigt lösenord (Sidan 14) ställs in Tryck kontroll knapp;... -
Seite 15: Handkörning
SAUTER EQJW146F001 Handkörning I manuellt läge är alla utgångar inställbara, se anslutningsdiagram Välj post i överensstämmelse med reglerkrets: POS1, POS2: Procent korrigeringsvärde justeras (HK1, HK2) UP1, UP2: Stänga cirkulationspump UP1,UP2 SLP: Stänga laddpumpen TLP Stänga Laddbytespumpen CP Stänga solkretsladdpumpen ZP Stänga cirkulationspumpen Ställ omkopplaren till manuell drift;... - Seite 16 Snabbguide SAUTER Funktion Anmärkning Golvvärme CO1 -> F05 - 1: Begränsning av inställningsområdena, (ej Anl 1.5, 1.6, 3.x) Torkningsfunktion Funktionsblockparameter: 25 °C Starttemperatur / 20 till 60 °C 5,0 °C Temperaturstegring per dag / 0,0 till 10,0 °C 45 °C Maximaltemperatur / 25,0 till 60,0 °C...
-
Seite 17: Co2: Värmekrets (Hk2) (Anl. 3.X, 4.X Och 10.0, 16.6)
SAUTER EQJW146F001 Funktion Anmärkning Extern värme CO1 -> F20 - 1: Begäran om extern värmekälla behov på underskott Hastighetsminskning av 0 CO1 -> F21 - 1: Aktivering av hastighetsreduktion (endast Anl 16.x) Laddningspumpen är beroende av Funktionsblockparameter: hastigheten på laddningsförloppet 40 °C... -
Seite 18: Co4: Tappvattenkrets (Anl. 1.1-1.3, 1.5, 1.6, 1.9, 2.X, 4.1, 4.5, 11.X )
Snabbguide SAUTER F Funktionsblocksnummer, WE Fabriksinställning CO4: Tappvattenkrets (Anl. 1.1–1.3, 1.5, 1.6, 1.9, 2.x, 4.1, 4.5, 11.x )* Funktion Anmärknig Laddningsgivare SF1 CO4 -> F01 - 0 (ej Anl 11.0): Laddningstermostat endast CO4 -> F02 – 0 (WE=0 för Anl 1.9, 11.9) Laddningsgivare SF2 CO4 ->... -
Seite 19: Co5: Systemomfattande Funktioner (Alla Anl.)
SAUTER EQJW146F001 SLP PÅ beroende på För anl. 1,5, 1,6, 2,0, 2,1, 2,3, 4,1: CO4 -> F15 - 1: a slut med CO1 -> F03 - 1 returtemperaturen För anl. 11.1 och 11.2: CO4 -> F15 - 1 stopp med CO4 -> F03 - 1 med CO4 ->... -
Seite 20: Co7: Enhetsbus (Alla Anl., F02, F03
Snabbguide SAUTER Funktion Anmärkning endast med CO6 -> Modbus-16-Bit- F01 – 1 adressering CO6 -> F02 - 1: 16-Bit-Adressering, CO6 -> F02 - 0: 8-Bit-Adressering Modemfunktion CO6 -> F03 - 1 endast medCO6 -> F01 - 1 CO6 -> F08 - 1 automatisk CO6 ->... -
Seite 21: Parameterlista
SAUTER EQJW146F001 Funktion Anmärkning Flödesinställning HK1 CO7 -> F10 - 1: i bilagorna 1.5-1.8, 2.x, 3.1-3.4, 4.1-4.3, 7.x, 8.x visas under skicka Varmuppvärmning skickade börvärdesbörvärdet; Funktionsblocksparametrar : Register-Nr. / 5 till 64 Flödesinställning HK2 CO7 -> F11 - 1: Funktionsblockparameter: skicka Register-Nr. -
Seite 22: Pa4: Parametrar Tappvattenkrets
Snabbguide SAUTER Parameterbeskrivning Område Anmärkning Nivå, retur –30,0 till 30,0 °C 0,0 °C Fotpunkt returstemperatur 5,0 till 90,0 °C 65 °C maximal returtemperatur 5,0 till 90,0 °C 65 °C Överskridande börvärde 0,0 till 90,0 °C 5,0 °C endast in Parameternivå PA1 Primära växlarreglering... -
Seite 23: Tekniska Data
SAUTER EQJW146F001 Tekniska data Ingångar 8 ingångar för temperaturgivare (Pt 1000, Ni1000-DIN eller Ni1000-5k) och 2 digitala ingångar, plint 11 som ingång 0 till 10V för behovs- eller utetemperatursignal Utgångar 2 x Trepunktsignal: last max. 250 V AC, 2A*, alternativ 2 x Tvåpunktsignal: last max. -
Seite 24: Anteckningar
