EQJW245
Kommunikationsfunktionen

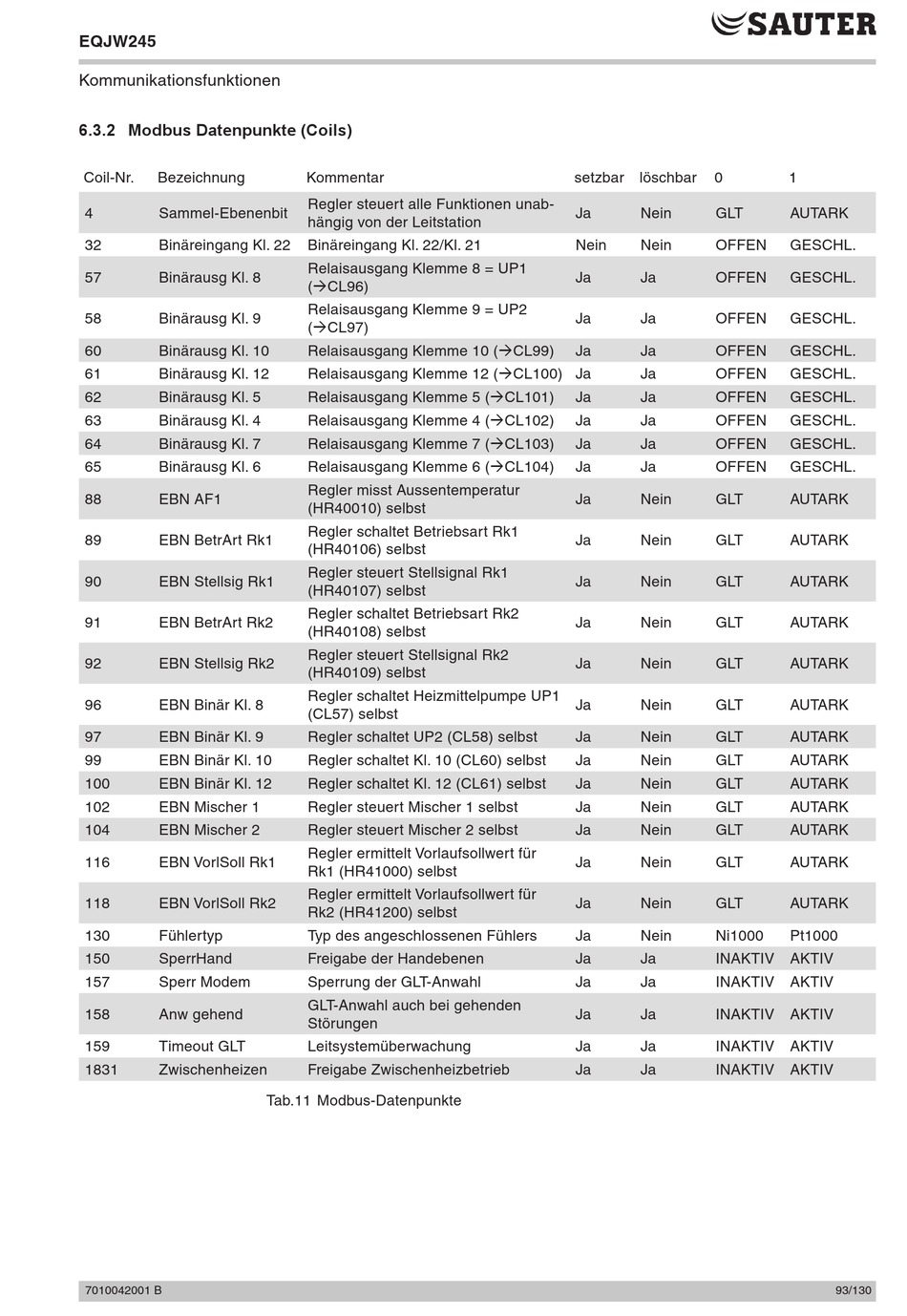

6.3.2 Modbus Datenpunkte (Coils)

Coil-Nr. Bezeichnung
4 Sammel-Ebenenbit
32 Binäreingang Kl. 22
57 Binärausg Kl. 8
58 Binärausg Kl. 9
60 Binärausg Kl. 10
61 Binärausg Kl. 12
62 Binärausg Kl. 5
63 Binärausg Kl. 4
64 Binärausg Kl. 7
65 Binärausg Kl. 6
88 EBN AF1
89 EBN BetrArt Rk1
90 EBN Stellsig Rk1
91 EBN BetrArt Rk2
92 EBN Stellsig Rk2
96 EBN Binär Kl. 8
97 EBN Binär Kl. 9
99 EBN Binär Kl. 10
100 EBN Binär Kl. 12
102 EBN Mischer 1
104 EBN Mischer 2
116 EBN VorlSoll Rk1
118 EBN VorlSoll Rk2
130 Fühlertyp
150 SperrHand
157 Sperr Modem
158 Anw gehend
159 Timeout GLT
1831 Zwischenheizen
7010042001 B
Kommentar
Regler steuert alle Funktionen unab-
hängig von der Leitstation
Binäreingang Kl. 22/Kl. 21
Relaisausgang Klemme 8 = UP1
(CL96)
Relaisausgang Klemme 9 = UP2
(CL97)
Relaisausgang Klemme 10 (CL99)
Relaisausgang Klemme 12 (CL100) Ja
Relaisausgang Klemme 5 (CL101)
Relaisausgang Klemme 4 (CL102)
Relaisausgang Klemme 7 (CL103)
Relaisausgang Klemme 6 (CL104)
Regler misst Aussentemperatur
(HR40010) selbst
Regler schaltet Betriebsart Rk1
(HR40106) selbst
Regler steuert Stellsignal Rk1
(HR40107) selbst
Regler schaltet Betriebsart Rk2
(HR40108) selbst
Regler steuert Stellsignal Rk2
(HR40109) selbst
Regler schaltet Heizmittelpumpe UP1
(CL57) selbst
Regler schaltet UP2 (CL58) selbst
Regler schaltet Kl. 10 (CL60) selbst
Regler schaltet Kl. 12 (CL61) selbst
Regler steuert Mischer 1 selbst
Regler steuert Mischer 2 selbst
Regler ermittelt Vorlaufsollwert für
Rk1 (HR41000) selbst
Regler ermittelt Vorlaufsollwert für
Rk2 (HR41200) selbst
Typ des angeschlossenen Fühlers
Freigabe der Handebenen
Sperrung der GLT-Anwahl
GLT-Anwahl auch bei gehenden
Störungen
Leitsystemüberwachung
Freigabe Zwischenheizbetrieb

Tab.11 Modbus-Datenpunkte

setzbar löschbar 0
Ja Nein GLT
Nein Nein OFFEN
Ja Ja OFFEN
Ja Ja OFFEN
Ja Ja OFFEN
Ja OFFEN
Ja Ja OFFEN
Ja Ja OFFEN
Ja Ja OFFEN
Ja Ja OFFEN
Ja Nein GLT
Ja Nein GLT
Ja Nein GLT
Ja Nein GLT
Ja Nein GLT
Ja Nein GLT
Ja Nein GLT
Ja Nein GLT
Ja Nein GLT
Ja Nein GLT
Ja Nein GLT
Ja Nein GLT
Ja Nein GLT
Ja Nein Ni1000
Ja Ja INAKTIV AKTIV
Ja Ja INAKTIV AKTIV
Ja Ja INAKTIV AKTIV
Ja Ja INAKTIV AKTIV
Ja Ja INAKTIV AKTIV
1
AUTARK
GESCHL.
GESCHL.
GESCHL.
GESCHL.
GESCHL.
GESCHL.
GESCHL.
GESCHL.
GESCHL.
AUTARK
AUTARK
AUTARK
AUTARK
AUTARK
AUTARK
AUTARK
AUTARK
AUTARK
AUTARK
AUTARK
AUTARK
AUTARK
Pt1000
93/130
