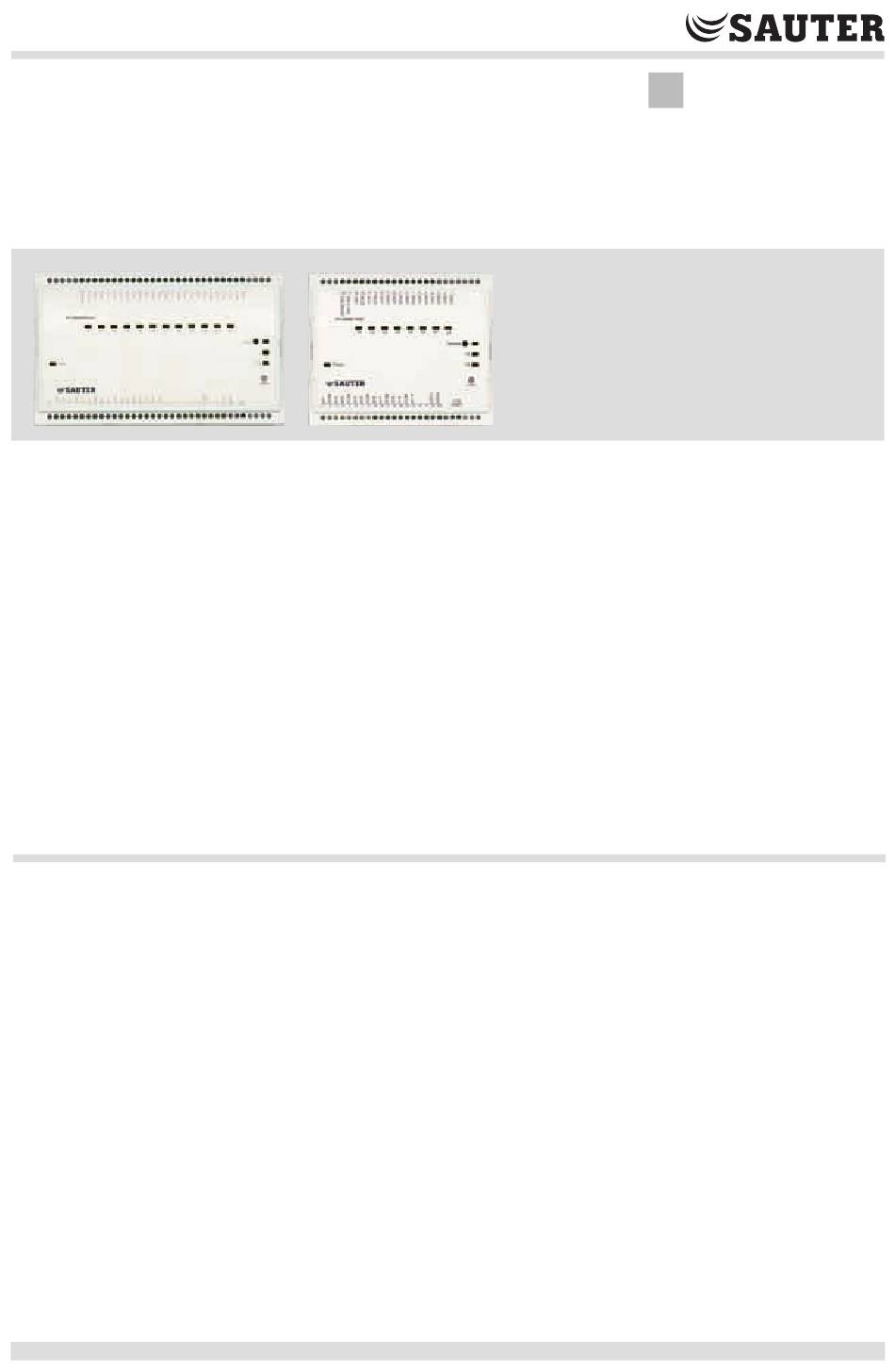

EY-modulo 4

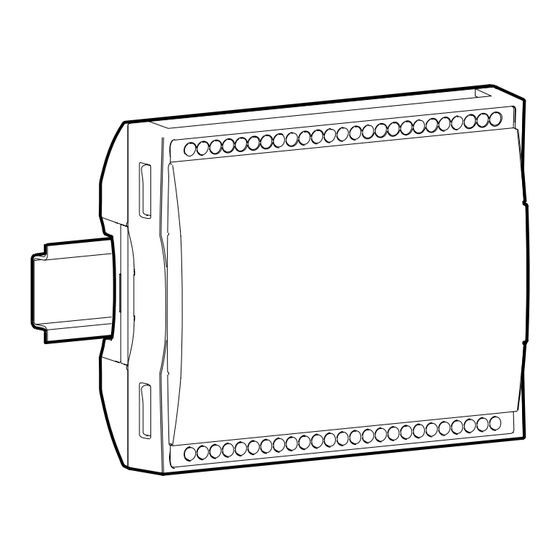

EY-RC401F001 Anwendungsspezifi scher Fan Coil-Regler
EY-AC430F001 Anwendungsspezifi scher Wärmepumpen-, Rooftop-,
Lüftungsregler
EY-AS420F001 Frei programmierbarer Regler (6 Eingänge, 7 Ausgänge)
EY-AS421F001 Frei programmierbarer Regler (10 Eingänge, 8 Ausgänge)
EY-AS422F001 Frei programmierbarer Regler (12 Eingänge, 12 Ausgänge)
EY-AS422F002 Frei programmierbarer Regler (12 Eingänge, 12 Ausgänge, HOA)
EY-IO471F002 Abgesetzter E/A-Einheit (12 Eingänge, 12 Ausgänge)
Inhalt
1
2
3
4
5
6
7
8
9
1
Produktbeschreibung
Das vorliegende Dokument liefert eine Beschreibung der Hardwareinstallation für
Anwendungsspezifi sche Regler (ASC), frei programmierbaren Regler (FPC) und der abgesetzten
Remote I/O Einheit (RIO).
Die Produktlinie der anwendungsspezifi schen Regler wurde zur Steuerung und Überwachung von
Lüftungs- und Klimaanlagen entwickelt.
•
ecos401
•
modu430
Die Produktlinie frei programmierbarer Regler dient der Steuerung und Überwachung
verschiedener HVAC-Geräte wie beispielsweise Dachklimaanlagen, zentrale
Luftaufbereitungsanlagen sowie Kühl- und Heizgeräten. Darüber hinaus eignet sie sich für
Beleuchtungssteuerungs- und Energiemessungs-Anwendungen. Mit der Produktlinie der
abgesetzten Remote I/O Einheiten lässt sich die Zahl der innerhalb eines Netzwerks verfügbaren
Ein- und Ausgänge vergrössern. Geräte dieser Art lassen sich problemlos in Verbindung mit
einem frei programmierbaren oder auch einem anwendungsspezifi schen Regler verwenden. Die
P100002802 A
Installationsanweisung
de
für die Elektrofachkraft
1
2
3
3
4
6
7
9
10
12
13
13
13
15
1/15
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Sauter EY-RC401F001
Inhaltszusammenfassung für Sauter EY-RC401F001
-
Seite 1: Inhaltsverzeichnis
EY-modulo 4 EY-RC401F001 Anwendungsspezifi scher Fan Coil-Regler Installationsanweisung EY-AC430F001 Anwendungsspezifi scher Wärmepumpen-, Rooftop-, für die Elektrofachkraft Lüftungsregler EY-AS420F001 Frei programmierbarer Regler (6 Eingänge, 7 Ausgänge) EY-AS421F001 Frei programmierbarer Regler (10 Eingänge, 8 Ausgänge) EY-AS422F001 Frei programmierbarer Regler (12 Eingänge, 12 Ausgänge) EY-AS422F002 Frei programmierbarer Regler (12 Eingänge, 12 Ausgänge, HOA) -
Seite 2: Allgemeine Hinweise Zur Installation
Modellreihen wurden auf der LONWORKS ® -Technologie aufgebaut und verfügen über eine ® LONMARK -Zertifizierung. Alle Regler bauen auf einer gemeinsamen Plattform auf, unterscheiden sich jedoch in der Zahl der verfügbaren Ein- und Ausgänge. Auch weisen die einzelnen Modelle eine unterschiedliche Anzahl an digitalen und/oder Universalausgängen auf. Nähere Informationen zum spezifischen Layout und zur Funktionalität der einzelnen Regler entnehmen Sie bitte den jeweiligen Datenblättern und Benützerhandbüchern. -
Seite 3: Allgemeine Verdrahtungshinweise
Allgemeine Verdrahtungshinweise Lebensgefahr durch Stromschlag WARNUNG Trennen Sie vor Eingriffen jeglicher Art das Gerät von der Netzversorgung. • Sämtliche Verdrahtung hat gemäss den Schemata sowie im Einklang mit nationalen und lokalen Vorschriften mit Bezug auf Elektroinstallationen zu erfolgen. • Verwenden Sie zum Anschluss der Drähte an den jeweiligen Reglern die Klemmenanschlüsse. -
Seite 4: Wandmontage In Elektrischen Anlagen
Wandmontage in elektrischen Anlagen Regler durch Trennen von Rückwand und Frontplatte über die Seitenlaschen öffnen. Mithilfe der Montageöffnungen in der Rückwand die zu bohrenden Löcher markieren. Rückwand entfernen und Löcher bohren. Die durchbohrte Oberfläche abschliessend reinigen und den Regler mit dem geeigneten Schraubentyp befestigen. - Seite 5 Die Trafodimensionierung zur Spannungsversorgung eines oder mehrerer Regler kann nach folgenden Regeln geschehen: • Addieren Sie die maximale Leistungsaufnahme der einzelnen Regler und multiplizieren Sie diese Summe mit 1,3. • Ist der so erhaltene Wert höher als 100 VA, ziehen Sie die Verwendung mehrerer Transformatoren in Betracht.
-
Seite 6: Eingangsverdrahtung
Eingangsverdrahtung Jeder Regler verfügt über physische Anschlüsse für Eingangssignale, die sich mittels Software von den LNS ® -Plug-ins des Reglers konfigurieren lassen. Jeder dieser Eingänge lässt sich für digitale, Widerstands-, Strom-oder Spannungssignale konfigurieren. Für ein korrektes Einlesen der Signale muss der Eingangstyp im Software-Plug-in ordnungsgemäss konfiguriert sein. -
Seite 7: Verdrahtung Spannungseingänge
Je nach Typ und Modell verfügt jeder Regler über physische Anschlüsse für Triac-Ausgänge und/oder Universal-Ausgänge. All diese Ausgänge lassen sich per Software konfigurieren. Triac- Universal- Regler Brücken 0-10 V DC/4-20 mA Ausgänge Ausgänge EY-RC401F001 EY-AC430F001 EY-AS420F001 EY-AS421F001 EY-AS422F001, EY-AS420F002 0 EY-IO471F002 Fehlerhafte Installation der Feldgeräte... -
Seite 8: Verdrahtung Von Triac-Ausgängen
Verdrahtung von Triac-Ausgängen Digitale Ausgänge bestehen ausschliesslich aus Triacs, weshalb an den Ausgangsklemmen keine Spannung anliegt. Aus diesem Grund muss nötigenfalls eine externe Spannungsquelle hinzugefügt werden. Um den Zustand des Triac-Ausgangs zu messen, muss eine externe Last HINWEIS angeschlossen sein. Cx-x Relay Abb. -
Seite 9: Kommunikationsverdrahtung
Kommunikationsverdrahtung ® Als Kabeltyp für LON -Verdrahtung wird 22 AWG (0,65 mm), verdrillt und ungeschirmt, empfohlen. Die Verkabelung für die LON-Kommunikation ist polaritätsneutral und lässt sich in einer Bus-, Stern-, Schleifen-oder freien Topologie verlegen. Bei einer Schleifentopologie ist die Polarität wichtig: Zur Vermeidung von Kurzschlüssen ist hierauf besonders beim Anschliessen an ein LON-Netzwerk zu achten. -
Seite 10: Jumper Zur Löschung Des Speichers
Jumper zur Löschung des Speichers Jeder Regler hat einen Jumper mit dem sich durch Umstecken der Inhalt des Speichers auf dem Neuron-Chip löschen lässt. Wird eine falsche .APB-Datei auf den Regler geladen, wird der Speicher auf dem Neuron-Chip beschädigt. Anschliessend ist kein Datenaustausch mit dem Regler mehr möglich. - Seite 11 Abb. 19 Anordnung des Jumpers (J4) bei den Reglern modu421 Abb. 20 Anordnung des Jumpers (J20) bei den Reglermodellen modu422 und modu471. Schliessen Sie den Regler wieder ans Netz an. Zur Anzeige, dass der Speicher auf dem Neuron-Chip nun gelöscht wird, beginnt die orangefarbene Betriebs-LED daraufhin rasch zu blinken.
-
Seite 12: Kabelbefestigungen Und Klemmenblockabdeckung
Anzeige, dass auf dem Regler keine Anwendung mehr gespeichert ist. Nunmehr lässt sich die korrekte APB-Datei (mithilfe der Commission-oder Load-Option in der SAUTER CASE LON Engine auf den Regler laden. Kabelbefestigungen und Klemmenblockabdeckung In verschiedenen Ländern sind aufgrund der lokalen Sicherheitsvorschriften Klemmenabdeckungen zwingend vorgeschrieben. -
Seite 13: Wartung
Falsche APB-Datei geladen Setzen Sie den Speicher des Neuron-Chips mithilfe des Jumpers (siehe Kap. 10) zurück und laden sie anschliessend Service-Anschluss mittels eines Netzwerkmanagements-Tools (z. B. SAUTER funktioniert nicht CASE LON-Engine) die korrekte .apb-Datei auf den Regler. P100002802 A 13/15... - Seite 14 Die Datenkommunikation mit dem Regler bereitet innerhalb eines kleinen Netzwerks keine Probleme, scheitert hingegen in einem grossen Netzwerk. Netzwerkgrösse Vergewissern Sie sich, dass die Gesamtnetzwerklänge die Spezifikation der Richtlinien für Twisted-Pair-LonWorks ® Netzwerke nicht übersteigt. Kabeltyp Vergewissern Sie sich, dass der Kabeltyp den Spezifikationen ®...
-
Seite 15: Handbuch Zur Hardware-Installation
Handbuch zur Hardware-Installation Wenn auch die im vorliegenden Handbuch gemachten Angaben nach bestem Wissen und Gewissen korrekt sind, kann SAUTER keine Haftung für Ansprüche übernehmen, die aus der Verwendung des vorliegenden Handbuchs resultieren. Es wird davon ausgegangen, dass es sich bei den Personen, die das vorliegende Handbuch benutzen, um geschulte HVAC- Fachleute/ Installateure handelt, die im Hinblick auf eine ordnungsgemässe Verdrahtung...
