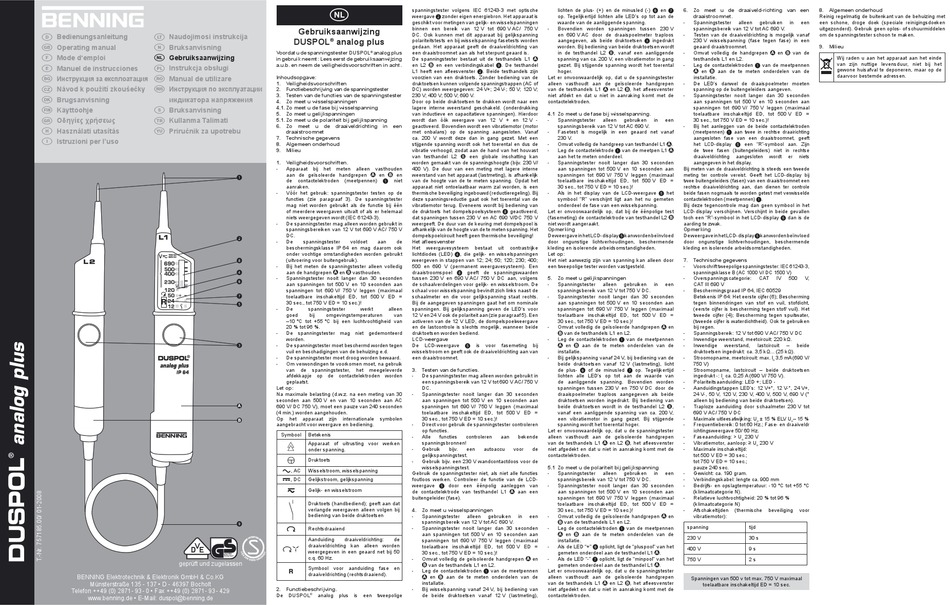

Gebruiksaanwijzing - Benning DUSPOL analog plus Bedienungsanleitung

Bedienungsanleitung Naudojimosi instrukcija
D 
Bruksanvisning
Operating manual
 N
Mode d'emploi

Gebruiksaanwijzing

F 
Manuel de instrucciones Instrukcja obsługi
E 
Инструкция за експлоатация Manual de utilizare
 
Návod k použití zkoušečky Инструкция по эксплуатации
 
Brugsanvisning индикатора напряжения

Käyttöohje Bruksanvisning
 S
Οδηγίες χρήσεως Kullanma Talimati
 
Használati utasítás Priručnik za upotrebu
H 
Istruzioni per l'uso
I
V
750V DC
690V AC
690
geprüft und zugelassen
BENNING Elektrotechnik & Elektronik GmbH & Co.KG
Münsterstraße 135 - 137 • D - 46397 Bocholt
Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429
www.benning.de • E-Mail: duspol@benning.de
spanningstester volgens IEC 61243-3 met optische

weergave  zonder eigen energiebron. Het apparaat is
geschikt voor metingen van gelijk- en wisselspanningen
Gebruiksaanwijzing binnen een bereik van 12 V tot 690 V AC/ 750 V
DC. Ook kunnen met dit apparaat bij gelijkspanning
DUSPOL ® analog plus
polariteitstests en bij wisselspanning fasetests worden
gedaan. Het apparaat geeft de draaiveldrichting van
Voordat u de spanningstester DUSPOL analog plus een draaistroomnet aan als het sterpunt geaard is.
®
in gebruik neemt: Lees eerst de gebruiksaanwijzing De spanningstester bestaat uit de testhandels L1
a.u.b. en neem de veiligheidsvoorschriften in acht. en L2
L1 heeft een afleesvenster . Beide testhandels zijn
Inhoudsopgave: voorzien van een druktoets. Zonder bediening van de
1. Veiligheidsvoorschriften druktoetsen kunnen volgende spanningstrappen (AC of
2. Functiebeschrijving van de spanningstester DC) worden weergegeven: 24 V+; 24 V-; 50 V; 120 V;
3. Testen van de functies van de spanningstester 230 V; 400 V; 500 V; 690 V.
4. Zo meet u wisselspanningen Door op beide druktoetsen te drukken wordt naar een
4.1. Zo meet u de fase bij wisselspanning lagere interne weerstand geschakeld. (onderdrukking
5. Zo meet u gelijkspanningen van inductieve en capacitatieve spanningen). Hierdoor
5.1. Zo meet u de polariteit bij gelijkspanning wordt dan óók weergave van 12 V + en 12 V -
6. Zo meet u de draaiveldrichting in een geactiveerd. Bovendien wordt een vibratiemotor (motor
draaistroomnet met onbalans) op de spanning aangesloten. Vanaf
7. Technische gegevens ca. 200 V wordt deze dan in gang gezet. Met een
8. Algemeen onderhoud stijgende spanning wordt ook het toerental en dus de
9. Milieu vibratie verhoogd, zodat aan de hand van het houvast
van testhandel L2 B een globale inschatting kan
1. Veiligheidsvoorschriften. worden gemaakt van de spanningshoogte (bijv. 230 V/
- Apparaat bij het meten alleen vasthouden 400 V). De duur van een meting met lagere interne
aan de geïsoleerde handgrepen en en weerstand van het apparaat (lastmeting), is afhankelijk

de contactelektroden (meetpennen) niet van de hoogte van de te meten spanning. Opdat het

aanraken. apparaat niet ontoelaatbaar warm zal worden, is een
- Vóór het gebruik: spanningstester testen op de thermische beveiliging ingebouwd (reductieregeling). Bij
functies (zie paragraaf 3). De spanningstester deze spanningsreductie gaat ook het toerental van de
mag niet worden gebruikt als de functie bij één vibratiemotor terug. Eveneens wordt bij bediening van
of meerdere weergaven uitvalt of als er helemaal de druktoets het dompelspoelsysteem  geactiveerd,
niets weergegeven wordt (IEC 61243-3). dat spanningen tussen 230 V en AC 690 V/DC 750 V
- De spanningstester mag alleen worden gebruikt in weergeeft. De duur van de keuring met dompelspoel is
spanningsbereiken van 12 V tot 690 V AC/ 750 V afhankelijk van de hoogte van de te meten spanning. Het
DC. dompelspoelcircuit heeft geen thermische beveiliging!

- De spanningstester voldoet aan de Het afleesvenster
beschermingsklasse IP 64 en mag daarom ook Het
onder vochtige omstandigheden worden gebruikt lichtdiodes (LED) , die gelijk- en wisselspanningen
(uitvoering voor buitengebruik). weergeven in stappen van 12; 24; 50; 120; 230; 400;

- Bij het meten de spanningstester alleen volledig 500 en 690 V (permanent weergavesysteem). Een
aan de handgrepen en vasthouden. draaistroomspoel  geeft de spanningswaarden

- Spanningstester nooit langer dan 30 seconden tussen 230 V en 690 V AC/ 750 V DC aan, volgens

aan spanningen tot 500 V en 10 seconden aan de schaalverdelingen voor gelijk- en wisselstroom. De
spanningen tot 690 V/ 750 V leggen (maximaal schaal voor wisselspanning bevindt zich links naast de
 toelaatbare inschakeltijd ED, tot 500 V ED = schaalmeter en die voor gelijkspanning staat rechts.
30 sec., tot 750 V ED = 10 sec.)! Bij de aangegeven spanningen gaat het om nominale

- De spanningstester werkt alleen spanningen. Bij gelijkspanning geven de LED's voor
goed bij omgevingstemperaturen van 12 V en 24 V ook de polariteit aan (zie paragraaf 5). Een
–10 °C tot +55 °C bij een luchtvochtigheid van activeren van de 12 V LED, de dompelspoelweergave
20 % tot 96 %. en de lastcontrole is slechts mogelijk, wanneer beide
- De spanningstester mag niet gedemonteerd druktoetsen worden bediend.
worden. LCD­weergave
 - De spanningstester moet beschermd worden tegen De
vuil en beschadigingen van de behuizing e.d. wisselstroom en geeft ook de draaiveldrichting aan van
- De spanningstester moet droog worden bewaard. een draaistroomnet.
- Om verwondingen te voorkomen moet, na gebruik
van de spanningstester, het meegeleverde 3.
afdekkapje op de contactelektroden worden -
geplaatst.
Let op:
Na maximale belasting (d.w.z. na een meting van 30 -
seconden aan 500 V en van 10 seconden aan AC
690 V/ DC 750 V), moet een pauze van 240 seconden
(4 min.) worden aangehouden.
Op het apparaat zijn internationale symbolen
aangebracht voor weergave en bediening. -
Symbool Betekenis
-
Apparaat of uitrusting voor werken
onder spanning. -
Druktoets
-
, AC Wisselstroom, wisselspanning
Gebruik de spanningstester niet, als niet alle functies
, DC Gelijkstroom, gelijkspanning
foutloos werken. Controleer de functie van de LCD-
weergave  door een éénpolig aanleggen van
Gelijk- en wisselstroom
de contactelektrode van testhandel L1
buitengeleider (fase).
Druktoets (handbediend); geeft aan dat
verlangde weergaven alleen volgen bij 4.
bediening van beide druktoetsen -

-
Rechtsdraaiend
Aanduiding draaiveldrichting: de
draaiveldrichting kan alleen worden
weergegeven in een geaard net bij 50
c.q. 60 Hz.
-
Symbool voor aanduiding fase en
-
draaiveldrichting (rechtsdraaiend).
2. Functiebeschrijving. -
De DUSPOL analog plus is een tweepolige
®
lichten de plus- (+) en de minusled (-)  en 
op. Tegelijkertijd lichten alle LED's op tot aan de
waarde van de aanliggende spanning.
- Bovendien worden spanningen tussen 230 V
en 690 V AC door de draaispoelmeter traploos
aangegeven, als beide druktoetsen  ingedrukt
worden. Bij bediening van beide druktoetsen wordt
in de testhandel L2 B, vanaf een aanliggende
spanning van ca. 200 V, een vibratiemotor in gang
en een verbindingskabel . De testhandel gezet. Bij stijgende spanning wordt het toerental
hoger.
Let er onvoorwaardelijk op, dat u de spanningstester
alleen vasthoudt aan de geïsoleerde handgrepen
van de testhandels L1
niet afdekt en dat u niet in aanraking komt met de
contactelektroden.
4.1 Zo meet u de fase bij wisselspanning.
- Spanningstester
spanningsbereik van 12 V tot AC 690 V.
- Fasetest is mogelijk in een geaard net vanaf
230 V.
- Omvat volledig de handgreep van testhandel L1
- Leg de contactelektrode  van de meetpen L1
aan het te meten onderdeel.
- Spanningstester nooit langer dan 30 seconden
aan spanningen tot 500 V en 10 seconden aan
spanningen tot 690 V/ 750 V leggen (maximaal
toelaatbare inschakeltijd ED, tot 500 V ED =
30 sec., tot 750 V ED = 10 sec.)!
- Als in het display van de LCD-weergave  het
symbool "R" verschijnt ligt aan het nu gemeten
onderdeel de fase van een wisselspanning.
Let er onvoorwaardelijk op, dat bij de éénpolige test
(fasemeting) de contactelektrode van testhandel L2
niet wordt aangeraakt.
Opmerking
De weergave in het LCD-display  kan worden beïnvloed
door ongunstige lichtverhoudingen, beschermende
weergavesysteem bestaat uit contrastrijke kleding en isolerende arbeidsomstandigheden.
Let op:
Het niet aanwezig zijn van spanning kan alleen door
een tweepolige tester worden vastgesteld.
5. Zo meet u gelijkspanningen
- Spanningstester
spanningsbereik van 12 V tot 750 V DC.
- Spanningstester nooit langer dan 30 seconden
aan spanningen tot 500 V en 10 seconden aan
spanningen tot 690 V/ 750 V leggen (maximaal
toelaatbare inschakeltijd ED, tot 500 V ED =
30 sec., tot 750 V ED = 10 sec.)!
- Omvat volledig de geïsoleerde handgrepen
van de testhandels L1 en L2.
- Leg de contactelektroden  van de meetpennen
LCD-weergave is voor fasemeting bij en aan de te meten onderdelen van de

installatie.
- Bij gelijkspanning vanaf 24 V, bij bediening van de
beide druktoetsen vanaf 12 V (lastmeting), licht
Testen van de functies. de plus-  of de minusled  op. Tegelijkertijd
De spanningstester mag alleen worden gebruikt in lichten alle LED's op tot aan de waarde van
een spanningsbereik van 12 V tot 690 V AC/ 750 V de aanliggende spanning. Bovendien worden
DC. spanningen tussen 230 V en 750 V DC door de
Spanningstester nooit langer dan 30 seconden draaispoelmeter traploos aangegeven als beide
aan spanningen tot 500 V en 10 seconden aan druktoetsen worden ingedrukt. Bij bediening van
spanningen tot 690 V/ 750 V leggen (maximaal beide druktoetsen wordt in de testhandel L2 B,
toelaatbare inschakeltijd ED, tot 500 V ED = vanaf een aanliggende spanning van ca. 200 V,
30 sec., tot 750 V ED = 10 sec.)! een vibratiemotor in gang gezet. Bij stijgende
Direct voor gebruik de spanningstester controleren spanning wordt het toerental hoger.
op functies. Let er onvoorwaardelijk op, dat u de spanningstester
Alle functies controleren aan bekende alleen vasthoudt aan de geïsoleerde handgrepen
spanningsbronnen! van de testhandels L1
Gebruik bijv. een autoaccu voor de niet afgedekt en dat u niet in aanraking komt met de
gelijkspanningstest. contactelektroden.
Gebruik bijv. een 230 V wandcontactdoos voor de
wisselspanningstest. 5.1 Zo meet u de polariteit bij gelijkspanning
- Spanningstester
spanningsbereik van 12 V tot 750 V DC.
- Spanningstester nooit langer dan 30 seconden
aan een aan spanningen tot 500 V en 10 seconden aan
spanningen tot 690 V/ 750 V leggen (maximaal
toelaatbare inschakeltijd ED, tot 500 V ED =
Zo meet u wisselspanningen 30 sec., tot 750 V ED = 10 sec.)!
Spanningstester alleen gebruiken in een - Omvat volledig de geïsoleerde handgrepen
spanningsbereik van 12 V tot AC 690 V. van de testhandels L1 en L2.
Spanningstester nooit langer dan 30 seconden - Leg de contactelektroden  van de meetpennen
aan spanningen tot 500 V en 10 seconden aan en aan de te meten onderdelen van de
spanningen tot 690 V/ 750 V leggen (maximaal installatie.
toelaatbare inschakeltijd ED, tot 500 V ED = - Als de LED "+"  oplicht, ligt de "pluspool" van het
30 sec., tot 750 V ED = 10 sec.)! gemeten onderdeel aan de testhandel L1
Omvat volledig de geïsoleerde handgrepen en - Als de LED "-"  oplicht, ligt de "minpool" van het
van de testhandels L1 en L2. gemeten onderdeel aan de testhandel L1
Leg de contactelektroden  van de meetpennen Let er onvoorwaardelijk op, dat u de spanningstester
en aan de te meten onderdelen van de alleen vasthoudt aan de geïsoleerde handgrepen
installatie. van de testhandels L1
Bij wisselspanning vanaf 24 V, bij bediening van niet afgedekt en dat u niet in aanraking komt met de
de beide druktoetsen vanaf 12 V (lastmeting), contactelektroden.
6. Zo meet u de draaiveld­richting van een
draaistroomnet.
- Spanningstester alleen gebruiken
spanningsbereik van 12 V tot AC 690 V.
- Testen van de draaiveldrichting is mogelijk vanaf
230 V wisselspanning (fase tegen fase) in een
geaard draaistroomnet.
- Omvat volledig de handgrepen en
testhandels L1 en L2.
- Leg de contactelektroden  van de meetpennen
en aan de te meten onderdelen van de
installatie.
- De LED's danwel de draaispoelmeter moeten
en L2 , het afleesvenster spanning op de buitengeleiders aangeven.
- Spanningstester nooit langer dan 30 seconden
aan spanningen tot 500 V en 10 seconden aan
spanningen tot 690 V/ 750 V leggen (maximaal
toelaatbare inschakeltijd ED, tot 500 V ED =
alleen gebruiken in een 30 sec., tot 750 V ED = 10 sec.)!
- Bij het aanleggen van de beide contactelektroden
(meetpennen)  aan twee in rechtse draairichting
aangesloten fase van een draaistroomnet, geeft
. het LCD-display  een "R"-symbool aan. Zijn
de twee fasen (buitengeleiders) niet in rechtse
draaiveldrichting aangesloten wordt
aangegeven in het display.
Bij meten van de draaiveldrichting is steeds een tweede
meting ter controle vereist. Geeft het LCD-display bij
twee buitengeleiders (fasen) van een draaistroomnet een
rechtse draaiveldrichting aan, dan dienen ter controle
beide fasen nogmaals te worden getest met verwisselde
contactelektroden (meetpennen) .
Bij deze tegencontrole mag dan geen symbool in het
LCD-display verschijnen. Verschijnt in beide gevallen
toch een "R"-symbool in het LCD-display  dan is de
aarding te zwak.
Opmerking
De weergave in het LCD-display  kan worden beïnvloed
door ongunstige lichtverhoudingen, beschermende
kleding en isolerende arbeidsomstandigheden.
7. Technische gegevens
- Voorschrift tweepolige spanningstester: IEC 61243-3,
spanningsklasse B (AC 1000 V/ DC 1500 V)
- Overspanningscategorie: CAT IV
alleen gebruiken in een CAT III 690 V
- Beschermingsgraad IP 64, IEC 60529
Betekenis IP 64: Het eerste cijfer (6); Bescherming
tegen binnendringen van stof en vuil, stofdicht,
(eerste cijfer is bescherming tegen stof/ vuil). Het
tweede cijfer (4); Bescherming tegen spuitwater,
(tweede cijfer is waterdichtheid). Ook te gebruiken
en bij regen.
- Spanningsbereik: 12 V tot 690 V AC/ 750 V DC
- Inwendige weerstand, meetcircuit: 220 kΩ.
- Inwendige weerstand, lastcircuit
druktoetsen ingedrukt: ca. 3,5 kΩ... (25 kΩ).
- Stroomopname, meetcircuit: max. l 3,5 mA (690 V/
n
750 V)
- Stroomopname, lastcircuit – beide druktoetsen
ingedrukt -: l ca. 0,25 A (690 V/ 750 V).
s
- Polariteitsaanduiding: LED +; LED -
- Aanduidingstappen LED's: 12 V+*, 12 V-*, 24 V+,
24 V-, 50 V, 120 V, 230 V, 400 V, 500 V, 690 V (*
alleen bij bediening van beide druktoetsen).
- Traploze aanduiding door schaalmeter 230 V tot
690 V AC/ 750 V DC
- Maximale uitleesafwijking: U ± 15 % ELV U
n
- Frequentiebereik: 0 tot 60 Hz.; Fase- en draaiveldr
ichtingsweergave 50/ 60 Hz.
- Faseaanduiding: > U 230 V
n
en L2 , het afleesvenster - Vibratiemotor, aanloop: ≥ U 230 V
n
- Maximale inschakeltijd:
tot 500 V ED = 30 sec.;
tot 750 V ED = 10 sec.;
pauze 240 sec.
alleen gebruiken in een - Gewicht: ca. 190 gram.
- Verbindingskabel: lengte ca. 900 mm
- Bedrijfs- en opslagtemperatuur: -10 °C tot +55 °C
(klimaatcategorie N).
- Relatieve luchtvochtigheid: 20 % tot 96 %
(klimaatcategorie N)
- Afschakeltijden (thermische beveiliging
en vibratiemotor):
spanning tijd
230 V 30 s
400 V 9 s
.
750 V 2 s
.
Spanningen van 500 v tot max. 750 V maximaal
en L2 , het afleesvenster
toelaatbare inschakeltijd ED = 10 sec.
8. Algemeen onderhoud
Reinig regelmatig de buitenkant van de behuizing met
in een een schone, droge doek (speciale reinigingsdoeken
uitgezonderd). Gebruik geen oplos- of schuurmiddelen
om de spanningstester schoon te maken.
9. Milieu
van de
Wij raden u aan het apparaat aan het einde
van zijn nuttige levensduur, niet bij het
gewone huisafval te deponeren, maar op de
daarvoor bestemde adressen.
er niets
500 V,
– beide
– 15 %
n
voor
