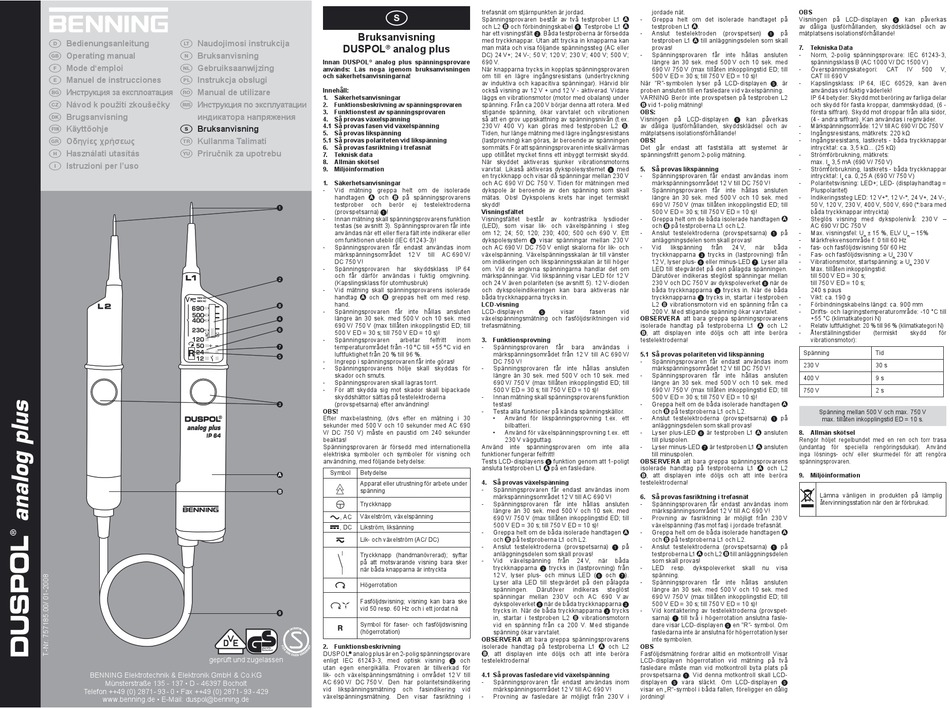

Benning DUSPOL analog plus Bedienungsanleitung Seite 18

Naudojimosi instrukcija
Bedienungsanleitung
D 
Operating manual Bruksanvisning
 N
Mode d'emploi Gebruiksaanwijzing
F 
Manuel de instrucciones Instrukcja obsługi
E 
Инструкция за експлоатация Manual de utilizare
 
Návod k použití zkoušečky Инструкция по эксплуатации
 
Brugsanvisning индикатора напряжения

Käyttöohje Bruksanvisning
 S
Οδηγίες χρήσεως Kullanma Talimati
 
Használati utasítás Priručnik za upotrebu

H
Istruzioni per l'uso
I
V
750V DC
690V AC
690
geprüft und zugelassen
BENNING Elektrotechnik & Elektronik GmbH & Co.KG
Münsterstraße 135 - 137 • D - 46397 Bocholt
Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429
www.benning.de • E-Mail: duspol@benning.de
S
Bruksanvisning
DUSPOL analog plus
®
Innan DUSPOL analog plus spänningsprovare
®
används: Läs noga igenom bruksanvisningen
och säkerhetsanvisningarna!
Innehåll:
1. Säkerhetsanvisningar
2. Funktionsbeskrivning av spänningsprovaren
3. Funktionstest av spänningsprovaren
4. Så provas växelspänning
4.1 Så provas fasen vid växelspänning
5. Så provas likspänning
5.1 Så provas polariteten vid likspänning
6. Så provas fasriktning i trefasnät
7. Teknisk data
8. Allmän skötsel
9. Miljöinformation
1. Säkerhetsanvisningar
- Vid mätning greppa helt om de isolerade
handtagen och på spänningsprovarens
testprober och berör ej testelektroderna

(provspetsarna) !
- Innan mätning skall spänningsprovarens funktion
testas (se avsnitt 3). Spänningsprovaren får inte
användas när ett eller flera fält inte indikerar eller
om funktionen uteblir (IEC 61243-3)!
- Spänningsprovaren får endast användas inom
märkspänningsområdet 12 V till AC 690 V/
DC 750 V!
- Spänningsprovaren har skyddsklass IP 64
och får därför användas i fuktig omgivning.

(Kapslingsklass för utomhusbruk)
- Vid mätning skall spänningsprovarens isolerade
handtag och greppas helt om med resp.
hand.

- Spänningsprovaren får inte hållas ansluten
längre än 30 sek. med 500 V och 10 sek. med

690 V/ 750 V (max tillåten inkopplingstid ED; till

500 V ED = 30 s; till 750 V ED = 10 s)!
- Spänningsprovaren arbetar felfritt inom
 temperaturområdet från -10 ºC till +55 ºC vid en
luftfuktighet från 20 % till 96 %.

- Ingrepp i spänningsprovaren får inte göras!
- Spänningsprovarens hölje skall skyddas för
skador och smuts.
- Spänningsprovaren skall lagras torrt.
- För att skydda sig mot skador skall bipackade
skyddshättor sättas på testelektroderna
 (provspetsarna) efter användning!
OBS!
Efter maxbelastning, (dvs efter en mätning i 30
sekunder med 500 V och 10 sekunder med AC 690
V/ DC 750 V) måste en paustid om 240 sekunder
beaktas!
Spänningsprovaren är försedd med internationella
elektriska symboler och symboler för visning och
användning, med följande betydelse:
Symbol Betydelse
Apparat eller utrustning för arbete under
spänning
Tryckknapp
, AC Växelström, växelspänning
, DC Likström, liksänning
Lik- och växelström (AC/ DC)
Tryckknapp (handmanövrerad); syftar
på att motsvarande visning bara sker
när båda knapparna är intryckta
Högerrotation
Fasföljdsvisning; visning kan bara ske
vid 50 resp. 60 Hz och i ett jordat nä

Symbol för faser- och fasföljdsvisning
(högerrotation)
2. Funktionsbeskrivning
DUSPOL analog plus är en 2-polig spänningsprovare
®
enligt IEC 61243-3, med optisk visning  och
utan egen energikälla. Provaren är tillverkad för
lik- och växelspänningsmätning i området 12 V till
AC 690 V/ DC 750 V. Den har polaritetsindikering
vid likspänningsmätning och fasindikering
växelspänningsmätning. Den visar fasriktning i
trefasnät om stjärnpunkten är jordad.
Spänningsprovaren består av två testprober L1 -
och L2 och förbindningskabel . Testprobe L1
har ett visningsfält . Båda testproberna är försedda -
med tryckknappar. Utan att trycka in knapparna kan
man mäta och visa följande spänningssteg (AC eller
DC) 24 V+; 24 V-; 50 V; 120 V; 230 V; 400 V; 500 V; -
690 V.
När knapparna trycks in kopplas spänningsprovaren
om till en lägre ingångsresistans (undertryckning
av induktiva och kapacitiva spänningar). Härvid blir När "R"-symbolen lyser på LCD-displayen , är
också visning av 12 V + und 12 V - aktiverad. Vidare proben ansluten till en fasledare vid växelspänning.
läggs en vibrationsmotor (motor med obalans) under VARNING Berör inte provspetsen på testproben L2
spänning. Från ca 200 V börjar denna att rotera. Med
stigande spänning, ökar varvtalet och vibrationen OBS:
så att en grov uppskattning av spänningsnivån (t.ex. Visningen på LCD-displayen  kan påverkas
230 V/ 400 V) kan göras med testproben L2 B. av dåliga ljusförhållanden, skyddsklädsel och av
Tiden, hur länge mätning med lägre ingångsresistans mätplatsens isolationsförhållande!
(lastprovning) kan göras, är beroende av spänningen OBS!
som mäts. För att spänningsprovaren inte skall värmas Det går endast att fastställa att systemet är
upp otillåtet mycket finns ett inbyggt termiskt skydd. spänningsfritt genom 2-polig mätning.
När skyddet aktiveras sjunker vibrationsmotorns
varvtal. Likaså aktiveras dykspolesystemet  med 5. Så provas likspänning
en tryckknapp och visar då spänningar mellan 230 V -
och AC 690 V/ DC 750 V. Tiden för mätningen med
dykspole är beroende av den spänning som skall -
mätas. Obs! Dykspolens krets har inget termiskt
skydd!
Visningsfältet
Visningsfältet består av kontrastrika lysdioder -
(LED), som visar lik- och växelspänning i steg
om 12; 24; 50; 120; 230; 400; 500 och 690 V. Ett -
dykspolesystem  visar spänningar mellan 230 V
och AC 690 V/ DC 750 V enligt skalorna för lik- och -
växelspänning. Växelspänningsskalan är till vänster
om indikeringen och likspänningsskalan är till höger
om. Vid de angivna spänningarna handlar det om
märkspänningar. Vid likspänning visar LED för 12 V
och 24 V även polariteten (se avsnitt 5). 12 V-dioden
och dykspoleindikeringen kan bara aktiveras när
båda tryckknapparna trycks in.
LCD­visning
LCD-displayen visar fasen vid

växelspänningsmätning och fasföljdsriktningen vid OBSERVERA att bara greppa spänningsprovarens
trefasmätning. isolerade handtag på testproberna L1
3. Funktionsprovning testelektroderna!
- Spänningsprovaren får bara användas i
märkspänningsområdet från 12 V till AC 690 V/ 5.1 Så provas polariteten vid likspänning
DC 750 V! -
- Spänningsprovaren får inte hållas ansluten
längre än 30 sek. med 500 V och 10 sek. med -
690 V/ 750 V (max tillåten inkopplingstid ED; till
500 V ED = 30 s; till 750 V ED = 10 s)!
- Innan mätning skall spänningsprovarens funktion
testas! -
- Testa alla funktioner på kända spänningskällor.
• Använd för likspänningsprovning t.ex. ett -
bilbatteri.
• Använd för växelspänningsprovning t.ex. ett -
230 V vägguttag.
Använd inte spänningsprovaren om inte alla -
funktioner fungerar felfritt!
Tests LCD-displayens  funktion genom att 1-poligt OBSERVERA att bara greppa spänningsprovarens
ansluta testproben L1 på en fasledare. isolerade handtag på testproberna L1
4. Så provas växelspänning testelektroderna!
- Spänningsprovaren får endast användas inom
märkspänningsområdet 12 V till AC 690 V! 6. Så provas fasriktning i trefasnät
- Spänningsprovaren får inte hållas ansluten -
längre än 30 sek. med 500 V och 10 sek. med
690 V/ 750 V (max tillåten inkopplingstid ED; till -
500 V ED = 30 s; till 750 V ED = 10 s)!
- Greppa helt om de båda isolerade handtagen -
och på testproberna L1 och L2.
- Anslut testelektroderna (provspetsarna)  på -
anläggningsdelen som skall provas!
- Vid växelspänning från 24 V, när båda
tryckknapparna  trycks in (lastprovning) från -
12 V, lyser plus- och minus LED ( och ).
Lyser alla LED till stegvärdet på den pålagda -
spänningen. Därutöver indikeras steglöst
spänningar mellan 230 V och AC 690 V av
dykspoleverket  när de båda tryckknapparna 
trycks in. När de båda tryckknapparna  trycks -
in, startar i testproben L2 B vibrationsmotorn
vid en spänning från ca 200 V. Med stigande
spänning ökar varvtalet.
OBSERVERA att bara greppa spänningsprovarens
isolerade handtag på testproberna L1 och L2 OBS
, att displayen inte döljs och att inte beröra Fasföljdsmätning fordrar alltid en motkontroll! Visar
testelektroderna! LCD-displayen högerrotation vid mätning på två
fasledare måste man vid motkontroll byta plats på
4.1 Så provas fasledare vid växelspänning provspetsarna . Vid denna motkontroll skall LCD-
- Spänningsprovaren får endast användas inom displayen  vara släckt. Om LCD-displayen 
vid märkspänningsområdet 12 V till AC 690 V! visar en „R"-symbol i båda fallen, föreligger en dålig
- Provning av fasledare är möjligt från 230 V i jordning!
jordade nät. OBS
Greppa helt om det isolerade handtaget på Visningen på LCD-displayen  kan påverkas
testproben L1 . av dåliga ljusförhållanden, skyddsklädsel och av
Anslut testelektroden (provspetsen) på mätplatsens isolationsförhållande!

testproben L1 till anläggningsdelen som skall
provas! 7. Tekniska Data
Spänningsprovaren får inte hållas ansluten - Norm, 2-polig spänningsprovare: IEC 61243-3,
längre än 30 sek. med 500 V och 10 sek. med spänningsklass B (AC 1000 V/ DC 1500 V)
690 V/ 750 V (max tillåten inkopplingstid ED; till - Överspänningskategori:
500 V ED = 30 s; till 750 V ED = 10 s)! CAT III 690 V
- Kapslingsklass: IP 64, IEC 60529, kan även
användas vid fuktig väderlek!
IP 64 betyder: Skydd mot beröring av farliga delar
vid 1-polig mätning! och skydd för fasta kroppar, dammskyddad, (6 -
första siffran). Skydd mot droppar från alla sidor,
(4 - andra siffran). Kan användas i regnväder.
- Märkspänningsområde: 12 V till AC 690 V/ DC 750 V
- Ingångsresistans, mätkrets: 220 kΩ
- Ingångsresistans, lastkrets - båda tryckknappar
intryckta!: ca. 3,5 kΩ... (25 kΩ)
- Strömförbrukning, mätkrets:
max. I
- Strömförbrukning, lastkrets - båda tryckknappar
Spänningsprovaren får endast användas inom intryckta!: I
märkspänningsområdet 12 V till DC 750 V! - Polaritetsvisning: LED+; LED- (displayhandtag =
Spänningsprovaren får inte hållas ansluten Pluspolaritet)
längre än 30 sek. med 500 V och 10 sek. med - Indikeringssteg LED: 12 V+*, 12 V-*, 24 V+, 24 V-,
690 V/ 750 V (max tillåten inkopplingstid ED; till 50 V, 120 V, 230 V, 400 V, 500 V, 690 (*:bara med
500 V ED = 30 s; till 750 V ED = 10 s)! båda tryckknappar intryckta)
Greppa helt om de båda isolerade handtagen - Steglös visning med dykspolenivå: 230 V –
och på testproberna L1 och L2. AC 690 V/ DC 750 V
Anslut testelektroderna (provspetsarna)  på - Max. visningsfel: U
anläggningsdelen som skall provas! - Märkfrekvensområde f: 0 till 60 Hz
Vid likspänning från 24 V, när båda - fas- och fasföljdsvisning 50/ 60 Hz
tryckknapparna  trycks in (lastprovning) från - Fas- och fasföljdsvisning: ≥ U
12 V, lyser plus-  eller minus-LED . Lyser alla - Vibrationsmotor, startspänning: ≥ U
LED till stegvärdet på den pålagda spänningen. - Max. tillåten inkopplingstid:
Därutöver indikeras steglöst spänningar mellan till 500 V ED = 30 s;
230 V och DC 750 V av dykspoleverket  när de till 750 V ED = 10 s;
båda tryckknapparna  trycks in. När de båda 240 s paus
tryckknapparna  trycks in, startar i testproben - Vikt: ca. 190 g
L2 B vibrationsmotorn vid en spänning från ca - Förbindningskabelns längd: ca. 900 mm
200 V. Med stigande spänning ökar varvtalet. - Drifts- och lagringstemperaturområde: -10 °C till
+55 °C (klimatkategori N)
och L2 - Relativ luftfuktighet: 20 % till 96 % (klimatkategori N)
, att displayen inte döljs och att inte beröra - Återställningstider
vibrationsmotor):
Spänning
Spänningsprovaren får endast användas inom
230 V
märkspänningsområdet 12 V till DC 750 V!
Spänningsprovaren får inte hållas ansluten
400 V
längre än 30 sek. med 500 V och 10 sek. med
690 V/ 750 V (max tillåten inkopplingstid ED; till
750 V
500 V ED = 30 s; till 750 V ED = 10 s)!
Greppa helt om de båda isolerade handtagen
och på testproberna L1 och L2.
Spänning mellan 500 V och max. 750 V
Anslut testelektroderna (provspetsarna)  på
max. tillåten inkopplingstid ED = 10 s.
anläggningsdelen som skall provas!
Lyser plus-LED  är testproben L1 ansluten 8. Allmän skötsel
till pluspolen. Rengör höljet regelbundet med en ren och torr trasa
Lyser minus-LED  är testproben L1 ansluten (undantag för speciella rengöringsdukar). Använd
till minuspolen. inga lösnings- och/ eller skurmedel för att rengöra
spänningsprovaren.
och L2
, att displayen inte döljs och att inte beröra 9. Miljöinformation
Lämna vänligen in produkten på lämplig
återvinningsstation när den är förbrukad.
Spänningsprovaren får endast användas inom
märkspänningsområdet 12 V till AC 690 V!
Provning av fasriktning är möjligt från 230 V
växelspänning (fas mot fas) i jordade trefasnät.
Greppa helt om de båda isolerade handtagen
och på testproberna L1 och L2.
Anslut testelektroderna (provspetsarna)  på
testproberna L1 och L2 till anläggningsdelen
som skall provas!
LED resp. dykspoleverket skall nu visa
spänning.
Spänningsprovaren får inte hållas ansluten
längre än 30 sek. med 500 V och 10 sek. med
690 V/ 750 V (max tillåten inkopplingstid ED; till
500 V ED = 30 s; till 750 V ED = 10 s)!
Vid kontaktering av testelektroderna (provspet-
sarna)  till två i högerrotation anslutna fasle-
dare visar LCD-displayen  en "R"- symbol. Om
fasledarna inte är anslutna för högerrotation lyser
inte symbolen.
CAT IV 500 V,
3,5 mA (690 V/ 750 V)
n
ca. 0,25 A (690 V/ 750 V)
s
± 15 %, ELV U – 15%
n n
230 V
n
230 V
n
(termiskt skydd för
Tid
30 s
9 s
2 s
