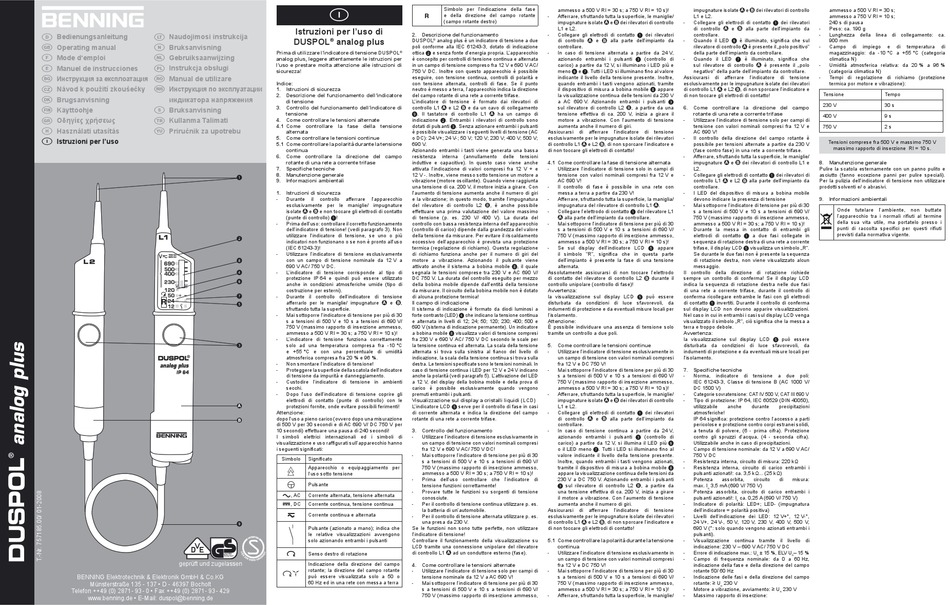

Benning DUSPOL analog plus Bedienungsanleitung Seite 11

Bedienungsanleitung Naudojimosi instrukcija
D 
Bruksanvisning
Operating manual
 N
Mode d'emploi Gebruiksaanwijzing
F 
Manuel de instrucciones Instrukcja obsługi
E 
Инструкция за експлоатация Manual de utilizare
 
Návod k použití zkoušečky Инструкция по эксплуатации
 
Brugsanvisning индикатора напряжения

Käyttöohje Bruksanvisning
 S
Οδηγίες χρήσεως Kullanma Talimati
 
Használati utasítás Priručnik za upotrebu
H 
Istruzioni per l'uso
I
V
750V DC
690V AC
690
geprüft und zugelassen
BENNING Elektrotechnik & Elektronik GmbH & Co.KG
Münsterstraße 135 - 137 • D - 46397 Bocholt
Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429
www.benning.de • E-Mail: duspol@benning.de
I
Istruzioni per l'uso di
2.
DUSPOL ® analog plus
DUSPOL
poli conforme alla IEC 61243-3, dotato di indicazione
Prima di utilizzare l'indicatore di tensione DUSPOL ottica  e senza fonte d'energia propria. L'apparecchio
®
analog plus, leggere attentamente le istruzioni per è concepito per controlli di tensione continua e alternata
l'uso e prestare molta attenzione alle istruzioni di in un campo di tensione compreso fra 12 V e 690 V AC/
sicurezza! 750 V DC. Inoltre con questo apparecchio è possibile
eseguire, con tensione continua, controlli di polarità e
Indice: con tensione alternata, controlli di fase. Se il punto
1. Istruzioni di sicurezza neutro è messo a terra, l'apparecchio indica la direzione
2. Descrizione del funzionamento dell'indicatore del campo rotante di una rete a corrente trifase.
di tensione L'indicatore di tensione è formato dai rilevatori di
3. Controllo del funzionamento dell'indicatore di controllo L1
tensione . Il tastatore di controllo L1
4. Come controllare le tensioni alternate indicazione . Entrambi i rilevatori di controllo sono
4.1 Come controllare la fase della tensione dotati di pulsanti . Senza azionare entrambi i pulsanti
alternata è possibile visualizzare i seguenti livelli di tensione (AC
5. Come controllare le tensioni continue o DC): 24 V+; 24 V-; 50 V; 120 V; 230 V; 400 V; 500 V;
5.1 Come controllare la polarità durante la tensione 690 V.
continua Azionando entrambi i tasti viene generata una bassa
6. Come controllare la direzione del campo resistenza
rotante di una rete a corrente trifase induttive e capacitive). In questo caso viene anche
7. Specifiche tecniche attivata l'indicazione di valori compresi fra 12 V + e
8. Manutenzione generale 12 V -. Inoltre, viene messo sotto tensione un motore a

9. Informazioni ambientali vibrazione (motore oscillante). Quando viene raggiunta
una tensione di ca. 200 V, il motore inizia a girare. Con
1. Istruzioni di sicurezza l'aumento di tensione aumenta anche il numero di giri
- Durante il controllo afferrare l'apparecchio e la vibrazione; in questo modo, tramite l'impugnatura
esclusivamente per le maniglie/ impugnature del rilevatore di controllo L2 B, è anche possibile
isolate e e non toccare gli elettrodi di contatto effettuare una prima valutazione del valore massimo
(punte di controllo) ! di tensione (p. es. 230 V/ 400 V). La durata del
- Prima dell'uso: controllare il corretto funzionamento controllo con bassa resistenza interna dell'apparecchio
dell'indicatore di tensione! (vedi paragrafo 3). Non (controllo di carico) dipende dalla grandezza del valore
utilizzare l'indicatore di tensione, se uno o più della tensione da misurare. Per evitare il riscaldamento

indicatori non funzionano o se non è pronto all'uso eccessivo dell'apparecchio è prevista una protezione
(IEC 61243-3)! termica (regolazione di richiamo). Questa regolazione
- Utilizzare l'indicatore di tensione esclusivamente di richiamo funziona anche per il numero di giri del
con un campo di tensione nominale da 12 V a motore a vibrazione. Azionando il pulsante viene

690 V AC/ 750 V DC. attivato anche il sistema a bobina mobile , il quale
- L'indicatore di tensione corrisponde al tipo di segnala le tensioni comprese tra 230 V e AC 690 V/

protezione IP 64 e quindi può essere utilizzato DC 750 V. La durata del controllo eseguito per mezzo

anche in condizioni atmosferiche umide (tipo di della bobina mobile dipende dall'entità della tensione
costruzione per esterni). da misurare. Il circuito della bobina mobile non è dotato
 - Durante il controllo dell'indicatore di tensione di alcuna protezione termica!
afferrarlo per le maniglie/ impugnature e , Il campo di indicazione

sfruttando tutta la superficie. Il sistema di indicazione è formato da diodi luminosi a
- Mai sottoporre l'indicatore di tensione per più di 30 forte contrasto (LED)  che indicano la tensione continua
s a tensioni di 500 V e 10 s a tensioni di 690 V/ e alternata in livelli di 12; 24; 50; 120; 230; 400; 500 e
750 V (massimo rapporto di inserzione ammesso, 690 V (sistema di indicazione permanente). Un indicatore
ammesso a 500 V RI = 30 s; a 750 V RI = 10 s)! a bobina mobile  visualizza valori di tensione compresi
- L'indicatore di tensione funziona correttamente fra 230 V e 690 V AC/ 750 V DC secondo le scale per
 solo ad una temperatura compresa fra -10 °C la tensione continua ed alternata. La scala della tensione
e +55 °C e con una percentuale di umidità alternata si trova sulla sinistra al fianco del livello di
atmosferica compresa fra 20 % e 96 %. indicazione, la scala della tensione continua si trova sulla
- Non smontare l'indicatore di tensione! destra. Le tensioni specificate sono le tensioni nominali. In
- Proteggere la superficie della scatola dell'indicatore caso di tensione continua i LED per 12 V e 24 V indicano
di tensione da impurità e danneggiamento. anche la polarità (vedi paragrafo 5). L'attivazione del LED
- Custodire l'indicatore di tensione in ambienti a 12 V, del display della bobina mobile e della prova di
secchi. carico è possibile esclusivamente quando vengono
- Dopo l'uso dell'indicatore di tensione coprire gli premuti entrambi i pulsanti.
elettrodi di contatto (punte di controllo) con le Visualizzazione sul display a cristalli liquidi (LCD)
protezioni fornite, onde evitare possibili ferimenti! L'indicatore LCD  serve per il controllo di fase in casi
Attenzione: di corrente alternata e indica la direzione del campo
dopo l'uso a pieno carico (ovvero dopo una misurazione rotante di una rete a corrente trifase.
di 500 V per 30 secondi e di AC 690 V/ DC 750 V per
10 secondi) effettuare una pausa di 240 secondi! 3.
I simboli elettrici internazionali ed i simboli di -
visualizzazione e uso raffigurati sull'apparecchio hanno
i seguenti significati:
-
Simbolo Significato
Apparecchio o equipaggiamento per
l'uso sotto tensione
-
Pulsante
-
, AC Corrente alternata, tensione alternata
, DC Corrente continua, tensione continua -
Corrente continua e alternata
-

Pulsante (azionato a mano); indica che Se le funzioni non sono tutte perfette, non utilizzare
le relative visualizzazioni avvengono l'indicatore di tensione!
solo azionando entrambi i pulsanti
Controllare il funzionamento della visualizzazione su
LCD tramite una connessione unipolare del rilevatore
di controllo L1
Senso destro di rotazione
Indicazione della direzione del campo
4.
rotante; la direzione del campo rotante
-
può essere visualizzata solo a 50 o
60 Hz ed in una rete con messa a terra -
Simbolo per l'indicazione della fase ammesso a 500 V RI = 30 s; a 750 V RI = 10 s)!
e della direzione del campo rotante
- Afferrare, sfruttando tutta la superficie, le maniglie/
(campo rotante destro)
impugnature isolate
L1 e L2.
Descrizione del funzionamento - Collegare gli elettrodi di contatto  dei rilevatori
® analog plus è un indicatore di tensione a due di controllo e
controllare.
- In caso di tensione alternata a partire da 24 V,
azionando entrambi i pulsanti  (controllo di
carico) a partire da 12 V, si illuminano i LED più e
meno  e . Tutti i LED si illuminano fino al valore
indicante il livello della tensione presente. Inoltre,
quando entrambi i tasti vengono azionati, tramite
il dispositivo di misura a bobina mobile  appare
la visualizzazione continua delle tensioni da 230 V
a AC 690 V. Azionando entrambi i pulsanti 
e L2 e da un cavo di collegamento sul rilevatore di controllo L2 B, a partire da una
ha un campo di tensione effettiva di ca. 200 V, inizia a girare il
motore a vibrazione. Con l'aumento di tensione
aumenta anche il numero di giri.
Assicurarsi di afferrare
esclusivamente per le impugnature isolate dei rilevatori
di controllo L1 e L2
di non toccare gli elettrodi di contatto!
interna (annullamento delle tensioni
4.1 Come controllare la fase di tensione alternata
- Utilizzare l'indicatore di tensione solo in campi di
tensione con valori nominali compresi fra 12 V e
AC 690 V!
- Il controllo di fase è possibile in una rete con
messa a terra a partire da 230 V!
- Afferrare, sfruttando tutta la superficie, la maniglia/
impugnatura del rilevatore di controllo L1
- Collegare l'elettrodo di contatto  del rilevatore L1
alla parte dell'impianto da controllare.
- Mai sottoporre l'indicatore di tensione per più di 30
s a tensioni di 500 V e 10 s a tensioni di 690 V/
750 V (massimo rapporto di inserzione ammesso,
ammesso a 500 V RI = 30 s; a 750 V RI = 10 s)!
- Se sul display dell'indicatore LCD  appare
il simbolo "R", significa che in questa parte
dell'impianto è presente la fase di una tensione
alternata.
Assolutamente assicurarsi di non toccare l'elettrodo
di contatto del rilevatore di controllo L2
controllo unipolare (controllo di fase)!
Avvertenza:
la visualizzazione sul display LCD  può essere
disturbata da condizioni di luce sfavorevoli, da
indumenti di protezione e da eventuali misure locali per
l'isolamento.
Attenzione:
È possibile individuare una assenza di tensione solo
tramite un controllo a due poli.
5. Come controllare le tensioni continue
- Utilizzare l'indicatore di tensione esclusivamente in
un campo di tensione con valori nominali compresi
fra 12 V e DC 750 V!
- Mai sottoporre l'indicatore di tensione per più di 30
s a tensioni di 500 V e 10 s a tensioni di 690 V/
750 V (massimo rapporto di inserzione ammesso,
ammesso a 500 V RI = 30 s; a 750 V RI = 10 s)!
- Afferrare, sfruttando tutta la superficie, le maniglie/
impugnature isolate
L1 e L2.
- Collegare gli elettrodi di contatto  dei rilevatori
di controllo e
controllare.
Controllo del funzionamento - In caso di tensione continua a partire da 24 V,
Utilizzare l'indicatore di tensione esclusivamente in azionando entrambi i pulsanti  (controllo di
un campo di tensione con valori nominali compresi carico) a partire da 12 V, si illumina il LED più 
fra 12 V e 690 V AC/ 750 V DC! o il LED meno . Tutti i LED si illuminano fino al
Mai sottoporre l'indicatore di tensione per più di 30 valore indicante il livello della tensione presente.
s a tensioni di 500 V e 10 s a tensioni di 690 V/ Inoltre, quando entrambi i tasti vengono azionati,
750 V (massimo rapporto di inserzione ammesso, tramite il dispositivo di misura a bobina mobile 
ammesso a 500 V RI = 30 s; a 750 V RI = 10 s)! appare la visualizzazione continua delle tensioni da
Prima dell'uso controllare che l'indicatore di 230 V a DC 750 V. Azionando entrambi i pulsanti
tensione funzioni correttamente!  sul rilevatore di controllo L2 B, a partire da
Provare tutte le funzioni su sorgenti di tensione una tensione effettiva di ca. 200 V, inizia a girare
conosciute. il motore a vibrazione. Con l'aumento di tensione
Per il controllo di tensione continua utilizzare p. es. aumenta anche il numero di giri.
la batteria di un'automobile. Assicurarsi di afferrare
Per il controllo di tensione alternata utilizzare p. es. esclusivamente per le impugnature isolate dei rilevatori
una presa da 230 V. di controllo L1 e L2
di non toccare gli elettrodi di contatto!
5.1 Come controllare la polarità durante la tensione
continua
ad un conduttore esterno (fase). - Utilizzare l'indicatore di tensione esclusivamente in
un campo di tensione con valori nominali compresi
Come controllare le tensioni alternate fra 12 V e DC 750 V!
Utilizzare l'indicatore di tensione solo per campi di - Mai sottoporre l'indicatore di tensione per più di 30
tensione nominale da 12 V a AC 690 V! s a tensioni di 500 V e 10 s a tensioni di 690 V/
Mai sottoporre l'indicatore di tensione per più di 30 750 V (massimo rapporto di inserzione ammesso,
s a tensioni di 500 V e 10 s a tensioni di 690 V/ ammesso a 500 V RI = 30 s; a 750 V RI = 10 s)!
750 V (massimo rapporto di inserzione ammesso, - Afferrare, sfruttando tutta la superficie, le maniglie/
impugnature isolate e dei rilevatori di controllo
L1 e L2.
e dei rilevatori di controllo - Collegare gli elettrodi di contatto  dei rilevatori
di controllo e alla parte dell'impianto da
controllare.
alla parte dell'impianto da - Quando il LED  è illuminato, significa che sul
rilevatore di controllo è presente il „polo positivo"
della parte dell'impianto da controllare.
- Quando il LED  è illuminato, significa che
sul rilevatore di controllo è presente il „polo
negativo" della parte dell'impianto da controllare.
Assicurarsi di afferrare l'indicatore di
esclusivamente per le impugnature isolate dei rilevatori
di controllo L1 e L2 , di non sporcare l'indicatore e
di non toccare gli elettrodi di contatto!
6. Come controllare la direzione del campo
rotante di una rete a corrente trifase
- Utilizzare l'indicatore di tensione solo per campi di
tensione con valori nominali compresi fra 12 V e
l'indicatore di tensione AC 690 V!
- Il controllo della direzione del campo rotante è
, di non sporcare l'indicatore e possibile per tensioni alternate a partire da 230 V
(fase contro fase) in una rete a corrente trifase.
- Afferrare, sfruttando tutta la superficie, le maniglie/
impugnature e dei rilevatori di controllo L1 e
L2.
- Collegare gli elettrodi di contatto  dei rilevatori di
controllo L1 e L2 alla parte dell'impianto da
controllare.
- I LED del dispositivo di misura a bobina mobile
devono indicare la presenza di tensione
. - Mai sottoporre l'indicatore di tensione per più di 30
s a tensioni di 500 V e 10 s a tensioni di 690 V/
750 V (massimo rapporto di inserzione ammesso,
ammesso a 500 V RI = 30 s; a 750 V RI = 10 s)!
- Durante la messa in contatto di entrambi gli
elettrodi di contatto  a due fasi collegate in
sequenza di rotazione destra di una rete a corrente
trifase, il display LCD  visualizza un simbolo „R".
Se durante le due fasi non è presente la sequenza
di rotazione destra, non viene visualizzato alcun
messaggio.
Il controllo della direzione di rotazione richiede
durante il sempre un controllo di conferma! Se il display LCD
indica la sequenza di rotazione destra nelle due fasi
di una rete a corrente trifase, durante il controllo di
conferma ricollegare entrambe le fasi con gli elettrodi
di contatto  invertiti. Durante il controllo di conferma
sul display LCD non devono apparire visualizzazioni.
Nel caso in cui in entrambi i casi sul display LCD venga
visualizzato il simbolo „R", ciò significa che la messa a
terra e troppo debole.
Avvertenza:
la visualizzazione sul display LCD  può essere
disturbata da condizioni di luce sfavorevoli, da
indumenti di protezione e da eventuali misure locali per
l'isolamento.
7. Specifiche tecniche
- Norma, indicatore di tensione a due poli:
IEC 61243-3, Classe di tensione B (AC 1000 V/
DC 1500 V)
- Categorie sovratensione: CAT IV 500 V, CAT III 690 V
e dei rilevatori di controllo - Tipo di protezione: IP 64, IEC 60529 (DIN 40050),
utilizzabile anche durante precipitazioni
atmosferiche!
alla parte dell'impianto da IP 64 significa: protezione contro l'accesso a parti
pericolose e protezione contro corpi estranei solidi,
a tenuta di polvere, (6 - prima cifra). Protezione
contro gli spruzzi d'acqua, (4 - seconda cifra).
Utilizzabile anche in caso di precipitazioni.
- Campo di tensione nominale: da 12 V a 690 V AC/
750 V DC
- Resistenza interna, circuito di misura: 220 kΩ
- Resistenza interna, circuito di carico entrambi i
pulsanti azionati!: ca. 3,5 kΩ... (25 kΩ)
- Potenza assorbita, circuito di
max. I 3,5 mA (690 V/ 750 V)
n
- Potenza assorbita, circuito di carico entrambi i
pulsanti azionati!: I ca. 0,25 A (690 V/ 750 V)
s
- Indicatore di polarità: LED+; LED- (impugnatura
l'indicatore di tensione dell'indicatore = polarità positiva)
- Livelli dell'indicazione dei LED: 12 V+*, 12 V-*,
, di non sporcare l'indicatore e 24 V+, 24 V-, 50 V, 120 V, 230 V, 400 V, 500 V,
690 V (*: solo quando vengono azionati entrambi i
pulsanti).
- Visualizzazione continua tramite il livello di
indicazione: 230 V – 690 V AC/ 750 V DC
- Errore di indicazione max.: U ± 15 %, ELV U
n
- Campo di frequenza nominale: da 0 a 60 Hz,
indicazione della fase e della direzione del campo
rotante 50/ 60 Hz
- Indicazione delle fasi e della direzione del campo
rotante: ≥ U 230 V
n
- Motore a vibrazione, avviamento: ≥ U 230 V
n
- Massimo rapporto di inserzione:
ammesso a 500 V RI = 30 s;
ammesso a 750 V RI = 10 s;
240 s di pausa
- Peso: ca. 190 g
- Lunghezza della linea di collegamento: ca.
900 mm
- Campo di impiego e di temperatura di
magazzinaggio: da -10 °C a +55 °C (categoria
climatica N)
- Umidità atmosferica relativa: da 20 % a 96 %
(categoria climatica N)
tensione - Tempi di regolazione di richiamo (protezione
termica por motore e vibrazione):
Tensione Tempo
230 V 30 s
400 V 9 s
750 V 2 s
Tensioni comprese fra 500 V e massimo 750 V
massimo rapporto di inserzione RI = 10 s.
8. Manutenzione generale
Pulire la scatola esternamente con un panno pulito e
asciutto (fanno eccezione panni per pulire speciali).
Per la pulizia dell'indicatore di tensione non utilizzare
prodotti solventi e/ o abrasivi.
9. Informazioni ambientali
Onde tutelare l'ambiente, non buttate
l'apparecchio tra i normali rifiuti al termine
della sua vita utile, ma portatelo presso i
punti di raccolta specifici per questi rifiuti
previsti dalla normativa vigente.
misura:
– 15 %
n
