Benning DUSPOL analog Bedienungsanleitung

Bedienungsanleitung Istruzioni per l'uso
D I
Operating manual Naudojimosi instrukcija
 
Mode d'emploi Bruksanvisning
F N
Manuel de instrucciones Gebruiksaanwijzing
E 
Инструкция за експлоатация Instrukcja obsługi
 
Návod k použití zkoušečky Инструкция по эксплуатации
 
Brugsanvisning индикатора напряжения

Käyttöohje Bruksanvisning
 S
Οδηγίες χρήσεως Kullanma Talimati
 
Használati utasítás Priručnik za upotrebu
H 
690
geprüft und zugelassen
BENNING Elektrotechnik & Elektronik GmbH & Co.KG
Münsterstraße 135 - 137 • D - 46397 Bocholt
Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429
www.benning.de • E-Mail: duspol@benning.de
D
Bedienungsanleitung
DUSPOL analog
®
Bevor Sie den Spannungsprüfer DUSPOL analog
®
benutzen: Lesen Sie bitte die Bedienungsanlei-
tung und beachten Sie unbedingt die Sicherheits-
hinweise!
Inhaltsverzeichnis:
1. Sicherheitshinweise
2. Funktionsbeschreibung des Spannungsprüfers
3. Funktionsprüfung des Spannungsprüfers
4. So prüfen Sie Wechselspannungen
4.1 So prüfen Sie die Phase bei Wechselspannung
5. So prüfen Sie Gleichspannungen
5.1 So prüfen Sie die Polarität bei Gleich-
spannung
6. So prüfen Sie die Drehfeldrichtung eines Dreh-
stromnetzes
7. Technische Daten
8. Allgemeine Wartung
9. Umweltschutz
1. Sicherheitshinweise:

- Gerät beim Prüfen nur an den isolierten Handha-
ben/ Griffen und anfassen und die Kontakte-
lektroden (Prüfspitzen)  nicht berühren!
- Unmittelbar vor dem Benutzen: Spannungsprü-
fer auf Funktion prüfen! (siehe Abschnitt 3). Der
Spannungsprüfer darf nicht benutzt werden, wenn
die Funktion einer oder mehrerer Anzeigen ausfällt
oder keine Funktionsbereitschaft zu erkennen ist
(IEC 61243-3)!
- Der Spannungsprüfer darf nur im Nennspan-

nungsbereich von 12 V bis AC 690 V/ DC 750 V
benutzt werden!
- Der Spannungsprüfer entspricht der Schutz-
art IP 64 und kann deshalb auch unter feuchten

Bedingungen verwendet werden (Bauform für den
Außenraum).

- Beim Prüfen den Spannungsprüfer an den Hand-

haben/ Griffen und vollflächig umfassen.
- Spannungsprüfer nie länger als 30 s an Spannung
 bis 500 V und 10 s an Spannung bis 690 V/ 750 V
anlegen (maximale ED, zulässig bis 500 V ED =

30 s; bis 750 V ED = 10 s)!
- Der Spannungsprüfer arbeitet nur einwandfrei im
Temperaturbereich von -10 °C bis +55 °C bei einer
Luftfeuchte von 20 % bis 96 %.
- Der Spannungsprüfer darf nicht zerlegt werden!
- Der Spannungsprüfer ist vor Verunreinigungen
und Beschädigungen der Gehäuseoberfläche zu

schützen.
- Der Spannungsprüfer ist trocken zu lagern.
- Als Schutz vor Verletzungen sind nach Gebrauch des
Spannungsprüfers die Kontaktelektroden (Prüfspit-
zen) mit der beiliegenden Abdeckung zu versehen!
Achtung:
Nach höchster Belastung, (d.h. nach einer Messung
von 30 Sekunden an 500 V bzw. 10 s an AC 690 V/
DC 750 V muss eine Pause von 240 Sekunden einge-
halten werden!
Auf dem Gerät sind internationale elektrische Symbole
und Symbole zur Anzeige und Bedienung mit folgen-
der Bedeutung abgebildet:
Symbol Bedeutung
Gerät oder Ausrüstung zum Arbeiten
unter Spannung
Drucktaster
Wechselstrom, Wechselspannung
, AC
, DC Gleichstrom, Gleichspannung
Gleich- und Wechselstrom
Drucktaster (handbetätigt); weist dar-
auf hin, dass entsprechende Anzeigen
 nur bei Betätigung beider Drucktaster
erfolgen
Rechtsdrehsinn
Drehfeldrichtungsanzeige; die Drehfeld-
richtung kann nur bei 50 bzw. 60 Hz
und in einem geerdeten Netz angezeigt
werden
Symbol für Phasen- und Drehfeld-
richtungsanzeige (Rechtsdrehfeld)
2. Funktionsbeschreibung 230 V möglich!

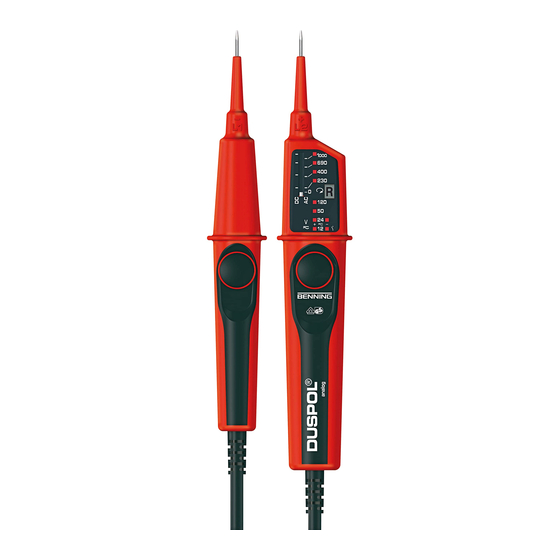

Der DUSPOL analog ist ein zweipoliger Spannungs- - Umfassen Sie vollflächig die Handhabe/ Griff des
®
prüfer nach IEC 61243-3 mit optischer Anzeige  Prüftasters L1
ohne eigene Energiequelle. Das Gerät ist für Gleich- - Legen Sie die Kontaktelektrode  des Prüftasters
und Wechselspannungsprüfungen im Spannungsbe- L1
reich von 12 V bis AC 690 V/ DC 750 V ausgelegt. - Spannungsprüfer nie länger als 30 s an Span-
Es lassen sich mit diesem Gerät bei Gleichspannung nung bis 500 V und 10 s an Spannung bis 690 V/
Polaritätsprüfungen und bei Wechselspannung auch 750 V anlegen (maximale ED, zulässig bis 500 V
Phasenprüfungen vornehmen. Es zeigt die Drehfeld- ED=30 s; bis 750 V ED = 10 s)!
richtung eines Drehstromnetzes an, sofern der Stern- - Wenn auf dem Display der LCD-Anzeige  ein
punkt geerdet ist. „R"-Symbol erscheint, liegt an diesem Anlagenteil
Der Spannungsprüfer besteht aus den Prüftastern die Phase einer Wechselspannung.
L1 und L2 und einem Verbindungskabel . Achten Sie unbedingt darauf, dass bei der einpoligen
Der Prüftaster L1 hat ein Anzeigefeld . Beide Prüfung (Phasenprüfung) die Kontaktelektrode vom
Prüftaster sind mit Drucktastern  versehen. Ohne Prüftaster L2
Betätigung beider Drucktaster lassen sich folgende Hinweis:
Spannungsstufen (AC oder DC) anzeigen: 24 V+; Die Anzeige auf dem LCD-Display  kann durch
24 V-; 50 V; 120 V. Bei Betätigung beider Drucktaster ungünstige Lichtverhältnisse, Schutzkleidung und iso-
wird auf einen geringeren Innenwiderstand geschal- lierende Standortgegebenheiten beeinträchtigt werden.
Achtung!
tet (Unterdrückung von induktiven und kapazitiven
Spannungen). Hierbei wird nun auch eine Anzeige Eine Spannungsfreiheit kann nur durch eine zweipo-
von 12 V+ und 12 V- aktiviert. Ferner werden hier- lige Prüfung festgestellt werden.
bei anliegende Spannungen zwischen 230 V und AC
690 V/ DC 750 V durch ein Tauchspulsystem  ange- 5. So prüfen Sie Gleichspannungen
zeigt. Die Dauer der Prüfung mit geringerem Geräte- - Der Spannungsprüfer darf nur im Nennspannungs-
innenwiderstand (Lastprüfung) ist abhängig von der bereich von 12 V bis DC 750 V benutzt werden!
Höhe der zu messenden Spannung. - Spannungsprüfer nie länger als 30 s an Span-
Das Anzeigefeld nung bis 500 V und 10 s an Spannung bis 690 V/
Das Anzeigesystem besteht aus kontrastrei- 750 V anlegen (maximale ED, zulässig bis 500 V
chen Leuchtdioden (LED) , die Gleich- und ED=30 s; bis 750 V ED = 10 s)!
Wechselspannung in Stufen von 12; 24; 50 und - Umfassen Sie vollflächig die isolierten Handha-
120 V anzeigen (permanentes Anzeigesystem). Eine ben/ Griffe
Tauchspulanzeige , zeigt die Spannungswerte zwi- - Legen Sie die Kontaktelektroden  der Prüftaster
schen 230 V und AC 690 V/ DC 750 V gemäß der und
Skalen für Gleich- und Wechselspannung an. Die - Bei Gleichspannung ab 24 V, bei Betäti-
Wechselspannungsskala befindet sich links neben gung beider Drucktaster  (Lastprüfung) ab
dem Anzeigepegel, die Gleichspannungsskala rechts. 12 V, leuchtet die Plus-  oder Minus-LED  auf.
Bei den angegebenen Spannungen handelt es sich Darüber hinaus werden Spannungen zwischen
um Nennspannungen. Bei Gleichspannung zeigen 230 V und DC 750 V durch das Tauchspulmess-
die LED für 12 V und 24 V auch die Polarität an (siehe werk  stufenlos angezeigt, wenn beide Druck-
Abschnitt 5). Eine Aktivierung der 12 V LED und der taster betätigt werden.
Tauchspulanzeige ist nur möglich, wenn beide Druck- Achten Sie unbedingt darauf, dass Sie den Span-
taster betätigt werden. nungsprüfer nur an den isolierten Handhaben der
LCD-Anzeige Prüftaster L1
Die LCD-Anzeige  dient zur Phasenprüfung bei stelle nicht verdecken und die Kontaktelektroden nicht
Wechselstrom und zeigt auch die Drehfeldrichtung berühren!
eines Drehstromnetzes an.
5.1 So prüfen Sie die Polarität bei Gleich-
3. Funktionsprüfung spannung
- Der Spannungsprüfer darf nur im Nennspan- - Der Spannungsprüfer darf nur im Nennspannungs-
nungsbereich von 12 V bis AC 690 V/ DC 750 V bereich von 12 V bis DC 750 V benutzt werden!
benutzt werden! - Spannungsprüfer nie länger als 30 s an Span-
- Spannungsprüfer nie länger als 30 s an Span- nung bis 500 V und 10 s an Spannung bis 690 V/
nung bis 500 V und 10 s an Spannung bis 690 V/ 750 V anlegen (maximale ED, zulässig bis 500 V
750 V anlegen (maximale ED, zulässig bis 500 V ED=30 s; bis 750 V ED = 10 s)!
ED=30 s; bis 750 V ED = 10 s)! - Umfassen Sie vollflächig die isolierten Handha-
- Unmittelbar vor dem Benutzen den Spannungs- ben/ Griffe
prüfer auf Funktion prüfen! - Legen Sie die Kontaktelektroden  der Prüftaster
- Testen Sie alle Funktionen an bekannten Span- und
nungsquellen. - Leuchtet die LED  auf, liegt am Prüftaster
- Verwenden Sie für die Gleichspannungsprüfung „Pluspol" des zu prüfenden Anlageteiles.
z.B. eine Autobatterie. - Leuchtet die LED  auf, liegt am Prüftaster
- Verwenden Sie für die Wechselspannungsprüfung „Minuspol" des zu prüfenden Anlageteiles.
z.B. eine 230 V-Steckdose. Achten Sie unbedingt darauf, dass Sie den Span-
Verwenden Sie den Spannungsprüfer nicht, wenn nicht nungsprüfer nur an den isolierten Handhaben der
alle Funktionen einwandfrei funktionieren! Prüftaster L1
Überprüfen Sie die Funktion der LCD-Anzeige  stelle nicht verdecken und die Kontaktelektroden nicht
durch einpoliges Anlegen des Prüftasters L1 an berühren!
einen Außenleiter (Phase).
6. So prüfen Sie die Drehfeldrichtung eines Dreh-
4. So prüfen Sie Wechselspannungen stromnetzes
- Spannungsprüfer nur im Nennspannungsbereich - Spannungsprüfer nur im Nennspannungsbereich
von 12 V bis AC 690 V benutzen! 12 V bis AC 690 V benutzen!
- Spannungsprüfer nie länger als 30 s an Span- - Die Prüfung der Drehfeldrichtung ist ab 230 V
nung bis 500 V und 10 s an Spannung bis 690 V/ Wechselspannung (Phase gegen Phase) im geer-
750 V anlegen (maximale ED, zulässig bis 500 V deten Drehstromnetz möglich.
ED=30 s; bis 750 V ED = 10 s)! - Umfassen Sie vollflächig die Handhaben/ Griffe
- Umfassen Sie vollflächig die isolierten Handha- und
ben/Griffe und der Prüftaster L1 und L2. - Legen Sie die Kontaktelektroden  der Prüftaster
- Legen Sie die Kontaktelektroden  der Prüftaster L1
und an die zu prüfenden Anlagenteile. - Die LED bzw. das Tauchspulmesswerk müssen
- Bei Wechselspannung ab 24 V, bei Betätigung bei- die Außenleiterspannung anzeigen.
der Drucktaster  (Lastprüfung) ab 12 V, leuch- - Spannungsprüfer nie länger als 30 s an Span-
ten die Plus- und Minus-LED  und  auf. Dar- nung bis 500 V und 10 s an Spannung bis 690 V/
über hinaus werden Spannungen zwischen 230 V 750 V anlegen (maximale ED, zulässig bis 500 V
und AC 690 V durch das Tauchspulmesswerk  ED=30 s; bis 750 V ED = 10 s)!
stufenlos angezeigt, wenn beide Drucktaster  - Bei Kontaktierung der beiden Kontaktelektroden
betätigt werden.  an zwei in Rechtsdrehfolge angeschlossenen
Achten Sie unbedingt darauf, dass Sie den Spannungs- Phasen eines Drehstromnetzes zeigt das LCD-
prüfer nur an den isolierten Handhaben der Prüftaster Display  ein „R"-Symbol an. Ist bei zwei Phasen
L1 und L2 anfassen, die Anzeigestelle nicht ver- die Rechtsdrehfolge nicht gegeben, erfolgt keine
decken und die Kontaktelektroden nicht berühren! Anzeige.
Die Prüfung der Drehfeldrichtung erfordert stets eine
4.1 So prüfen Sie die Phase bei Wechselspannung Gegenkontrolle! Zeigt das LCD-Display  die Rechts-
- Spannungsprüfer nur im Nennspannungsbereich drehfolge bei zwei Phasen eines Drehstromnetzes an,
12 V bis AC 690 V benutzen! sind bei der Gegenkontrolle die beiden Phasen mit
- Die Phasenprüfung ist im geerdeten Netz ab vertauschten Kontaktelektroden  nochmals zu kon-
taktieren. Bei der Gegenkontrolle muss die Anzeige im
LCD-Display erloschen bleiben. Zeigt in beiden Fäl-
. len das LCD-Display ein „R"-Symbol an, liegt eine zu
schwache Erdung vor.
Hinweis:
an den zu prüfenden Anlageteil.
Die Anzeige auf dem LCD-Display  kann durch
ungünstige Lichtverhältnisse, Schutzkleidung und
isolierende Standortgegebenheiten beeinträchtigt wer-
den.
7. Technische Daten:
- Vorschrift, zweipoliger
IEC 61243-3
- Schutzart: IP64 (DIN VDE 0470-1 IEC/ EN 60529)
nicht berührt wird! 6 - erste Kennziffer: Schutz gegen Zugang zu
gefährlichen Teilen und Schutz gegen feste Fremd-
körper, staubdicht
4 - zweite Kennziffer: Geschützt gegen Spritz-
wasser. Auch bei Niederschlägen verwendbar.
- Nennspannungsbereich:
12 V bis AC 690 V/ DC 750 V
- Innenwiderstand, Messkreis: 220 kΩ
- Innenwiderstand, Lastkreis -
beide Drucktaster betätigt!: ca. 24 kΩ
- Stromaufnahme, Messkreis:
max. I 3,5 mA (690 V/ 750 V)
n
- Stromaufnahme, Lastkreis -
beide Druckttaster betätigt!:
I 0,050 A (690 V/ 750 V)
s
- Polaritätsanzeige: LED +; LED -
(Anzeigegriff = Pluspolarität)
und der Prüftaster L1 und L2. - Anzeigestufen LED: 12 V+*, 12 V-*, 24 V+,
24 V-, 50 V, 120 V (*: nur bei Betätigung beider
an die zu prüfenden Anlagenteile. Drucktaster).
- stufenlose Anzeige durch Anzeigepegel:
230 V - AC 690 V/ DC 750 V
- max. Anzeigefehler: U
- Nennfrequenzbereich
Phasen- und Drehfeldrichtungsanzeige 50/ 60 Hz
- Phasen- und Drehfeldrichtungsanzeige: ≥ U
- max. zulässige Einschaltdauer ED:
zulässig bis 500 V ED = 30 s
zulässig bis 750 V ED = 10 s
und L2 anfassen, die Anzeige- 240 s Pause
- Gewicht: ca. 190 g
- Verbindungsleitungslänge: ca. 900 mm
- Betriebs- und Lagertemperaturbereich:
- 10 °C bis + 55 °C (Klimakategorie N)
- Relative Luftfeuchte:
(Klimakategorie N)
Bei Spannungen über 500 V bis max. 750 V im
zulässigen Temperaturbereich max. ED = 10 s.
8. Allgemeine Wartung
Reinigen Sie das Gehäuse äußerlich mit einem saube-
und der Prüftaster L1 und L2. ren trockenen Tuch (Ausnahme spezielle Reinigungs-
tücher). Verwenden Sie keine Lösungs- und/ oder
an die zu prüfenden Anlagenteile. Scheuermittel, um den Spannungsprüfer zu reinigen.
der
9. Umweltschutz
der
Bitte führen Sie das Gerät am Ende seiner
Lebensdauer den zur Verfügung stehenden
Rückgabe- und Sammelsystemen zu.
und L2 anfassen, die Anzeige-
der Prüftaster L1 und L2.
und L2 an die zu prüfenden Anlagenteile.
Spannungsprüfer:
± 15 %, ELV U – 15 %
n n
f: 0 bis 60 Hz,
230 V
n
20 % bis 96 %
