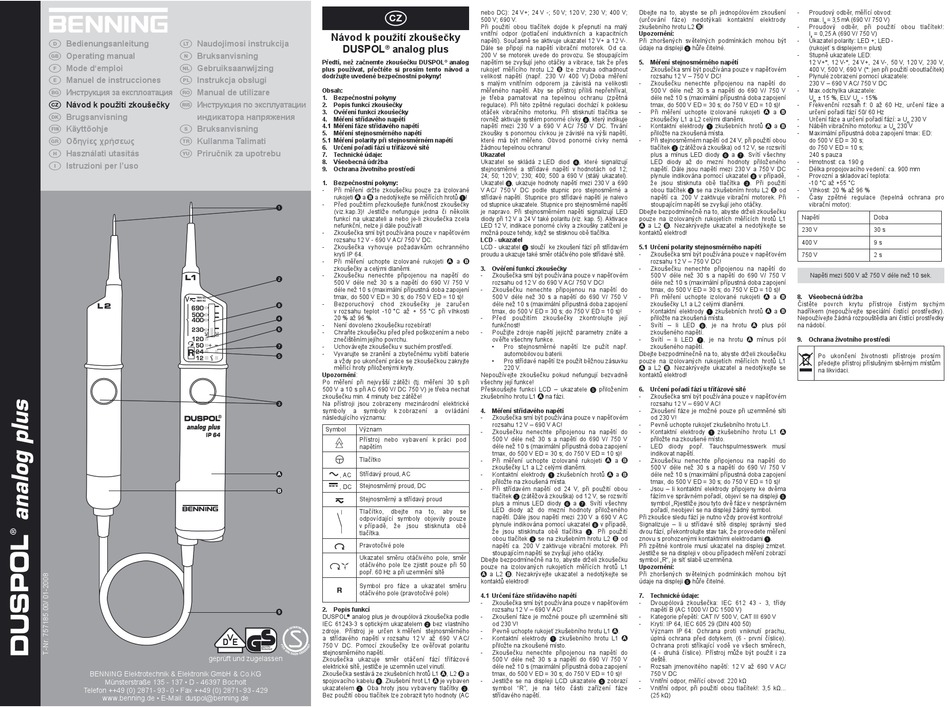

Návod k použití zkoušečky
DUSPOL analog plus
®
Předtí, než začnemte zkoušečku DUSPOL analog
®
plus používat, přečtěte si prosím tento návod a
dodržujte uvedené bezpečnostní pokyny!
Obsah:
1. Bezpečnostní pokyny
2. Popis funkcí zkoušečky
3. Ověření funkcí zkoušečky
4. Měření střídavého napětí
4.1 Měření fáze střídavého napětí
5. Měření stejnosměrného napětí
5.1 Měření polarity při stejnosměrném napětí
6. Určení pořadí fází u třífázové sítě
7. Technické údaje:
8. Všeobecná údržba
9. Ochrana životního prostředí
1. Bezpečnostní pokyny:
- Při měření držte zkoušečku pouze za izolované
rukojeti a a nedotýkejte se měřících hrotů !
- Před použitím přezkoušejte funkčnost zkoušečky

(viz.kap.3)! Jestliže nefunguje jedna či několik
funkcí na ukazateli a nebo je-li zkoušečka zcela
nefunkční, nelze ji dále používat!
- Zkoušečka smí být používána pouze v napěťovém
rozsahu 12 V - 690 V AC/ 750 V DC.
- Zkoušečka vyhovuje požadavkům ochranného
krytí IP 64.
- Při měření uchopte izolované rukojeti
zkoušečky a celými dlaněmi.
- Zkoušečku nenechte připojenou na napětí do

500 V déle než 30 s a napětí do 690 V/ 750 V
déle než 10 s (maximální přípustná doba zapojení
tmax, do 500 V ED = 30 s; do 750 V ED = 10 s)!
- Bezporuchový chod zkoušečky je zaručen

v rozsahu teplot -10 °C až + 55 °C při vlhkosti
20 % až 96 %.

- Není dovoleno zkoušečku rozebírat!

- Chraňte zkoušečku před před poškozením a nebo
znečištěním jejího povrchu.
 - Uchovávejte zkoušečku v suchém prostředí.
- Vyvarujte se zranění a zbytečnému vybití baterie

a vždy po ukončení práce se zkoušečkou zakryjte
měřící hroty přiloženými kryty.
Upozornění:
Po měření při nejvyšší zátěži (tj. měření 30 s při
500 V a 10 s při AC 690 V/ DC 750 V) je třeba nechat
zkoušečku min. 4 minuty bez zátěže!
 Na přístroji jsou zobrazeny mezinárodní elektrické
symboly a symboly k zobrazení a ovládání
následujícího významu:
Symbol Význam
Přístroj nebo vybavení k práci pod
napětím
Tlačítko
Střídavý proud, AC
, AC
Stejnosměrný proud, DC
, DC
Stejnosměrný a střídavý proud
Tlačítko, dbejte na to, aby
odpovídající symboly objevily pouze
v případě, že jsou stisknuta obě
tlačítka.
Pravotočivé pole
Ukazatel směru otáčivého pole, směr
otáčivého pole lze zjistit pouze při 50
popř. 60 Hz a při uzemnění sítě
Symbol pro fáze a ukazatel směru
otáčivého pole (pravotočivé pole)
2. Popis funkcí

DUSPOL ® analog plus je dvoupólová zkoušečka podle
IEC 61243-3 s optickým ukazatelem  bez vlastního
zdroje. Přístroj je určen k měření stejnosměrného
a střídavého napětí v rozsahu 12 V až 690 V AC/
750 V DC. Pomocí zkoušečky lze ověřovat polaritu
stejnosměrného napětí.
Zkoušečka ukazuje směr otáčení fází třífázové
elektrické sítě, jestliže je uzemněn uzel vinutí.
Zkoušečka sestává ze zkušebních hrotů L1 , L2
spojovacího kabelu . Zkušební hrot L1 je vybaven
ukazatelem . Oba hroty jsou vybaveny tlačítky .
Bez použití obou tlačítek lze zobrazit tyto hodnoty (AC
nebo DC): 24 V+; 24 V -; 50 V; 120 V; 230 V; 400 V;
500 V; 690 V.
Při použití obou tlačítek dojde k přepnutí na malý
vnitřní odpor (potlačení induktivních a kapacitních
napětí). Současně se aktivuje ukazatel 12 V+ a 12 V-.
Dále se připojí na napětí vibrační motorek. Od ca.
200 V se motorek uvede do provozu. Se stoupajícím
napětím se zvyšují jeho otáčky a vibrace, tak že přes
rukojeť měřícího hrotu L2 B lze zhruba odhadnout
velikost napětí (např. 230 V/ 400 V).Doba měření
s malým vnitřním odporem ja závislá na velikosti
měřeného napětí. Aby se přístroj příliš nepřehříval,
je třeba pamatovat na tepelnou ochranu (zpětná
regulace). Při této zpětné regulaci dochází k poklesu
otáček vibračního motorku. Při stisknutí tlačítka se
rovněž aktivuje systém ponorné cívky , který indikuje
napětí mezi 230 V a 690 V AC/ 750 V DC. Trvání
zkoušky s ponornou cívkou je závislé na výši napětí,
které má být měřeno. Obvod ponorné cívky nemá
žádnou tepelnou ochranu!
Ukazatel
Ukazatel se skládá z LED diod , které signalizují
stejnosměrné a střídavé napětí v hodnotách od 12;
24; 50; 120 V; 230; 400; 500 a 690 V (stálý ukazatel).
Ukazatel , ukazuje hodnoty napětí mezi 230 V a 690
V AC/ 750 V DC podle stupnic pro stejnosměrné a
střídavé napětí. Stupnice pro střídavé napětí je nalevo
od stupnice ukazatele. Stupnice pro stejnosměrné napětí
je napravo. Při stejnosměrném napětí signalizují LED
diody při 12 V a 24 V také polaritu (viz. kap. 5). Aktivace
LED 12 V, indikace ponorné cívky a zkoušky zatížení je
možná pouze tehdy, když se stisknou obě tlačítka.
LCD ­ ukazatel
LCD - ukazatel  slouží ke zkoušení fází při střídavém
proudu a ukazuje také směr otáčivého pole střídavé sítě.
a
3. Ověření funkcí zkoušečky
- Zkoušečka smí být používána pouze v napěťovém
rozsahu od 12 V do 690 V AC/ 750 V DC!
- Zkoušečku nenechte připojenou na napětí do
500 V déle než 30 s a napětí do 690 V/ 750 V
déle než 10 s (maximální přípustná doba zapojení
tmax, do 500 V ED = 30 s; do 750 V ED = 10 s)!
- Před použitím zkoušečky zkontrolujte její
funkčnost!
- Použijte zdroje napětí jejichž parametry znáte a
ověřte všechny funkce.
• Pro stejnosměrné napětí lze pužít např.
automobilovou baterii.
• Pro střídavé napětí lze použít běžnou zásuvku
220 V.
Nepoužívejte zkoušečku pokud nefungují bezvadně
všechny její funkce!
Přeskoušejte funkci LCD – ukazatele  přiložením
zkušebního hrotu L1 na fázi.
4. Měření střídavého napětí
- Zkoušečka smí být používána pouze v napěťovém
rozsahu 12 V – 690 V AC!
- Zkoušečku nenechte připojenou na napětí do
500 V déle než 30 s a napětí do 690 V/ 750 V
déle než 10 s (maximální přípustná doba zapojení
tmax, do 500 V ED = 30 s; do 750 V ED = 10 s)!
- Při měření uchopte izolované rukojeti a
zkoušečky L1 a L2 celými dlaněmi.
- Kontaktní elektrody  zkušebních hrotů a
přiložte na zkoušená místa.
- Při střídavém napětí od 24 V, při použití obou
tlačítek  (zátěžová zkouška) od 12 V, se rozsvítí
plus a mínus LED diody  a . Svítí všechny
LED diody až do mezní hodnoty přiloženého
se
napětí. Dále jsou napětí mezi 230 V a 690 V AC
plynule indikována pomocí ukazatel  v případě,
že jsou stisklnuta obě tlačítka . Při použití
obou tlačítek  se na zkušebním hrotu L2 B od
napětí ca. 200 V zaktivuje vibrační motorek. Při
stoupajícím napětí se zvyšují jeho otáčky.
Dbejte bezpodmínečně na to, abyste drželi zkoušečku
pouze na izolovaných rukojetích měřících hrotů L1
a L2 . Nezakrývejte ukazatel a nedotýkejte se
kontaktů elektrod!
4.1 Určení fáze střídavého napětí
- Zkoušečka smí být používána pouze v napěťovém
rozsahu 12 V – 690 V AC!
- Zkoušení fáze je možné pouze při uzemněné síti
od 230 V!
- Pevně uchopte rukojeť zkušebního hrotu L1 .
- Kontaktní elektrody  zkušebního hrotu L1
přiložte na zkoušené místo.
- Zkoušečku nenechte připojenou na napětí do
500 V déle než 30 s a napětí do 690 V/ 750 V
déle než 10 s (maximální přípustná doba zapojení
a tmax, do 500 V ED = 30 s; do 750 V ED = 10 s)!
- Jestliže se na displeji LCD ukazatele  zobrazí
symbol "R", je na této části zařízení fáze
střídavého napětí.
Dbejte na to, abyste se při jednopólovém zkoušení - Proudový odběr, měřící obvod:
(určování fáze) nedotýkali kontaktní elektrody max. I
zkušebního hrotu L2 ! - Proudový odběr, při použití obou tlačítek!:
Upozornění: I = 0,25 A (690 V/ 750 V)
s
Při zhoršených světelných podmínkách mohou být - Ukazatel polarity: LED +; LED -
údaje na displeji  hůře čitelné. (rukojeť s displejem = plus)
- Stupně ukazatele LED:
5. Měření stejnosměrného napětí 12 V+*, 12 V-*, 24 V+, 24 V-, 50 V, 120 V, 230 V,
- Zkoušečka smí být používána pouze v napěťovém 400 V, 500 V, 690 V (*: jen při použití oboutlačítek)
rozsahu 12 V – 750 V DC! - Plynulé zobrazení pomocí ukazatele:
- Zkoušečku nenechte připojenou na napětí do 230 V – 690 V AC/ 750 V DC
500 V déle než 30 s a napětí do 690 V/ 750 V - Max.odchylka ukazatele:
déle než 10 s (maximální přípustná doba zapojení U ± 15 %, ELV U
n
tmax, do 500 V ED = 30 s; do 750 V ED = 10 s)! - Frekvenční rozsah f: 0 až 60 Hz, určení fáze a
- Při měření uchopte izolované rukojeti a určení pořadí fází 50/ 60 Hz
zkoušečky L1 a L2 celými dlaněmi. - Určení fáze a určení pořadí fází: ≥ U
- Kontaktní elektrody  zkušebních hrotů a - Náběh vibračního motorku: ≥ U
přiložte na zkoušená místa. - Maximální přípustná doba zapojení tmax: ED:
- Při stejnosměrném napětí od 24 V, při použití obou do 500 V ED = 30 s;
tlačítek  (zátěžová zkouška) od 12 V, se rozsvítí do 750 V ED = 10 s;
plus a mínus LED diody  a . Svítí všechny 240 s pauza
LED diody až do mezní hodnoty přiloženého - Hmotnost: ca. 190 g
napětí. Dále jsou napětí mezi 230 V a 750 V DC - Délka propojovacího vedení: ca. 900 mm
plynule indikována pomocí ukazatel  v případě, - Provozní a skladovací teplota:
že jsou stisknuta obě tlačítka . Při použití -10 °C až +55 °C
obou tlačítek  se na zkušebním hrotu L2 B od - Vlhkost: 20 % až 96 %
napětí ca. 200 V zaktivuje vibrační motorek. Při - Časy zpětné regulace (tepelná ochrana pro
stoupajícím napětí se zvyšují jeho otáčky. vibrační motor):
Dbejte bezpodmínečně na to, abyste drželi zkoušečku
Napětí
pouze na izolovaných rukojetích měřících hrotů L1
a L2 . Nezakrývejte ukazatel a nedotýkejte se
230 V
kontaktů elektrod!
400 V
5.1 Určení polarity stejnosměrného napětí
- Zkoušečka smí být používána pouze v napěťovém
750 V
rozsahu 12 V – 750 V DC!
- Zkoušečku nenechte připojenou na napětí do
500 V déle než 30 s a napětí do 690 V/ 750 V Napĕti mezi 500 V až 750 V déle než 10 sek.
déle než 10 s (maximální přípustná doba zapojení
tmax, do 500 V ED = 30 s; do 750 V ED = 10 s)!
- Při měření uchopte izolované rukojeti a 8. Všeobecná údržba
zkoušečky L1 a L2 celými dlaněmi. Čistěte povrch krytu přístroje čistým sychým
- Kontaktní elektrody  zkušebních hrotů a hadříkem (nepoužívejte speciální čistící prostředky).
přiložte na zkoušená místa. Nepoužívejte žádná rozpouštědla ani čistící prostředky
- Svítí – li LED , je na hrotu plus pól na nádobí.
zkoušeného napětí.
- Svítí – li LED , je na hrotu mínus pól 9. Ochrana životního prostředí
zkoušeného napětí.
Dbejte bezpodmínečně na to, abyste drželi zkoušečku
Po ukončení životnosti přístroje prosím
pouze na izolovaných rukojetích měřících hrotů L1
předejte přístroj příslušným sběrným místům
a L2 . Nezakrývejte ukazatel a nedotýkejte se
na likvidaci.
kontaktů elektrod!
6. Určení pořadí fází u třífázové sítě
- Zkoušečka smí být používána pouze v napěťovém
rozsahu 12 V – 690 V AC!
- Zkoušení fáze je možné pouze při uzemněné síti
od 230 V!
- Pevně uchopte rukojeť zkušebního hrotu L1.
- Kontaktní elektrody  zkušebního hrotu L1
přiložte na zkoušené místo.
- LED diody popř. Tauchspulmesswerk musí
indikovat napětí.
- Zkoušečku nenechte připojenou na napětí do
500 V déle než 30 s a napětí do 690 V/ 750 V
déle než 10 s (maximální přípustná doba zapojení
tmax, do 500 V ED = 30 s; do 750 V ED = 10 s)!
- Jsou – li kontaktní elektrody připojeny ke dvěma
fázím ve správném pořadí, objeví se na displeji 
symbol „Rjestliže jsou tyto dvě fáze v nesprávném
pořadí, neobjeví se na displeji žádný symbol.
Při zkoušce sledu fází je nutno vždy provést kontrolu!
Signalizuje – li u střídavé sítě displej správný sled
dvou fází, překontrolujte stav tak, že provedete měření
znovu s prohozenými kontaktními elektrodami .
Při zpětné kontrole musí ukazatel na displeji zmizet.
Jestliže se na displeji v obou případech měření zobrazí
symbol „R", je síť slabě uzemněna.
Upozornění:
Při zhoršených světelných podmínkách mohou být
údaje na displeji  hůře čitelné.
7. Technické údaje:
- Dvoupólová zkoušečka: IEC 612 43 - 3, třídy
napětí B (AC 1000 V/ DC 1500 V)
- Kategorie přepětí: CAT IV 500 V, CAT III 690 V
- Krytí: IP 64, IEC 605 29 (DIN 400 50)
Význam IP 64: Ochrana proti vniknutí prachu,
úplná ochrana před dotykem, (6 - první číslice).
Ochrana proti stříkající vodě ve všech směrech,
(4 - druhá číslice). Přístroj může být použit i za
deště.
- Rozsah jmenovitého napětí: 12 V až 690 V AC/
750 V DC
- Vnitřní odpor, měřící obvod: 220 kΩ
- Vnitřní odpor, při použití obou tlačítek!: 3,5 kΩ...
(25 kΩ)
= 3,5 mA (690 V/ 750 V)
n
- 15%
n
230 V
n
230 V
n
Doba
30 s
9 s
2 s
