Benning DUSPOL master Bedienungsanleitung

 
Bedienungsanleitung Istruzioni per l'uso
 
Operating manual Naudojimosi instrukcija
LT
 
Mode d'emploi Bruksanvisning
 
Manuel de instrucciones Gebruiksaanwijzing
 
Инструкция за експлоатация Instrukcja obsługi
 
Návod k použití zkoušečky Инструкция по эксплуатации
CZ RUS

Brugsanvisning индикатора напряжения
 
Käyttöohje Bruksanvisning
FIN
 
Οδηγίες χρήσεως

Használati utasítás
geprüft und zugelassen

Bedienungsanleitung
DUSPOL master
®
Bevor Sie den Spannungsprüfer DUSPOL
master benutzen: Lesen Sie bitte
Bedienungsanleitung und beachten Sie unbedingt
die Sicherheitshinweise!
Inhaltsverzeichnis:
1. Sicherheitshinweise
2. Funktionsbeschreibung des Spannungsprüfers
3. Funktionsprüfung des Spannungsprüfers
4. So prüfen Sie Wechselspannungen
4.1 So prüfen Sie die Phase bei Wechselspannung
5. So prüfen Sie Gleichspannungen
5.1 So prüfen Sie die Polarität bei Gleichspannung
6. So prüfen Sie die Drehfeldrichtung eines Dreh-
stromnetzes
7. Allgemeine Wartung
8. Technische Daten
1. Sicherheitshinweise:
- Gerät beim Prüfen nur an den isolierten Handha-
ben/ Griffen und anfassen und die Kontakte-

lektroden (Prüfspitzen)  nicht berühren!
- Unmittelbar vor dem Benutzen: Spannungsprüfer
auf Funktion prüfen! (siehe Abschnitt 3). Der
Spannungsprüfer darf nicht benutzt werden, wenn
die Funktion einer oder mehrerer Anzeigen ausfällt
oder keine Funktionsbereitschaft zu erkennen ist
(IEC 61243-3)!
- Der Spannungsprüfer (Spannungsklasse A) darf
nur im Nennspannungsbereich von 12 V bis AC
400 V/ DC 750 V benutzt werden!

- Der Spannungsprüfer entspricht der Schutzart
IP 64 und kann deshalb auch unter feuchten

Bedingungen verwendet werden (Bauform für den
Außenraum).
- Beim Prüfen den Spannungsprüfer an den Hand-
 haben/ Griffen und vollflächig umfassen.
- Spannungsprüfer nie länger als 30 Sekunden an
Spannung anlegen (maximal zulässige Einschalt-
dauer ED = 30 s)!

- Der Spannungsprüfer arbeitet nur einwandfrei
im Temperaturbereich von -10 °C bis +55 °C bei

einer Luftfeuchte von 20 % bis 96 %.
- Der Spannungsprüfer darf nicht zerlegt werden!
- Der Spannungsprüfer ist vor Verunreinigungen
und Beschädigungen der Gehäuseoberfläche zu
schützen.
- Der Spannungsprüfer ist trocken zu lagern.
- Als Schutz vor Verletzungen sind nach Gebrauch

des Spannungsprüfers die Kontaktelektroden
(Prüfspitzen) mit der beiliegenden Abdeckung zu
versehen!
Achtung:
Nach höchster Belastung, (d.h. nach einer Messung
von 30 Sekunden an AC 400V/ DC 750 V) muss eine
Pause von 240 Sekunden eingehalten werden!
Auf dem Gerät sind internationale elektrische Symbole
und Symbole zur Anzeige und Bedienung mit folgen-
der Bedeutung abgebildet:
Symbol Bedeutung
Gerät oder Ausrüstung zum Arbeiten
unter Spannung
Drucktaster
Wechselstrom
Gleichstrom
Gleich- und Wechselstrom
Drucktaster (handbetätigt); weist darauf
hin, dass entsprechende Anzeigen
nur bei Betätigung beider Drucktaster
erfolgen

Rechtsdrehsinn
Drehfeldrichtungsanzeige; die Dreh-
feldrichtung kann nur bei 50 bzw. 60 Hz
und in einem geerdeten Netz angezeigt
werden
Symbol für Phasen- und Drehfeld-
richtungsanzeige (Rechtsdrehfeld)
2. Funktionsbeschreibung 4.1 So prüfen Sie die Phase bei Wechselspannung
Der DUSPOL ® master ist ein zweipoliger Spannungs- -
prüfer nach IEC 61243-3 mit optischer Anzeige 
ohne eigene Energiequelle. Das Gerät ist für Gleich- -
und Wechselspannungsprüfungen im Spannungsbe-
reich von 12 V bis AC 400 V/ DC 750 V ausgelegt. -
Es lassen sich mit diesem Gerät bei Gleichspannung
® Polaritätsprüfungen und bei Wechselspannung auch -
die Phasenprüfungen vornehmen. Es zeigt die Drehfeld-
richtung eines Drehstromnetzes an, sofern der Stern- -
punkt geerdet ist.

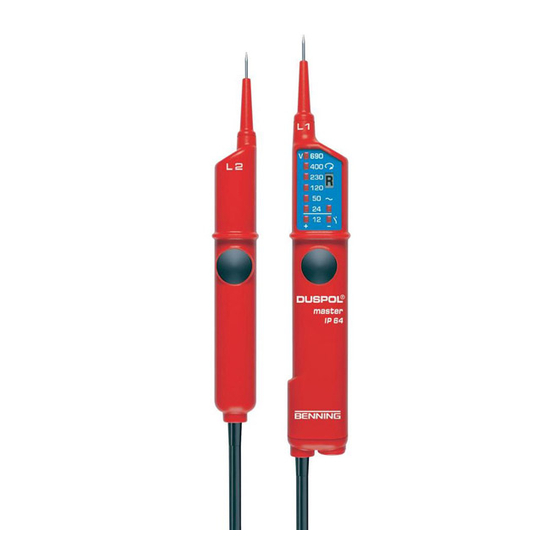

Der Spannungsprüfer besteht aus den Prüftastern
L1 , und L2 und einem Verbindungskabel . -
Der Prüftaster L1 hat ein Anzeigefeld . Beide
Prüftaster sind mit Drucktastern  versehen. Ohne
Betätigung beider Drucktaster lassen sich folgende Achten Sie unbedingt darauf, dass bei der einpoligen
Spannungsstufen (AC oder DC) anzeigen: 24 V+; Prüfung (Phasenprüfung) die Kontaktelektrode vom
24 V-; 50 V; 120 V; 230 V; 400 V; 750 V. Prüftaster L2
Bei Betätigung beider Drucktaster wird auf einen Hinweis:
geringeren Innenwiderstand geschaltet (Unterdrü- Die Anzeige auf dem LCD-Display  kann durch
ckung von induktiven und kapazitiven Spannungen). ungünstige Lichtverhältnisse, Schutzkleidung und
Hierbei wird nun auch eine Anzeige von 12 V+ und isolierende
12 V– aktiviert. Ferner wird ein Vibrationsmotor (Motor werden.
mit Unwucht) an Spannung gelegt. Ab ca. 200 V
5.
wird dieser in Drehbewegung gesetzt. Mit steigender
Spannung erhöht sich auch dessen Drehzahl und -
Vibration, so dass über die Handhabe des Prüftasters
L2 zusätzlich eine grobe Einschätzung der Span-
nungshöhe gemacht werden kann (z.B. 230/ 400 V). -
Die Dauer der Prüfung mit geringerem Geräteinnen-
widerstand (Lastprüfung) ist abhängig von der Höhe
der zu messenden Spannung. Damit das Gerät sich -
nicht unzulässig erwärmt, ist ein thermischer Schutz
(Rückregelung) vorgesehen. Bei dieser Rückregelung -
fällt auch die Drehzahl des Vibrationsmotors.
Das Anzeigefeld -
Das Anzeigesystem besteht aus kontrastreichen
Leuchtdioden (LED) , die Gleich- und Wech-
selspannung in Stufen von 12 V; 24 V; 50 V;
120 V; 230 V; 400 V; 750 V anzeigen. Bei den
angegebenen Spannungen handelt es sich um -
Nennspannungen. Bei Gleichspannung zeigen
die LED für 12 V und 24 V auch die Polari-
tät an (siehe Abschnitt 5). Eine Aktivierung der
12 V LED ist nur möglich, wenn beide Drucktaster
betätigt werden. Achten Sie unbedingt darauf, dass Sie den Span-
LCD-Anzeige
nungsprüfer nur an den isolierten Handhaben der
Die LCD-Anzeige  dient zur Phasenprüfung bei Prüftaster L1
Wechselstrom und zeigt auch die Drehfeldrichtung nicht verdecken und die Kontaktelektroden  nicht
eines Drehstromnetzes an. berühren!
3. Funktionsprüfung 5.1 So prüfen Sie die Polarität bei Gleichspannung
- Der Spannungsprüfer darf nur im -
Nennspannungsbereich von 12 V bis
AC 400 V/ DC 750 V benutzt werden!
- Spannungsprüfer nie länger als 30 Sekunden an -
Spannung anlegen (maximal zulässige Einschalt-
dauer ED = 30 s)!
- Unmittelbar vor dem Benutzen den Spannungs- -
prüfer auf Funktion prüfen!
- Testen Sie alle Funktionen an bekannten Span- -
nungsquellen.
• Verwenden Sie für die Gleichspannungsprü- -
fung z.B. eine Autobatterie.
• Verwenden Sie für die Wechselspannungs- -
prüfung z.B. eine 230 V-Steckdose.
Verwenden Sie den Spannungsprüfer nicht, wenn Achten Sie unbedingt darauf, dass Sie den Span-
nicht alle Funktionen einwandfrei funktionieren! nungsprüfer nur an den isolierten Handhaben der
Überprüfen Sie die Funktion der LCD-Anzeige  Prüftaster L1
durch einpoliges Anlegen des Prüftasters L1 an nicht verdecken und die Kontaktelektroden  nicht
einen Außenleiter (Phase). berühren!
4. So prüfen Sie Wechselspannungen 6.
- Spannungsprüfer nur im Nennspannungsbereich
von 12 V bis AC 400 V benutzen! -
- Spannungsprüfer nie länger als 30 Sekunden an
Spannung anlegen (maximal zulässige Einschalt- -
dauer ED = 30 s)!
- Umfassen Sie vollflächig die isolierten Handha-
ben/ Griffe und der Prüftaster L1 und L2. -
- Legen Sie die Kontaktelektroden  der Prüftaster
und an die zu prüfenden Anlagenteile. -
- Bei Wechselspannung ab 24 V, bei Betätigung
beider Drucktaster  (Lastprüfung) ab 12 V, -
leuchten die Plus- und Minus-LED  und  auf.
Darüber hinaus leuchten alle LED bis zum Stufen- -
wert der anliegenden Spannung.
- Bei Betätigung beider Drucktaster  wird im Prüf-
taster L2 , ab einer anliegenden Spannung von Bei Kontaktierung der beiden Kontaktelektroden 
ca. 200 V, der Vibrationsmotor in Drehbewegung an zwei in Rechtsdrehfolge angeschlossenen Phasen
gesetzt. Mit steigender Spannung erhöht sich eines Drehstromnetzes zeigt das LCD-Display  ein
seine Drehzahl. „R"-Symbol an. Ist bei zwei Phasen die Rechtsdreh-
Achten Sie unbedingt darauf, dass Sie den Span- folge nicht gegeben, erfolgt keine Anzeige.
nungsprüfer nur an den isolierten Handhaben der Die Prüfung der Drehfeldrichtung erfordert stets eine
Prüftaster L1 und L2 anfassen, die Anzeigestelle Gegenkontrolle! Zeigt das LCD-Display  die Rechts-
nicht verdecken und die Kontaktelektroden  nicht drehfolge bei zwei Phasen eines Drehstromnetzes an,
berühren! sind bei der Gegenkontrolle die beiden Phasen mit
vertauschten Kontaktelektroden  nochmals zu kon-
Spannungsprüfer nur im Nennspannungsbereich taktieren. Bei der Gegenkontrolle muss die Anzeige
12 V bis AC 400 V benutzen! im LCD-Display erloschen bleiben. Zeigt in beiden
Die Phasenprüfung ist im geerdeten Netz ab Fällen das LCD-Display ein „R"-Symbol an, liegt eine
230 V möglich! zu schwache Erdung vor.
Hinweis:
Umfassen Sie vollflächig die Handhabe/ Griff des
Prüftasters L1 . Die Anzeige auf dem LCD-Display  kann durch
Legen Sie die Kontaktelektrode  des Prüftasters ungünstige Lichtverhältnisse, Schutzkleidung und
L1 an den zu prüfenden Anlageteil. isolierende
Spannungsprüfer nie länger als 30 Sekunden an werden.
Spannung anlegen (maximal zulässige Einschalt-
dauer ED = 30 s)! 7. Allgemeine Wartung
Wenn auf dem Display der LCD-Anzeige  ein Reinigen Sie das Gehäuse äußerlich mit einem saube-
„R"-Symbol erscheint, liegt an diesem Anlagenteil ren trockenen Tuch (Ausnahme spezielle Reinigungs-
die Phase einer Wechselspannung. tücher). Verwenden Sie keine Lösungs- und/ oder
Scheuermittel, um den Spannungsprüfer zu reinigen.
nicht berührt wird! 8. Technische Daten
- Vorschrift,
IEC 61243-3
- Schutzart: IP 64, IEC 60529 (DIN 40050), auch
Standortgegebenheiten beeinträchtigt bei Niederschlägen verwendbar!
- Nennspannungsbereich
12 V bis AC 400 V/ DC 750 V
So prüfen Sie Gleichspannungen
- Innenwiderstand, Messkreis: 180 k, parallel
Der Spannungsprüfer darf nur im Nennspan- 4,7 nF (2,35 nF)
nungsbereich von 12 V bis DC 750 V benutzt - Innenwiderstand, Lastkkreis, beide Drucktaster
werden! betätigt!: ca. 3,7 k ...(150 k)
Spannungsprüfer nie länger als 30 Sekunden an - Stromaufnahme, Messkreis: max. I
Spannung anlegen (maximal zulässige Einschalt- (400 V) AC/ 4,4 mA (750 V) DC
dauer ED = 30 s)! - Stromaufnahme, Lastkreis - beide Drucktaster
Umfassen Sie vollflächig die isolierten Handha- betätigt!: I
ben/ Griffe und der Prüftaster L1 und L2. - Polaritätsanzeige: LED +; LED -
Legen Sie die Kontaktelektroden  der Prüftaster (Anzeigegriff = Pluspolarität)
und an die zu prüfenden Anlagenteile. - Anzeigestufen LED: 12 V+*, 12 V-*, 24 V+, 24 V-,
Bei Gleichspannung ab 24 V, bei Betätigung bei- 50 V, 120 V, 230 V, 400 V und 750 V (*: nur bei
der Drucktaster  (Lastprüfung) ab 12 V, leuchtet Betätigung beider Drucktaster)
die Plus-  oder Minus-LED  auf. Darüber - max. Anzeigefehler: U
hinaus leuchten alle LED bis zum Stufenwert der - Nennfrequenzbereich f: 0 bis 60 Hz
anliegenden Spannung. - Phasen- und Drehfeldrichtungsanzeige 50/ 60 Hz
Bei Betätigung beider Drucktaster  wird im Prüf- - Phasen-
taster L2 , ab einer anliegenden Spannung von ≥ U 230 V
n
ca. 200 V, der Vibrationsmotor in Drehbewegung - Vibrationsmotor, Anlauf: U
gesetzt. Mit steigender Spannung erhöht sich - max. zulässige Einschaltdauer: ED = 30 s (max.
seine Drehzahl. 30 Sekunden), 240 s Pause
- Gewicht: ca. 160 g
- Verbindungsleitungslänge: ca. 900 mm
und L2 anfassen, die Anzeigestelle - Betriebs-
- 10 °C bis + 55 °C (Klimakategorie N)
- Relative Luftfeuchte: 20 % bis 96 % (Klimakategorie N)
- Rückregelzeiten (thermischer Schutz):
Spannung
Der Spannungsprüfer darf nur im Nennspan-
nungsbereich von 12 V bis DC 750 V benutzt
230 V
werden!
Spannungsprüfer nie länger als 30 Sekunden an
400 V
Spannung anlegen (zulässige Einschaltdauer ED
= 30 s)!
750 V
Umfassen Sie vollflächig die isolierten Handhaben/
Griffe und der Prüftaster L1 und L2.
Legen Sie die Kontaktelektroden  der Prüftaster
und an die zu prüfenden Anlagenteile.
Leuchtet die LED  auf, liegt am Prüftaster der
„Pluspol" des zu prüfenden Anlageteiles.
Leuchtet die LED  auf, liegt am Prüftaster der
„Minuspol" des zu prüfenden Anlageteiles.
und L2 anfassen, die Anzeigestelle
So prüfen Sie die Drehfeldrichtung eines
Drehstromnetzes
Spannungsprüfer nur im Nennspannungsbereich
12 V bis AC 400 V benutzen!
Die Prüfung der Drehfeldrichtung ist ab 230 V
Wechselspannung (Phase gegen Phase) im geer-
deten Drehstromnetz möglich.
Umfassen Sie vollflächig die Handhaben/Griffe
und der Prüftaster L1 und L2.
Legen Sie die Kontaktelektroden  der Prüftaster
L1 und L2 an die zu prüfenden Anlageteile.
Die LED müssen die Außenleiterspannung anzei-
gen
Spannungsprüfer nie länger als 30 Sekunden an
Spannung anlegen (maximal zulässige Einschalt-
dauer ED = 30 s)!
Standortgegebenheiten beeinträchtigt
zweipoliger Spannungsprüfer:
(Spannungsklasse A):
3,3 mA
n
0,2 A (750 V)
s
± 15 %, ELV U – 15 %
n n
und Drehfeldrichtungsanzeige:
230 V
n
und Lagertemperaturbereich:
Zeit
30 s
9 s
2 s
