Bedienelemente für Mic/
Line/Instrument-Eingänge
Digi 002 Rack ist mit vier hochwertigen
Vorverstärkern mit verstellbarem Pegel und
Phantomspeisung ausgestattet (in Paaren
verstellbar, für Eingänge 1–2 und Eingänge 3–4).
Die Schalter für die Phantomspeisung befinden
sich auf der Rückseite von Digi 002 Rack.
Eingänge 1–4 sind für Mikrofone, Instrumente
(direkter Eingang) oder Linepegel-Signale
ausgelegt. Eingänge 5–8 sind nur für
Linepegel-Signale ausgelegt.
Für diese Eingänge wird im standardmäßigen
Pro Tools I/O Setup-Dialogfeld „Mic/Line 1–4"
angezeigt.
Mic/Line/Instrument Selector-Schalter
High-Pass Filter-Schalter
1 GAIN
2 GAIN
Bedienelement für die Eingangsverstärkung

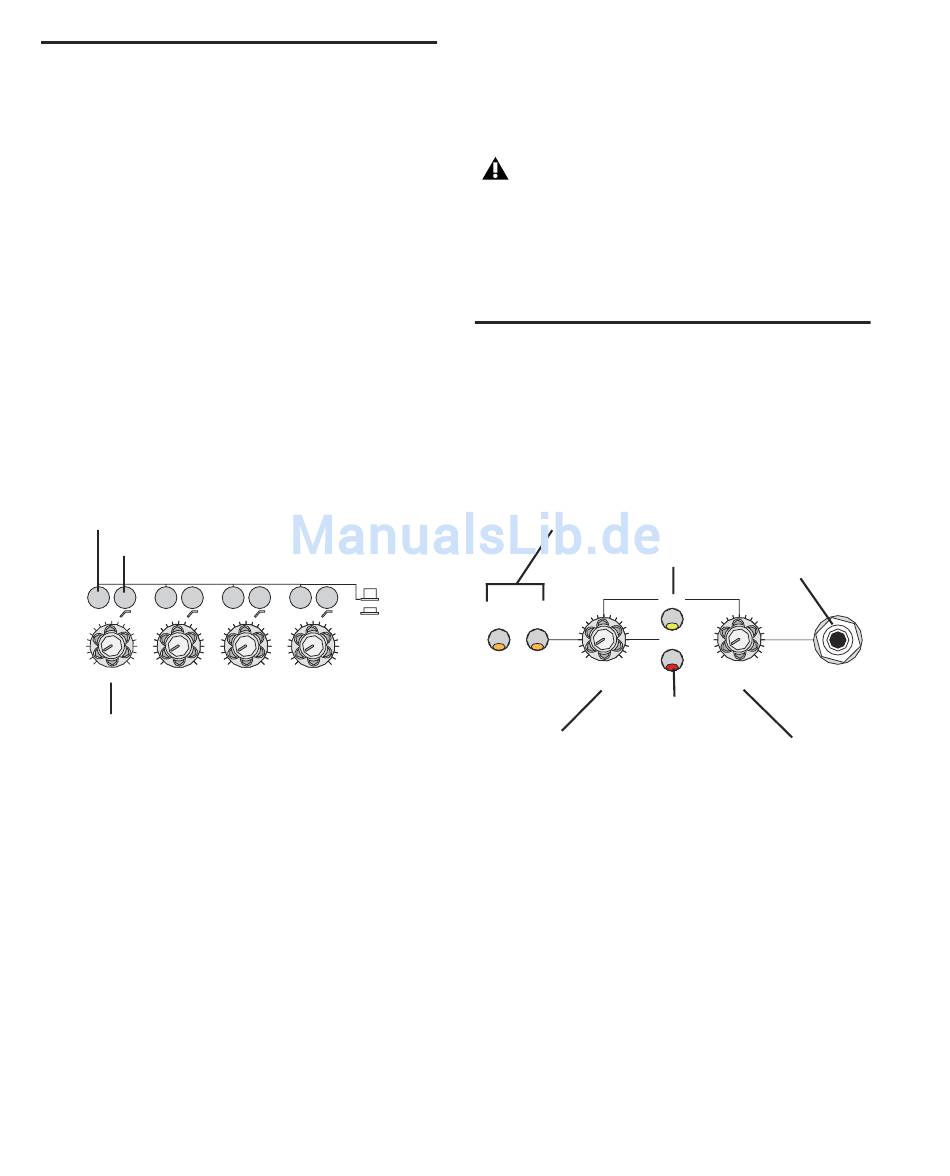

Digi 002 Rack-Bedienelemente für die Eingänge 1–4
Für die Eingänge 1–4 gibt es folgende
Bedienelemente:
Mic/Line/Instrument Selector: Mit diesem
Schalter kann der Eingang zwischen Mikrofon-
und Line (Instrument)-Betriebspegeln
umgeschaltet werden.
High-Pass Filter-Schalter: Dieser Schalter
aktiviert einen High-Pass Filter (75 Hz,
12 dB/Oktave Rolloff) auf dem Eingang, mit
dem Nebengeräusche oder Netzbrummen
herausgefiltert werden.
54
Erste Schritte mit Digi 002 und Digi 002 Rack
LINE/ INST
MIC
3 GAIN
4 GAIN
Bedienelement für die Eingangsverstärkung:
Der Regler dient zur Einstellung der Eingangs-
verstärkung in einem Bereich zwischen +15 dB
und +60 dB.
Verwenden Sie den Mic Selector nur, wenn
das Mikrofon über ein XLR-Kabel
verbunden ist. Wenn der Anschluss frei ist
und Sie den Schalter trotzdem aktivieren,
kann dies zu Hintergrundrauschen führen.
Abhör-Bedienelemente
Die Abhör-Bedienelemente von Digi 002 Rack
bieten verschiedene Optionen zum Routen von
Ausgängen und Abhören alternativer
Eingangsquellen.
Bedienelemente für alternative Eingänge
Mono-Ausgangsschalter
ALT SRC
ALT SRC
TO IN 7-8
TO MON
MONITOR
LEVEL
Stummschaltung
Monitor-
Level (Bedienelement)
Abhör- und Kopfhörer-Bedienelemente von
Digi 002 Rack
Bedienelemente für alternative
Eingänge
Zusätzlich zu den standardmäßigen acht
analogen Eingängen bietet Digi 002 Rack ein
separates -10 dBV-Eingangspaar für Geräte wie
CD-Spieler oder Bandmaschinen.
Kopfhörer-
buchse
MONO
MUTE
HEADPHONE
LEVEL
Kopfhörer-Level
(Bedienelement)
