4.2.3 Axial-Fußventile:
•
Schließen Sie die Axial-Fußventile mit den Saugschläuchen (PVC-transparent) an die Sauganschlüsse der
Dosierpumpen an. Achten Sie darauf, dass die Saugleitungen möglichst senkrecht – ohne „Schleifen" –
verlegt werden, um die Bildung von „Luft-/Gassäcken" zu vermeiden.
•
Schieben Sie abschließend die Entlüftungsschläuche (PVC-transparent) auf die entsprechenden Schlauch-
nippel an den Dosierköpfen und verlegen Sie das andere Ende zurück in den Chemikalienbehälter.
4.3
Elektrischer Anschluss
•
Führen Sie die Spannungsversorgung (siehe Typenschild) bis in die unmittelbare Nähe des Gerätes und
installieren Sie eine entsprechende Steckdose (Feuchtraum-Ausführung). Da das Gerät über keinen eige-
nen Schalter zur Unterbrechung der Spannungsversorgung verfügt, hat der Netzstecker des Gerätes eine
Not-Aus-Funktion.
Achtung!
Das Gerät verfügt über zwei sehr empfindliche Meßeingänge!
•
Stellen Sie in jedem Fall einen Potentialausgleich zum Schwimmbeckenwasser her!
•
Schließen Sie bei Verwendung einer EMEC-Durchflussarmatur (z.B. Typ PEF1... oder PEF5)
den Potential-Ausgleichsstift in der Armatur an den Schutzleiter der Spannungsversorgung
des Gerätes an.
•
Schließen Sie die beiden Niveauschalter der Axial-Fußfilter oder LASP – Sauglanzen mit den BNC-
Steckern an die beiden Geräteanschlüsse mit der Bezeichnung „LEVEL" an.
•
Schließen Sie die pH-Messelektrode an den BNC-Geräteanschluss mit der Bezeichnung „pH" (Farbe Blau)
an.
•
Schließen Sie den Chlorsensor an das Sensor-Anschlusskabel mit der Bezeichnung „ECL 1" an.
Warnung:
Stellen Sie jederzeit sicher, dass das Gerät bei mangelndem Messwasserfluß in den Betriebs-
modus „Stand-by" geht, oder abgeschaltet wird!
•
Das „WDPHCL" verfügt über ein potentialfreies Alarmrelais zur Ausgabe einer Sammelstörmeldung.
Die Störmeldung kann an dem rechten, schwarzen Geräte-Normstecker mit Kabel und offenen Kabelenden
(schwarz/rot) abgegriffen werden.
R2-11-11
Technische Änderungen sowie Druckfehler vorbehalten

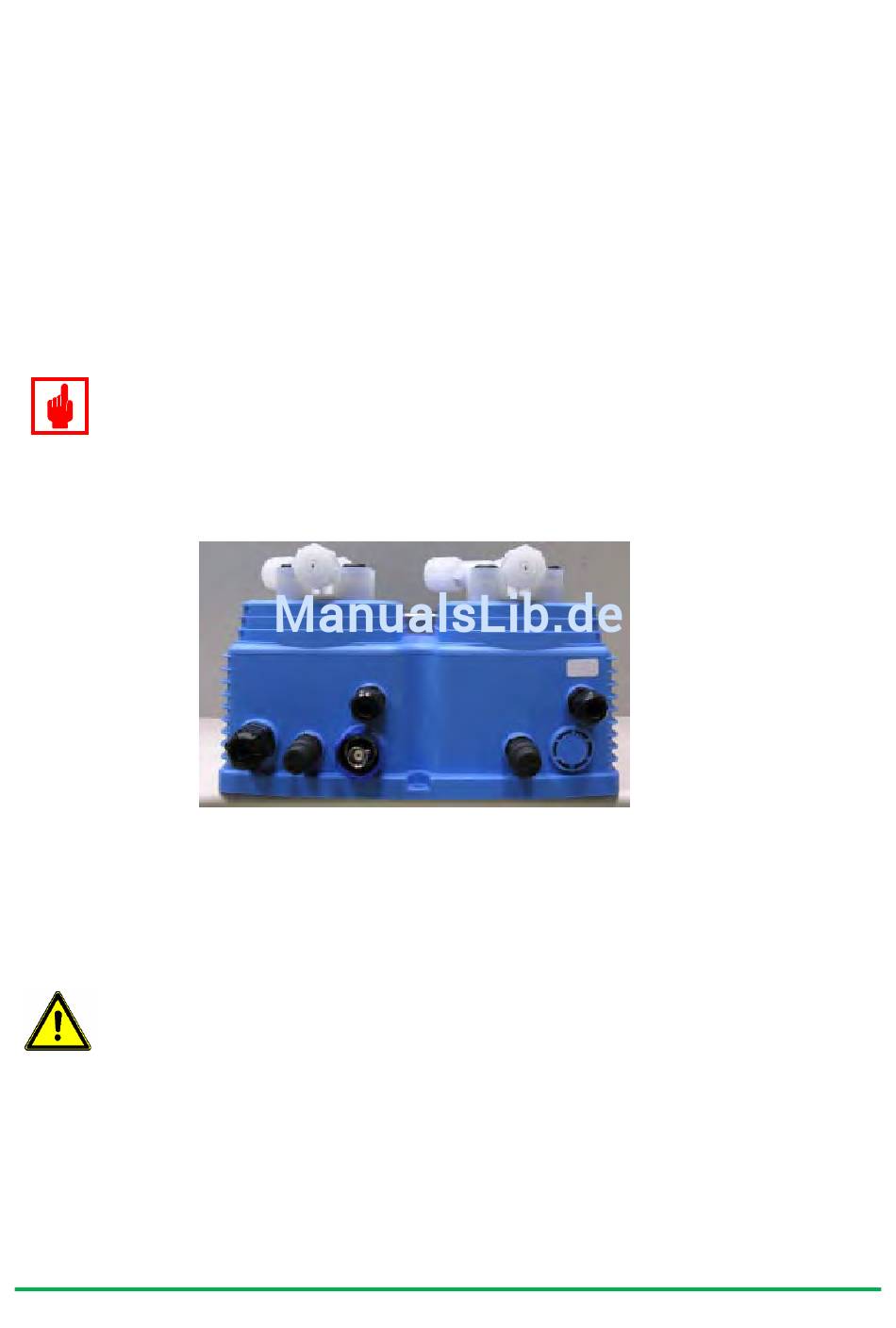

ECL1
