1 Positionieren Sie das Führungsrohr (1) in der Grundposition und montieren Sie im Falle der
AVRZD den Zapfen (6). Siehe hierzu die Anleitung der jeweiligen Absenkvorrichtung (AVR
bzw. AVRZ).
Achten Sie auf Abstand „A". Dieser ist zwingend einzuhalten!
2 Halten Sie die Distanzstücke (7) an die Flansche des Führungsrohres (1) und markieren Sie
die Bohrlöcher (8).
3 Führungsrohr (1) und Distanzstücke (7) entfernen, Bohrlöcher (8) bohren. Bohrlochdurch-
messer = 15mm.
4 Distanzstücke mit Sechskantschraube (3), Scheibe (4) und Scheibe (5) an das Führungsrohr
(1) montieren.
5 Führungsrohr (1) ablassen. Bei Absenkvorrichtung AVRD auf Abstand zwischen Führungs-
rohr (1) und Einbaurohr achten. Bei Absenkvorrichtung AVRZD Führungsrohr (1) über den
Zapfen (6) bis auf das Einbaurohr ablassen. Bohrlöcher markieren und Führungsrohr (1) wie-
der ent-fernen.
6 Kontrollieren Sie Abstand „A", ggf. müssen die Distanzstücke oder das Bauwerk abgeändert
werden!
7 Verbundanker (2) laut "Montageblatt Verbundanker' setzen und aushärten lassen.
Beachten Sie die Bohrungsabstände für Verbundanker!
8 Führungsrohr (1) auf die Ankerstangen und bei AVRZD auf den Zapfen schieben und mit
Scheiben, Federringen und Muttern befestigen. Die Muttern mit hochfester Schraubensiche-
rung (z. B. Loctite 2701) dauerhaft sichern.
1
A

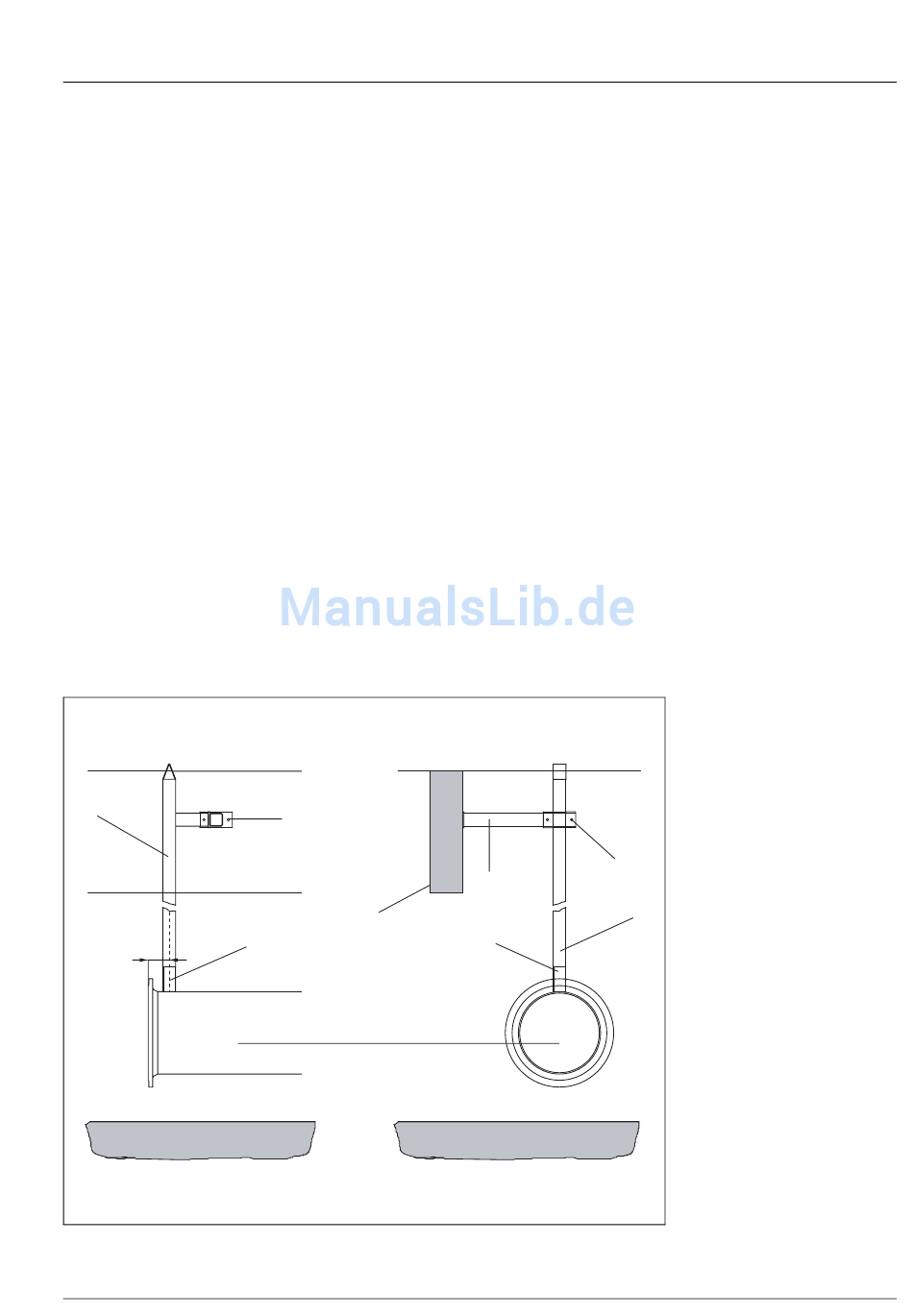

Abb. G-6: Montage Absenkvorrichtung AVRZD
E:\shares\Baprod\BA\subtec_m\appendix\d\mixer\avr.fm
2
Bauwerk
6
Einbaurohr
Absenkvorrichtungen AVR...
8
7
1
6
Führungsrohr montieren
