Absenkvorrichtungen AVU...
F-4
3 Das Führungsrohr (1) mittig an den Rohrhalter (4) anlegen. Mit geeignetem Hilfsmittel so
festklemmen, das die Flanschbohrungen sichtbar sind.
4 Durchgangsbohrungen markieren.
5 Endgültige Länge des Führungsrohres markieren. Wir empfehlen einen Abstand von 300mm
bis 400mm.
6 Führungsrohr (1) vom Rohrhalter (4) lösen und waagrecht ablegen. Die Markierungen zeigen
dabei nach oben.
7 Den Rohrhalter (4) vom Wandhalter (8) lösen.
8 Durchgangsbohrungen bohren.
9 Das Führungsrohr (1) an der markierten Stelle absägen.
10 Bohrlöcher und Sägekante entgraten, Korrosionsschutz wieder herstellen.
11 Die Klemmleiste (5) soweit absägen, dass sich der Vierkantstopfen (9) vollständig einschie-
ben lässt. Es muss ein Mindestabstand von 20mm zum Gewinde eingehalten werden!
12 Korrosionsschutz wieder herstellen.
13 Klemmleiste (5) in das Führungsrohr (1) einschieben und den Rohrhalter (4) mit den Sechs-
kantschrauben (6) daran befestigen, jedoch nicht vollständig festziehen.
14 Das Führungsrohr (1) mit dem Vierkantstopfen (9) verschließen.
markierte Rohrlänge herstellen
10
8
4
1
2

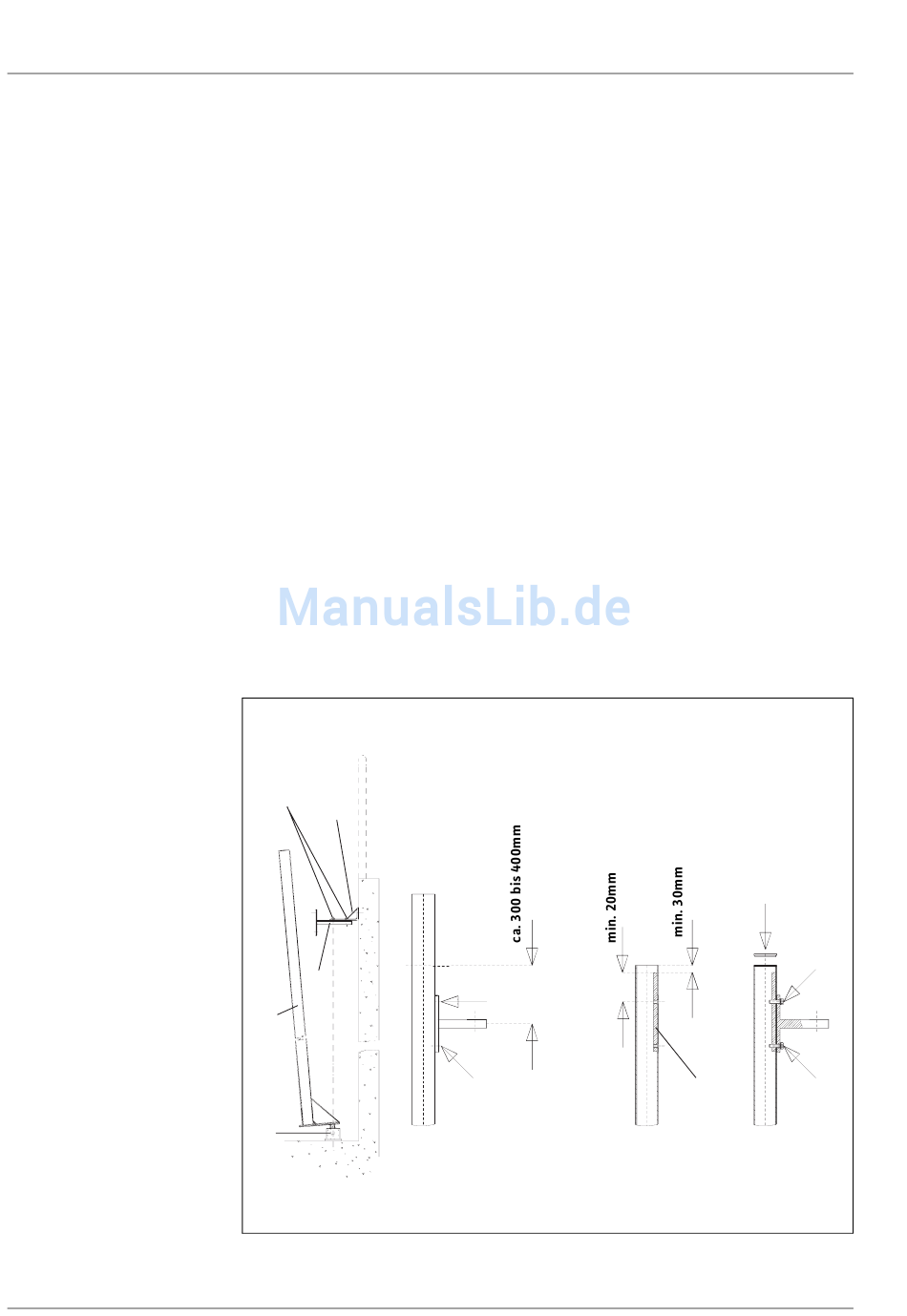

Abb. F-3: Führungsrohr anpassen und bearbeiten
Klemmleiste (5) anpassen
AVU 50, 60 = 9mm
AVU 80-150 = 13mm
AVU 50, 60 = 9mm
AVU 80-150 = 13mm
Montage
9
6
4
5 6
