Tauchmotorrührwerke Typ RZP
Fest montiert am Druckrohr
Flexibler Einbau am Druckrohr
mit Hilfe einer Absenkvorrich-
tung AVR... (Standardausfüh-
rung)
Montage
Fest montiert am Druckrohr:
B-2
Es sind folgende Aufstellungsarten möglich:
Bei dieser Einbauart wird die RZP-Maschine mittels bautechnisch zugelassener Verbindungsschrau-
ben direkt am Druckrohr befestigt. Die Montage, Service- und Reparaturarbeiten sowie die Demon-
tage kann nur bei leerem Becken durchgeführt werden.
Druckrohr

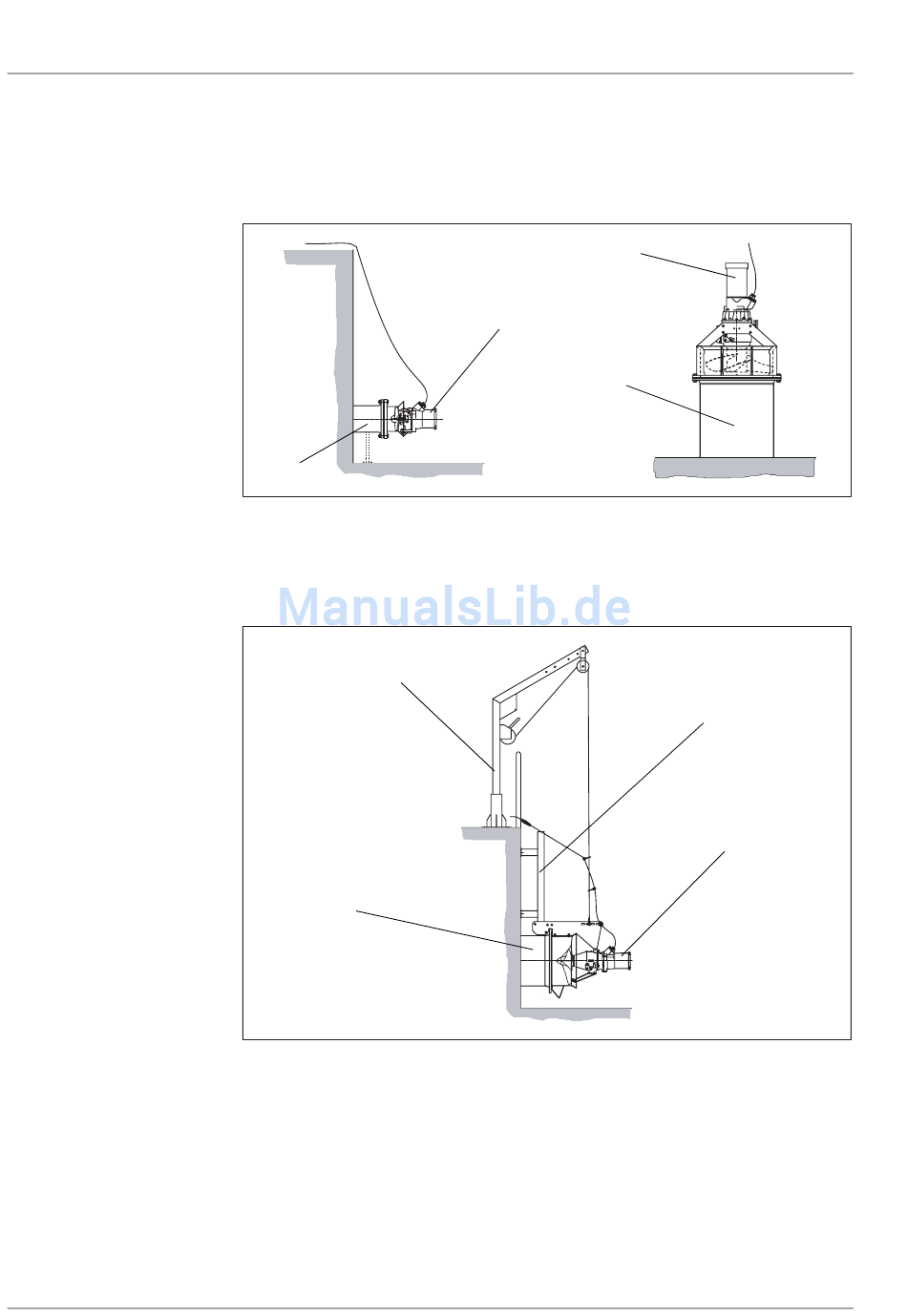

Abb. B-2: Festmontage
Bei der Montage der RZP-Maschine mittels einer Absenkvorrichtung kann diese jederzeit aus dem
Becken gehoben werden. Dies hat die Vorteile, dass bei sämtlichen Arbeiten das Becken nicht
geleert werden muss und die RZP-Maschine jederzeit an einem anderen Ort zum Einsatz kommen
kann.
Hilfshebevorrichtung
Druckrohr
Abb. B-3: Montage mit Absenkvorrichtung
Bei der Montage muss darauf geachtet werden, dass die Fundamente für
diese Belastung ausgelegt sind und das Druckrohr bauseitig vorhanden
ist!
Beachten Sie bei dieser Montageart, dass bei sämtlichen Arbeiten das
Becken entleert werden muss!
RZP-Maschine
RZP-Maschine
Druckrohr
Absenkvorrichtung AVR...
RZP-Maschine
