5 Stativeinheit (1) vom Wandhalter lösen und waagrecht ablegen. Die Markierungen zeigen
dabei nach oben.
6 Den Wandhalter (4) lösen.
7 Verbundanker (2) laut "Montageblatt Verbundanker' im Beckenboden setzen und aushärten
lassen.
8 Durchgangsbohrungen in der Stativeinheit (1) bohren.
9 Die Stativeinheit (1) an der markierten Stelle absägen.
10 Bohrlöcher und Sägekante entgraten, Korrosionsschutz wieder herstellen.
11 Die Klemmleiste (5) soweit absägen, dass sich der Vierkantstopfen (7) vollständig einschie-
ben lässt. Es muss ein Mindestabstand von 20 mm zum Gewinde eingehalten werden!
12 Korrosionsschutz wieder herstellen.
13 Klemmleiste (5) in die Stativeinheit (1) einschieben und den Wandhalter (4) mit den Sechs-
kantschrauben (6) daran befestigen, jedoch nicht vollständig festziehen.
14 Die Stativeinheit (1) mit dem Vierkantstopfen (7) verschließen.
1 Die Stativeinheit (1) an der Hilfshebevorrichtung befestigen und langsam in das Becken
ablassen.
2 Die Stativeinheit (1) mit Wandhalter (4) vorsichtig auf die Ankerstangen im Beckenboden
und im Podest / der Brücke aufsetzen. Stativeinheit (1) dabei leicht schräg halten.
3 Stativeinheit (1) mit den Sechskantmuttern, den Scheiben und den Federringen am Becken-
boden vollständig befestigen. Die Sechskantmutter mit hochfester Schraubensicherung (z.
B. Loctite 2701) sichern.
4 Den Wandhalter (4) mit den Sechskantmuttern, den Scheiben und den Federringen am
Podest / an der Brücke vollständig befestigen. Die Sechskantschrauben (6) vollständig anzie-
hen. Die Sechskantmutter mit hochfester Schraubensicherung (z. B. Loctite 2701) sichern
markierte Rohrlänge herstellen
13mm
13mm

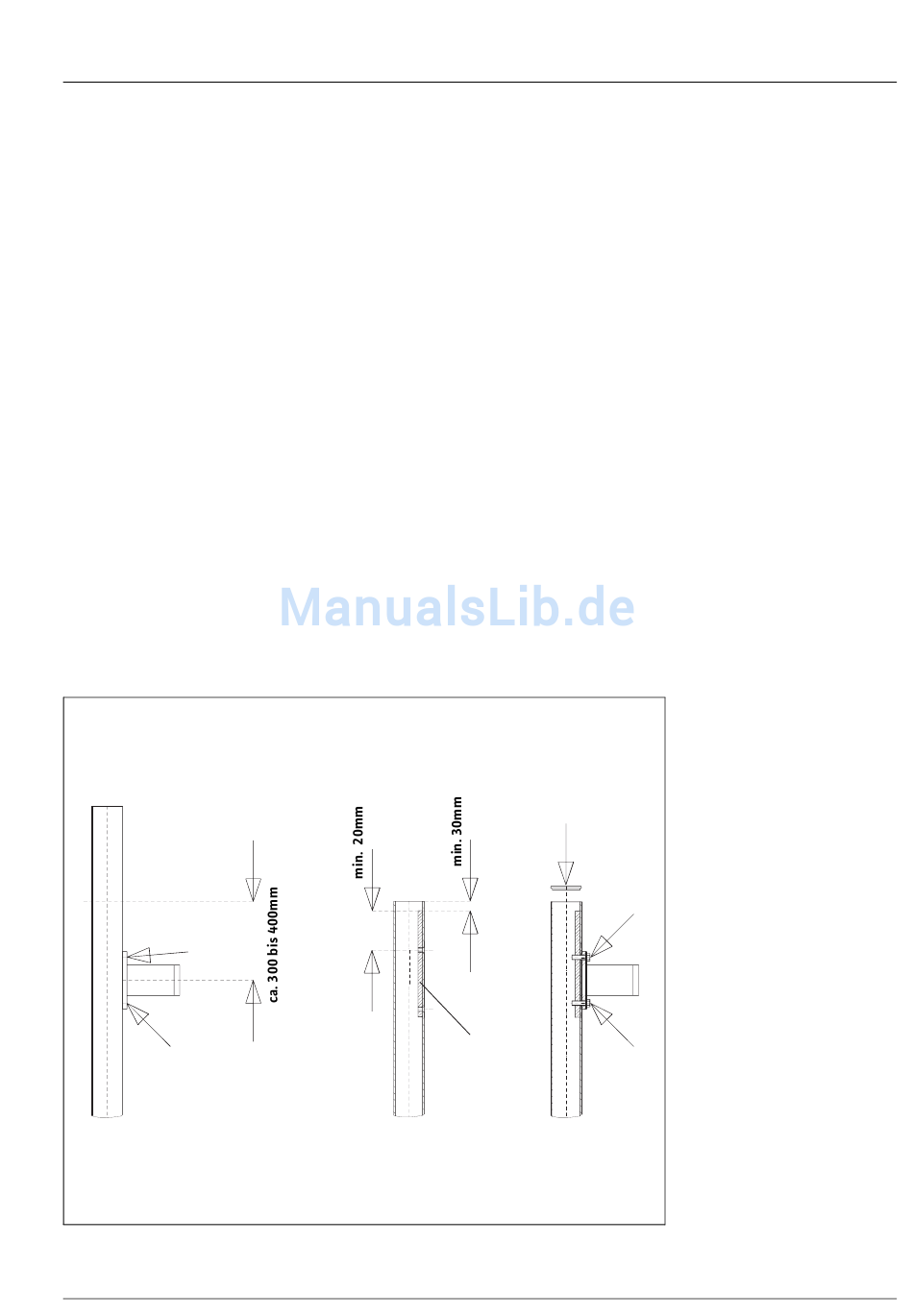

Abb. F-8: Absenkvorrichtung komplett einbauen
E:\shares\Baprod\BA\subtec_m\appendix\d\mixer\avu.FM
Klemmleiste (5) anpassen
5
Absenkvorrichtungen AVU...
Absenkvorrichtung komplett
einbauen
Montage
7
6
4
6
F-9
