1 Führungsrohr (1) am Hebezeug befestigen und über dem Druck- bzw Mauereinbaurohr
ablassen. Der Abstand zwischen Führungsrohr (1) und Einbaurohr muss zwischen 10mm und
20mm betragen.
2 Führungsrohr (1) genau mittig und lotrecht über dem Einbaurohr ausrichten. Der Abstand „A"
laut Zeichnung muss genau eingehalten werden, ggf. sind Änderungen am Bauwerk vorzu-
nehmen.
Siehe hierfür Tabelle Maßangaben zu Abstand „A"
3 Bohrlöcher markieren und Führungsrohr (1) wieder entfernen.
4 Verbundanker (2) laut "Montageblatt Verbundanker' setzen und aushärten lassen.
Beachten Sie die Bohrungsabstände für Verbundanker!
5 Führungsrohr (1) auf die Ankerstange schieben und mit Scheibe, Federring und Mutter
befestigen. Die Mutter mit hochfester Schraubensicherung (z. B. Loctite 2701) dauerhaft
sichern.
2
1
A

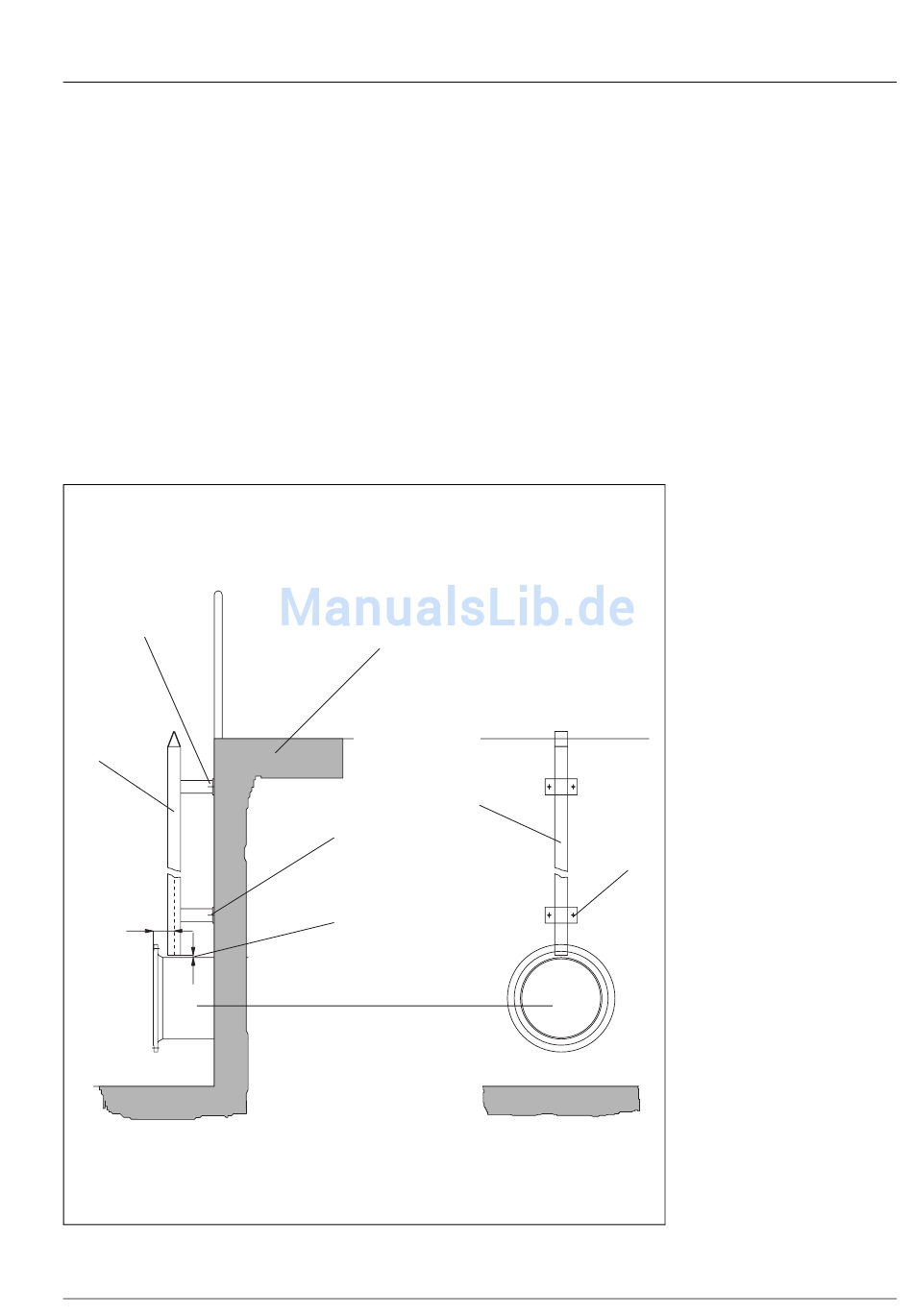

Abb. G-2:
Montage Absenkvorrichtung AVR
E:\shares\Baprod\BA\subtec_m\appendix\d\mixer\avr.fm
Bauwerk
1
2
10 - 20mm
Einbaurohr
Absenkvorrichtungen AVR...
Führungsrohr montieren
