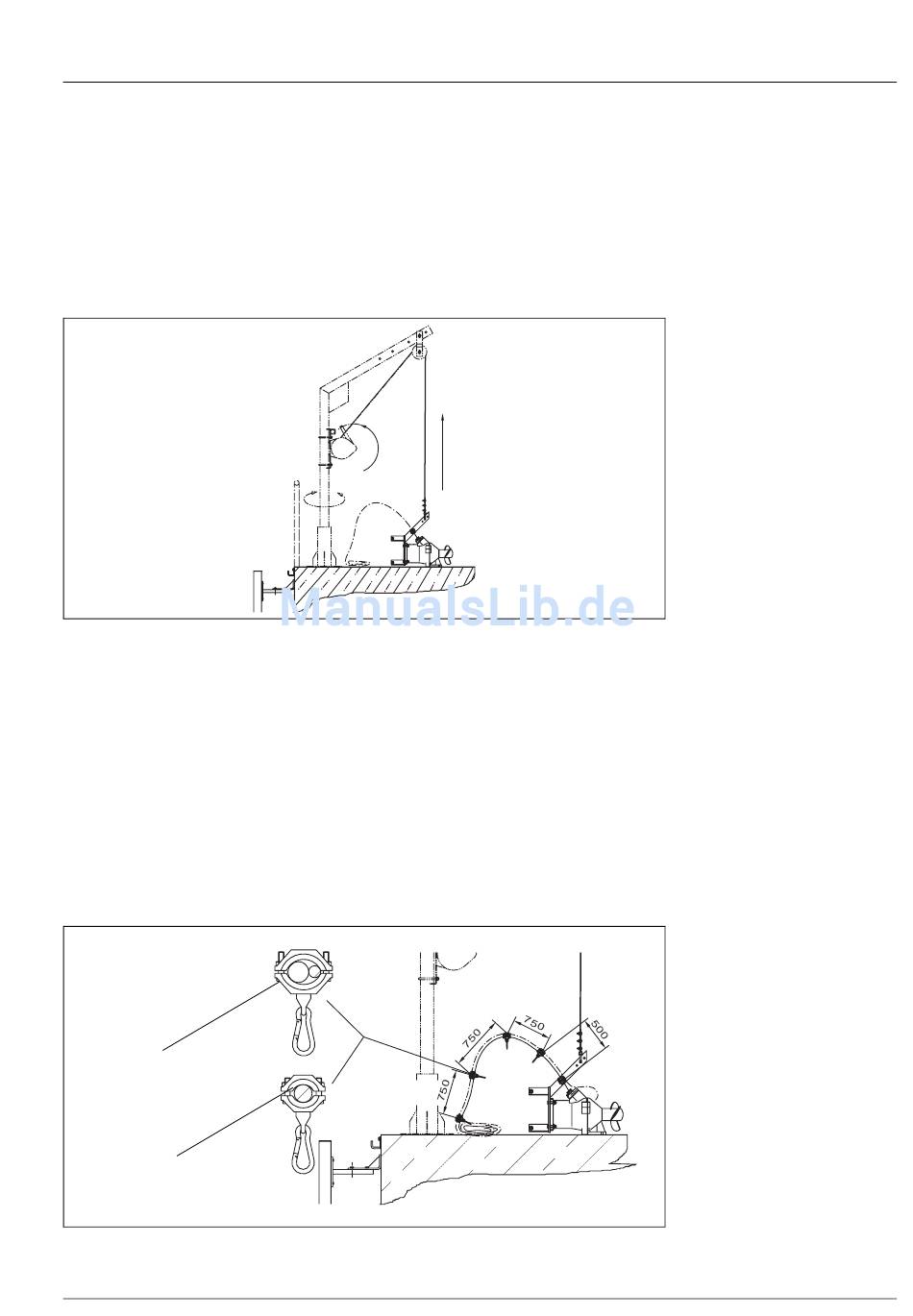

Schritt 1:
Falls bereits werkseitig montiert, bitte durchgehende Kunststoffrollen, Steckachsen
und Klappsplinte am Gleitschlitten abmontieren. Die Teile griffbereit für die Endmon-
tage lagern. Die Klappsplinte sind mit Ketten am Gleitschlitten befestigt. Bringen Sie
Ihr Hebezeug in die richtige Position und befestigen Sie das Zugseil an der Maschine.
Bei der Ausführung mit kurzen fest montierten Rollen entfällt dieser
Vorgang!
Abb. 5-2:
Demontage
Schritt 2:
Legen Sie alle Stromzuführungskabel aus und führen Sie die Kabel durch die Kabelhal-
ter am Haltebügel. Das Kabel ist so zu befestigen, dass sich an der Maschine ein klei-
ner Bogen bildet. Es müssen alle Stromzuführungskabel durch die Kabelhalter geführt
werden.
Kabelhalter für 2 Kabel
Kabelhalter für 1 Kabel
Abb. 5-3:
Befestigung der Kabelhalter
E:\shares\Baprod\BA\subtec_m\mixers\d\tr2240\installation.fm
Aufstellung
5-5
