1 Zapfen (6) auf das Einbaurohr stellen.
2 Führungsrohr (1) am Hebezeug befestigen und über dem Druck- bzw Mauereinbaurohr
ablassen. Das Führungsrohr (1) muss über den Zapfen gleiten.
Führungsrohr (1) genau mittig und lotrecht über dem Einbaurohr ausrichten. Der Abstand „A"
laut Zeichnung muss genau eingehalten werden, ggf. sind Änderungen am Bauwerk vorzu-
nehmen.
Siehe hierfür Tabelle „Maßangaben zu Abstand „A"
3 Position des Zapfens (6) markieren, Führungsrohr entfernen und Zapfen (6) am Einbaurohr
anschweißen.
4 Führungsrohr (1) über den Zapfen (6) bis auf das Einbaurohr ablassen. Bohrlöcher markieren
und Führungsrohr (1) wieder entfernen.
Verbundanker (2) laut "Montageblatt Verbundanker' setzen und aushärten lassen.
Beachten Sie die Bohrungsabstände für Verbundanker!
5 Führungsrohr (1) auf den Zapfen (6) und die Ankerstangen schieben und mit Scheiben,
Federringen und Muttern befestigen. Die Muttern mit hochfester Schraubensicherung (z. B.
Loctite 2701) dauerhaft sichern.
2
1
A

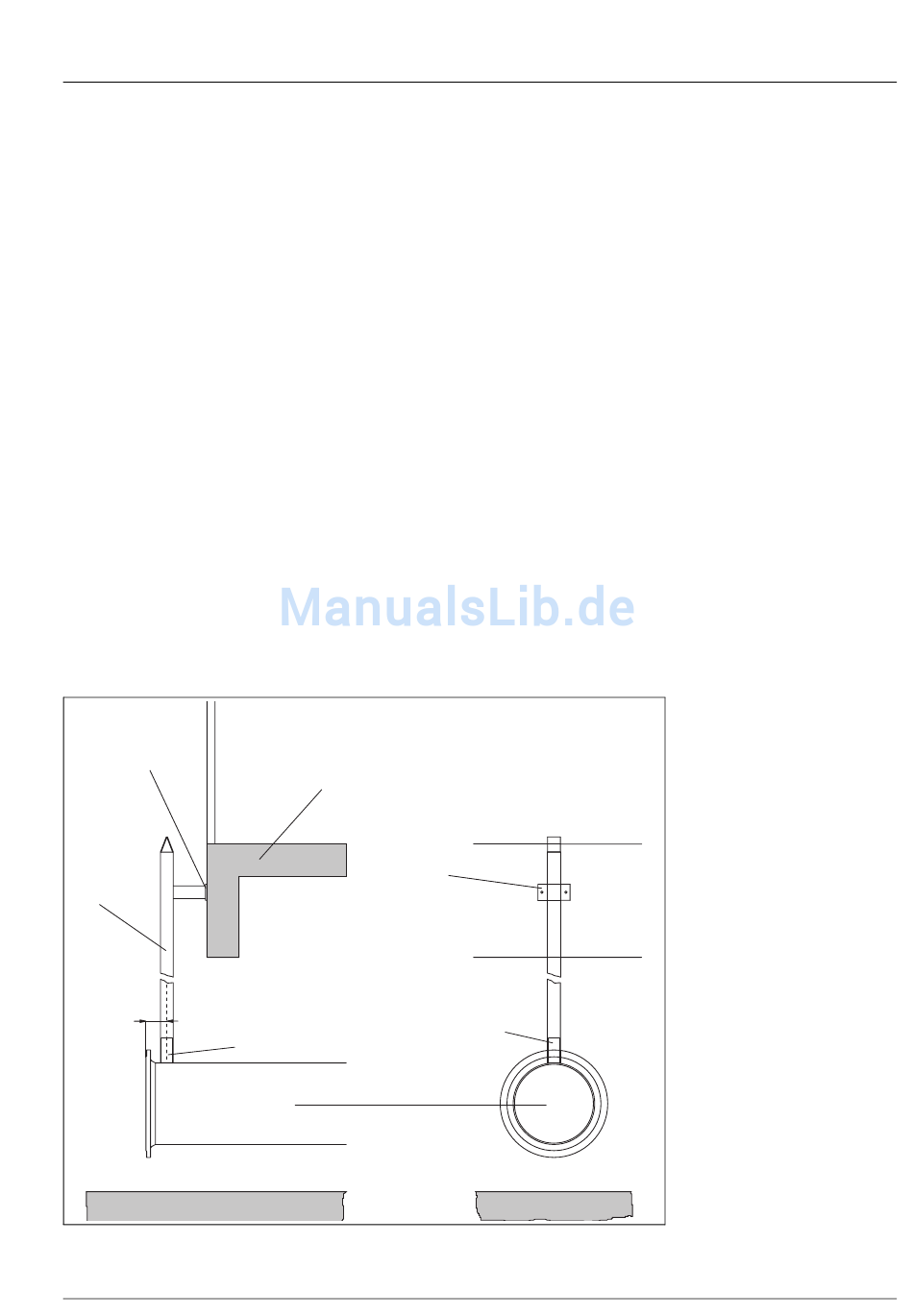

Abb. G-4:
Montage Absenkvorrichtung AVRZ
E:\shares\Baprod\BA\subtec_m\appendix\d\mixer\avr.fm
Bauwerk
6
Einbaurohr
2
6
Absenkvorrichtungen AVR...
Führungsrohr montieren
G-5
