Wux-Mix-on-Fader

Aux-Mix-on-Fader

„Aux-Mix-on-Fader" bietet eine Darstellung eines
einzelnen Aux-Mix (oder Aux-Bus) mit großen Fadern.
Mit der Auswahl verschiedener Fader-Bänke können Sie
alles sehen und einstellen, was an den ausgewählten
Aux-Bus gesendet wird.
Hier ein Beispiel:
1. Wählen Sie die Fader-Bank-Eingänge 1–8 aus. (1)
2. Wählen Sie Aux 1 (2)
3. Die Fader, die Sie hier sehen (6), sind die Aux Sends
von den Eingangskanälen 1–8 zum Aux Mix 1.
4. Wählen Sie FX-Master (1).
5. Die Fader, die Sie sehen, sind die Aux Sends von den
FX Master-Bänken zum Aux Mix 1.
6. Beachten Sie, dass bei Auswahl von Aux Mix 1 einige
der kleinen weißen Fader in den Fader-Bänken fehlen.
Diese Kanäle sind für die ausgewählte Aux-Mischung
nicht verfügbar. Die für den Aux Mix nicht verfügbaren
Kanäle sind die Aux-Kanäle.
TouchMix-30 Pro
Das TouchMix-30 Pro ist ein bisschen anders. Was die
Aux Mix-Kanäle 1–8 betrifft, unterscheidet er sich nicht
vom TouchMix-8 und TouchMix-16. Wenn Sie allerdings
Aux Mix 9–14 auswählen, werden Sie feststellen, dass
jetzt auch die Aux-Kanäle 1–8 verfügbar sind. Das heißt,
dass Sie einen bereits gemischten Aux-Ausgang (jeder
der Aux Mix-Kanäle 1–8 oder alle von diesen) an einen
oder mehrere der Aux Mix-Kanäle 9–14 senden können.
TouchMix-30 Pro-Aux-Kanäle fungieren auch als Mischmatrices. Eine Mischmatrix ermöglicht es dem Bediener, aus vorhandenen Haupt-, Zusatz- und
Subgruppenmischungen eine neue Mischung zu erstellen.
Zusammenfassung
Auf den Aux-Kanälen kann Folgendes gemischt werden:
• Aux-Kanäle 1–8:
•
Aux-Kanäle 9–14:
HINWEIS: Um den L/R Hauptkanal einer Aux-Mischung hinzuzufügen, wählen Sie die Aux-Ausgangs-Faderbank 9–14.

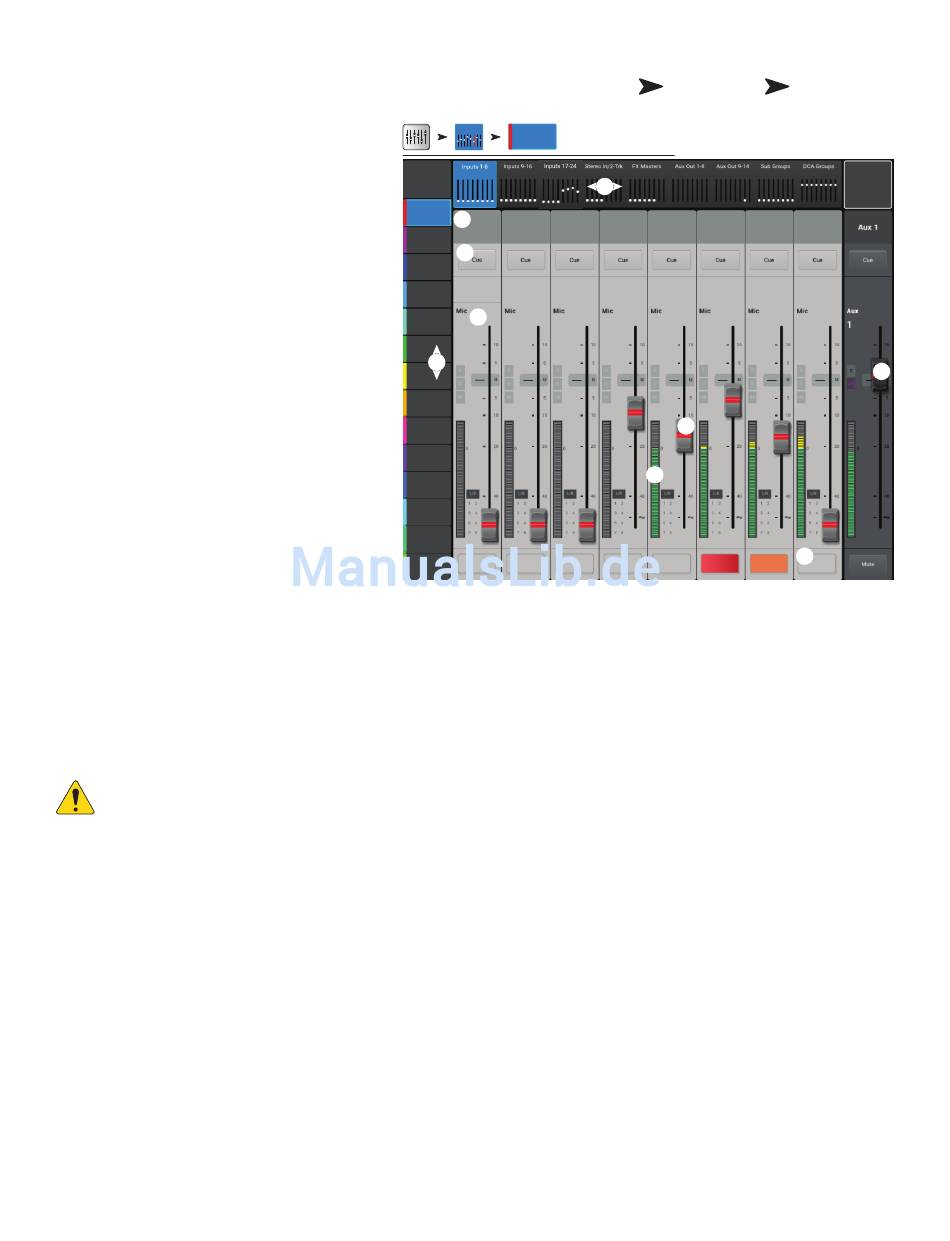

Beschreibung der Bedienelemente:
1. Fader-Bank-Wahlschalter
anzuzeigen.
2. Aux Mix-Auswahlschaltfl ächen
anzuzeigen.
3. Kanalauswahl und deskriptiver Name
betreffenden Kanal. Auf dem Setup-Bildschirm des betreffenden Kanals können Sie diesen Namen ändern.
4. – Sendet Signale vom Kanaleingang an die Kopfhörer- und/oder Monitorausgänge.
Cue (Schaltfl ächen)
5. System-Kanalnamensfelder
6. Aux-Send-Fader – Passt den Audiopegel des ausgewählten Kanals an die ausgewählte Aux-Mischung an. Sie sind farblich den Aux
Mix-Auswahlschaltfl ächen angepasst.
7. – Zeigt den Audiopegel des Kanals vor dem Fader/nach Kompressor und Gate an.
Kanaleingangsskala
8. Aux-Mischungs-Master-Fader
beinhaltet alle Aux-Sends an diese Aux-Mischung. Ändert sich bei Auswahl einer anderen Aux-Mischung.
9. Mute (Schaltfl ächen) – Mit diesen Schaltfl ächen wird das Aux-Send nur für den zugehörigen Kanal stummgeschaltet.
• Orange: gibt an, dass der Kanal von der L/R-Hauptkanalmischung, einer Mute-Gruppe oder einer DCA-Gruppe stummgeschaltet ist.
• Rot: gibt an, dass der Kanal für die ausgewählte Aux-Mischung stummgeschaltet ist.
1001108-04-E
Main Mix
L/R
Aux 1
Aux 1
Aux 2
Aux 2
Aux 3
Aux 3
Aux 4
Aux 4
Aux 5
Aux 5
Aux 6
Aux 6
Aux 7
Aux 7
Aux 8
Aux 8
Aux 9
Aux 9
Aux 10
Aux 10
Aux 11
Aux 11
Aux 12
Aux 12
Aux 13
Aux 13
Aux 14
Aux 14
alle TouchMix-Modelle – alle Eingänge, alle Effekte/nur TouchMix-30 Pro – L/R Haupt, alle Subgruppen
(nur TouchMix-30 Pro) alle Eingänge, alle Effekte, L/R Haupt, alle Subgruppen, Aux-Kanäle 1–8
– Berühren Sie die Nummer einer Fader-Bank, um den ausgewählten Aux Mix für die ausgewählte Fader-Bank
– Wählen Sie einen Aux Mix aus, um die betreffende Aux-Mischung für die ausgewählte Fader-Bank
– Durch Berühren eines Kanalwahlschalters gelangen Sie zu den Detailinformationen über den
– 1 Mic, 2 Mic usw. Diese Namen dürfen nicht geändert werden.
– Ermöglicht die Einstellung des allgemeinen Pegels der ausgewählten Aux-Mischung. Dieser Pegel
„Home"
berühren
Inputs 17-24 Aux 1
Aux 1
Inputs 1-8
1
3
In 1 In 2 In 3
4
5
1 2 3 4
2
Mute Mute Mute
121
Eine Fader-Bank
auswählen
In 4 In 5 In 6 In 7
5 6 7
6
7
Mute Mute Mute Mute
Eine Aux-Mischung
auswählen
Scene:
Default
Aux 1
In 8
8
8
9
Mute
