Einrichten des Systems
Geräte für die Gruppe auswählen

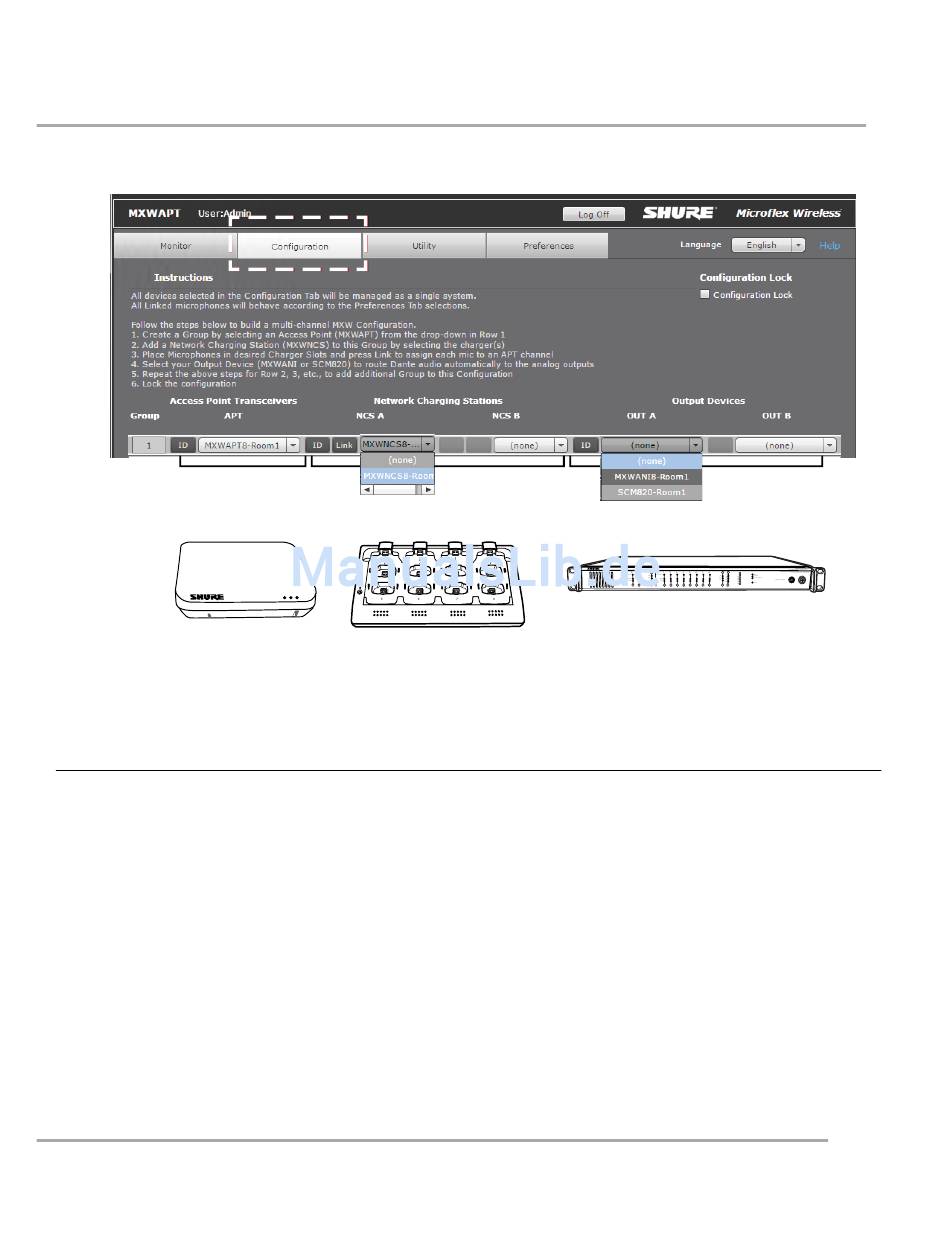

Mit der MXW-Steuersoftware können Geräte im Netzwerk angezeigt und einer Gruppe zugeordnet werden.
Tipp: Die Schaltfläche ID verwenden, um ein Gerät zu identifizieren. Dadurch blinken die LEDs der Komponente für
eine einfachere Identifizierung.
MXWAPT
Gruppe bilden =
1. Die Registerkarte ‚Konfiguration' aufrufen
Die Geräte von der Registerkarte ‚Konfiguration' der MXW-Steuersoftware aus Gruppen zuweisen.
2. Den Access Point-Transceiver (APT) für Gruppe 1 auswählen.
Einen APT auswählen, um die Gruppenkanalanzahl (2, 4 oder 8) zu bestimmen.
Gruppe 1 verwendet automatisch den APT, der von der Web Discovery-Anwendung geöffnet wurde. Weitere vernetzte (und freie) APTs sind für zusätzliche Gruppen
verfügbar.
3. Die Netzwerk-Ladestation(en) auswählen.
Eine bzw. zwei Netzwerk-Ladestation(en) (NCS) für den Access Point auswählen. Eine zusätzliche Ladestation kann zu
der Gruppe hinzugefügt werden:
• Wenn mehrere kleinere Ladegeräte genutzt werden, um die Kanalanzahl der Gruppe aufzufüllen. Beispielsweise zwei Ladegeräte
mit 4 Kanälen für eine Gruppe mit 8 Kanälen.
• Bei Verwendung von Schwanenhalsmikrofonen. Schwanenhalsmikrofone bedecken die vorderen und hinteren Steckplätze der
Ladestation, wodurch sich die Anzahl der verfügbaren Steckplätze halbiert. Zwei Ladestationen mit acht Kanälen sind bspw.
erforderlich, um einen Access Point mit acht Kanälen mit Schwanenhalsmikrofonen zu füllen.
4. Das/die Audio-Ausgabegerät(e) auswählen.
Ein bzw. zwei Audio-Ausgabegerät(e) (MXWANI oder SCM820) auswählen, um die Digital-Audio-Kanäle automatisch vom
Access Point zu übertragen. Folgende Geräte können ausgewählt werden:
• Audio-Netzwerkschnittstelle (MXWANI) mit vier oder acht Kanälen.
• Shure SCM820 IntelliMix
wird der Aux-Eingang des SCM820 zum In-Ear-Monitoring automatisch zu den Mikrofonen übertragen (linker Aux-Kanal des
SCM820 zu den MXW-Kanälen 1–4; rechter Aux-Kanal zu den MXW-Kanälen 5–8).
Hinweis: Komponentengruppen und Mikrofonverbindungsdaten werden in jedem Gerät dauerhaft gespeichert.
Wenn das MXW-System ausgeschaltet und dann ohne einen Computer wieder eingeschaltet wird, sind die Geräte
weiterhin dem Access Point zugeordnet.
49
MXWNCS
+
-Mischpult. Dante-fähige SCM820 können als Audioausgang für die Gruppe ausgewählt werden. Dadurch
®
MXWANI
+
push to solo | hold to mute
