Montage

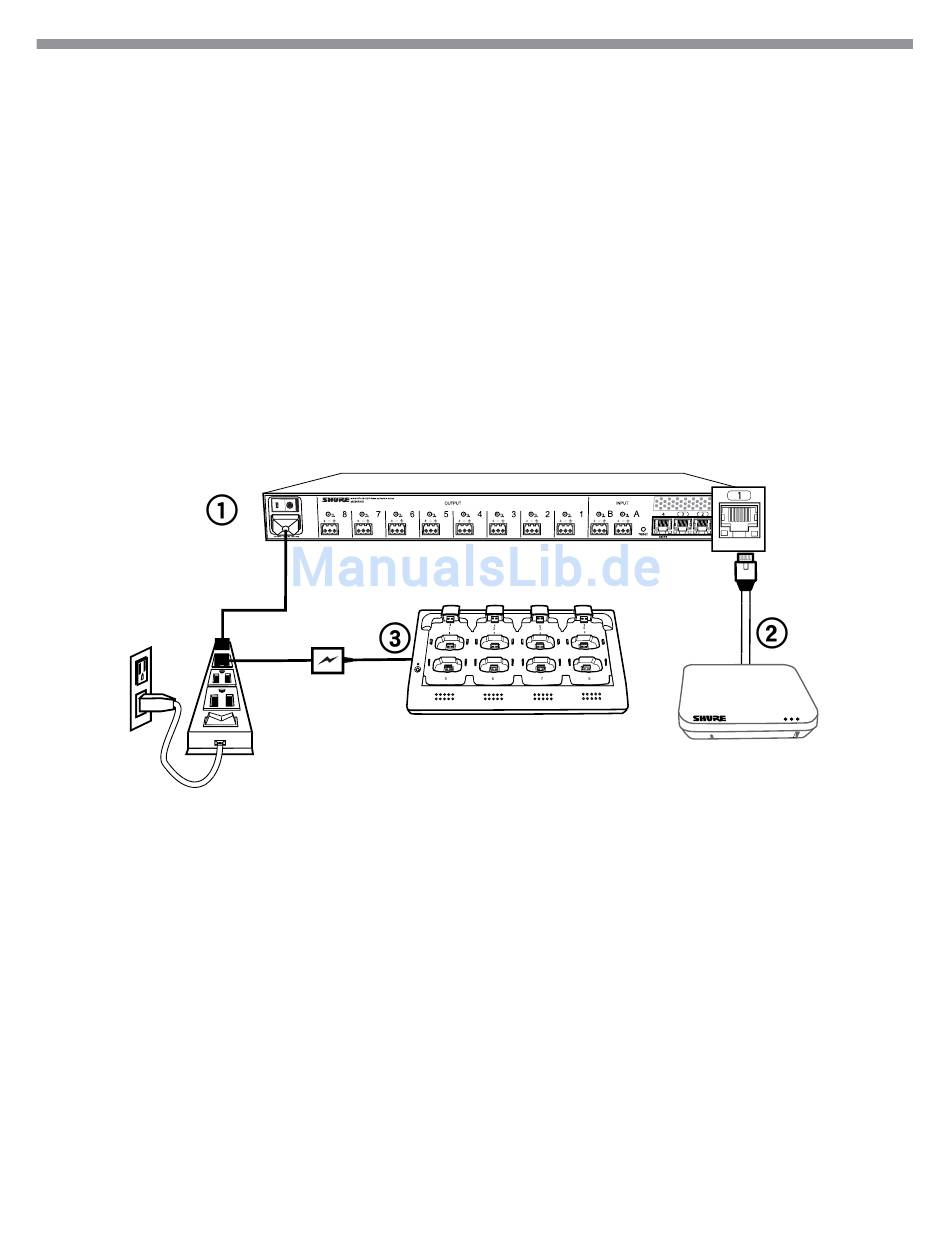

Stromversorgung der Hardware
① Audio-Netzwerk-Schnittstelle (ANI)
Das IEC-Netzkabel der ANI von der Rückseite an eine Netzsteckdose anschließen. Den AN/AUS-Schalter (Power)
anschalten.
② Access Point Transceiver (APT)
Ein abgeschirmtes Cat5e-Kabel zwischen MXWAPT und Netzwerkanschluss 1 der MXWANI anschließen. Bei
Verwendung eines externen Gigabit-Switchs sicherstellen, dass PoE der Klasse 0 mindestens 6,5 W für den APT
bereitstellt. Es ist kein An/Aus-Schalter vorhanden.
③ Vernetzte Ladestation (NCS)
Das externe PS45-Netzteil der Ladestation an eine Netzsteckdose anschließen. Den AN/AUS-Schalter (Power)
anschalten.
42
Class 0 PoE
