Shure Microflex Wireless-Serie Bedienungsanleitung Seite 82

Software

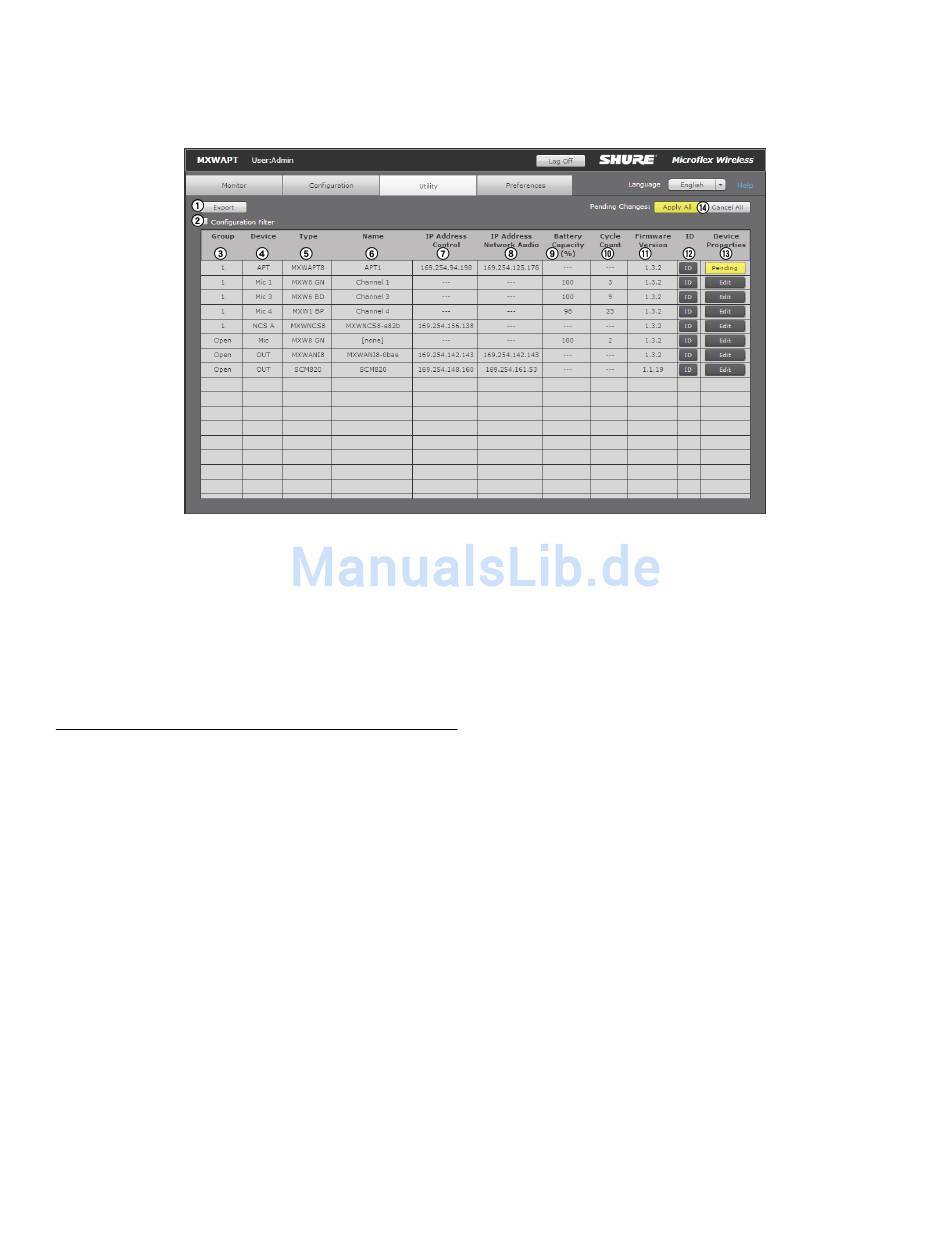

Registerkarte ‚Utility'
① Schaltfläche ‚Exportieren'
Exportiert MXW-Gerätedaten in eine Textdatei (.csv).
② Konfigurationsfilter
Wenn dieser markiert ist, zeigt die Tabelle nur für
diejenigen Geräte, die zur Konfiguration gehören oder
für eine Zuordnung frei sind, Daten an. Die Markierung
des Filters aufheben, um alle MXW-Geräte im Subnetz
anzuzeigen.
Hinweis: Der Filter wird aktiviert, wenn die Konfiguration über die Registerkarte
„Configuration" gesperrt wird.
③ Gruppe
Gibt den Gerätestatus in einer Gruppe an:
• 1–10: Gerät ist dieser Gruppe in der Konfiguration zugeordnet
• Offen: Gerät ist keiner Gruppe zugeordnet
• Keine: Mikrofon ist mit einem Access Point verbunden,
der aus einer Gruppe entfernt wurde (Auswahl in der
Gruppenreihe wurde auf der Registerkarte Konfiguration
aufgehoben)
• Standalone: Audio-Netzwerkschnittstelle ist auf den Modus
Standalone eingestellt, welcher die Zuordnung zu einer
Gruppe einschränkt
• Unbekannt: Mikrofon ist mit einem APT verbunden, der
ausgeschaltet oder mit einem anderen Netzwerk verbunden
ist
• Andere: Gerät ist einer Gruppe in einer anderen
Konfiguration zugeordnet
④ Gerät
Der Gerätetyp bzw. Mikrofonkanal.
• APT: Access Point Transceiver
• NCS: Netzwerk-Ladestation, maximal zwei pro Gruppe (A
oder B)
82
• Mikrofone 1–8: Mikrofon für Kanäle 1–8, maximal zwei
Mikrofone pro Kanal (primärer oder sekundärer)
• Ausgang: Gerät ist keiner Gruppe zugeordnet bzw. mit
keiner Gruppe verbunden
⑤ Typ
Die Gerätemodellnummer.
⑥ Name
Zeigt den Gerätenamen, der auf der Registerkarte
‚Konfiguration' definiert wurde, oder den Kanalnamen, der
auf der Registerkarte ‚Monitor' definiert wurde, an.
⑦ IP-Adresse Steuerung
Zeigt die IP-Adresse der Steuernetzwerk-Schnittstelle
(Shure-Steuerdaten) an.
⑧ IP-Adresse Netzwerk-Audio
Zeigt die IP-Adresse der Netzwerk-Audio-
Netzwerkschnittstelle (digitale Dante-Audiodaten) an.
⑨ Akkukapazität
Prozentanteil der Ladekapazität des Mikrofonakkus im
Vergleich mit neuem Akku
⑩ Ladezyklenzähler
Anzahl der vom Akku protokollierten Ladezyklen.
⑪ Firmwareversion
Zeigt die Firmware-Version des Geräts an.
⑫ Schaltfläche ID
Sendet ein Signal zum Gerät, damit die LEDs dieses
Geräts zur leichten Identifizierung blinken.
