Shure Incorporated
Einsatz von Rangierfeldern
Wenn ein System mit einem Rangierfeld konzipiert wird, das Kabel an der abgeschirmten Buchse an der Platte quetschen.
Dann einfach kurze Überbrückungskabel zum Anschluss der Sprechstellen verwenden. Überprüfen, ob der Systembus stets
durch eine Sprechstelle oder einen Abschlussstecker, der im Lieferumfang des SPS-Zentraleinheit-Ersatzteilpakets enthalten
ist, terminiert wird.
Optimale Verfahren für die Installation
Dieser Anleitung folgen, um eine Installation mit höchster Zuverlässigkeit zu realisieren.
Durchgängigkeit der Abschirmung
Die Abschirmung muss über den gesamten DCS-LAN-Systembus hinweg ununterbrochen sein. Jedes Kabel oder Rangierfeld,
das für MXC-Komponenten genutzt wird, erfordert abgeschirmte RJ45-Anschlüsse. Alle MXC-Komponenten verfügen über ab-
geschirmte RJ45-Buchsen.
Vermeidung versehentlicher Erdung (galvanische Isolierung)
Das versehentliche Erden des DCS-LAN-Signals mit der Masse des Chassis eines Rangierfelds muss vermieden werden. Das
DCS-LAN nutzt die Abschirmung als Signalbezugsmasse und kann an keiner Stelle der Verbindung Kontakt mit einer anderen
Masse haben.

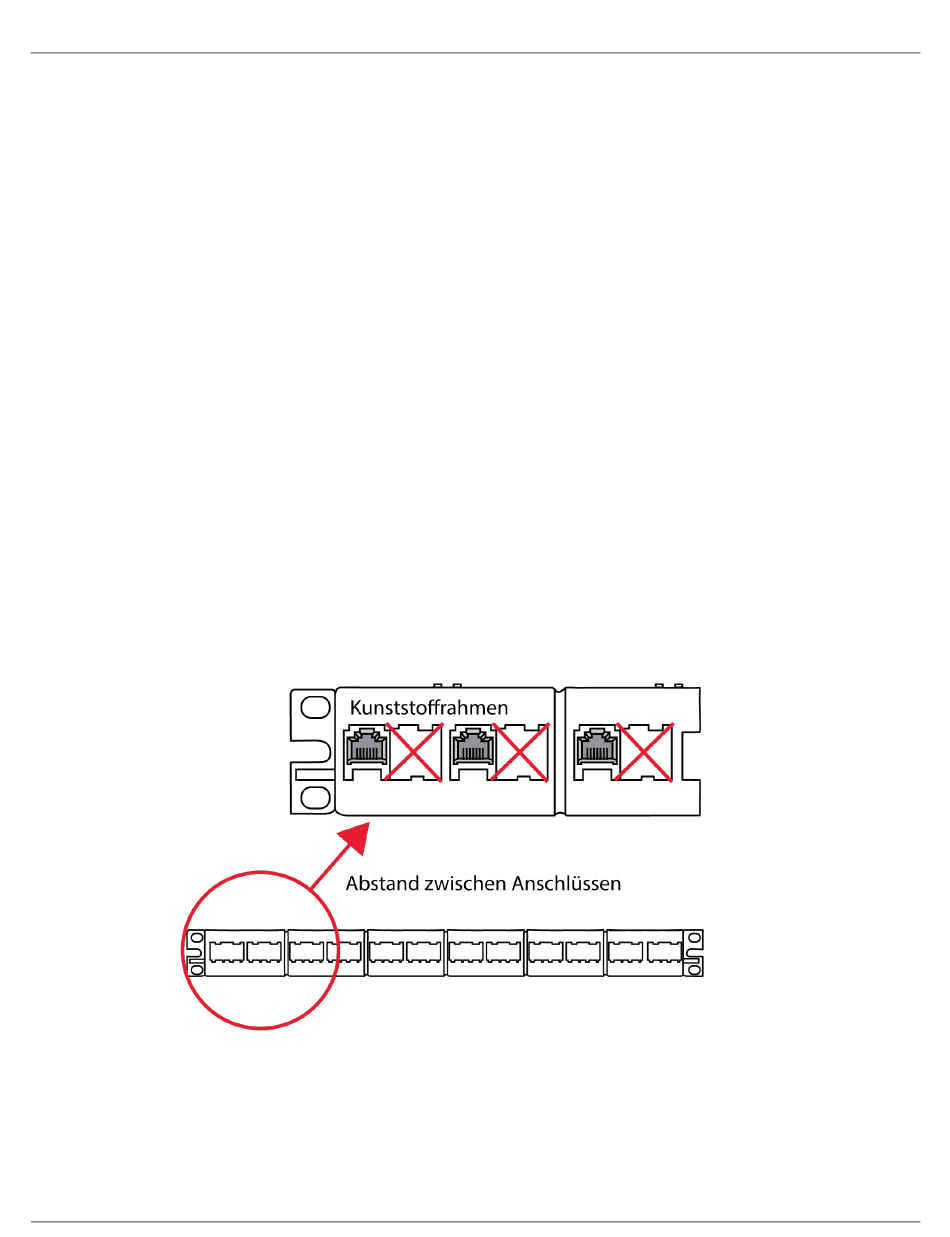

Das Erden in einem Rangierfeld vermeiden
