Montage
Anschließen der Komponenten
Die MXW-Komponenten werden mit Ethernet-Kabeln und einem Switch angeschlossen. Bei kleinen Systemen mit
einzelnem Access Point fungiert die MXW-Audio-Netzwerk-Schnittstelle als Switch. Bei Systemen mit mehr als einem
Access Point ist ein zusätzlicher Gigabit-Switch erforderlich, um alle Komponenten miteinander zu verbinden.
Anforderungen:
• Abgeschirmte Cat 5e (oder höhere) Ethernet-Kabel verwenden. Die Kabellänge zwischen den Geräten auf ≤100 m
begrenzen.
• Gigabit-Netzwerkausrüstung zwischen den Netzwerk-Audio-Geräten verwenden (bei Systemen mit >1 Access Point
erforderlich).
• Sicherstellen, dass die MXW-Komponenten die gleiche Firmware-Version aufweisen.
• Sicherstellen, dass sich die MXW-Komponenten und der PC im gleichen Netzwerk befinden und auf das gleiche
Subnetz eingestellt sind.

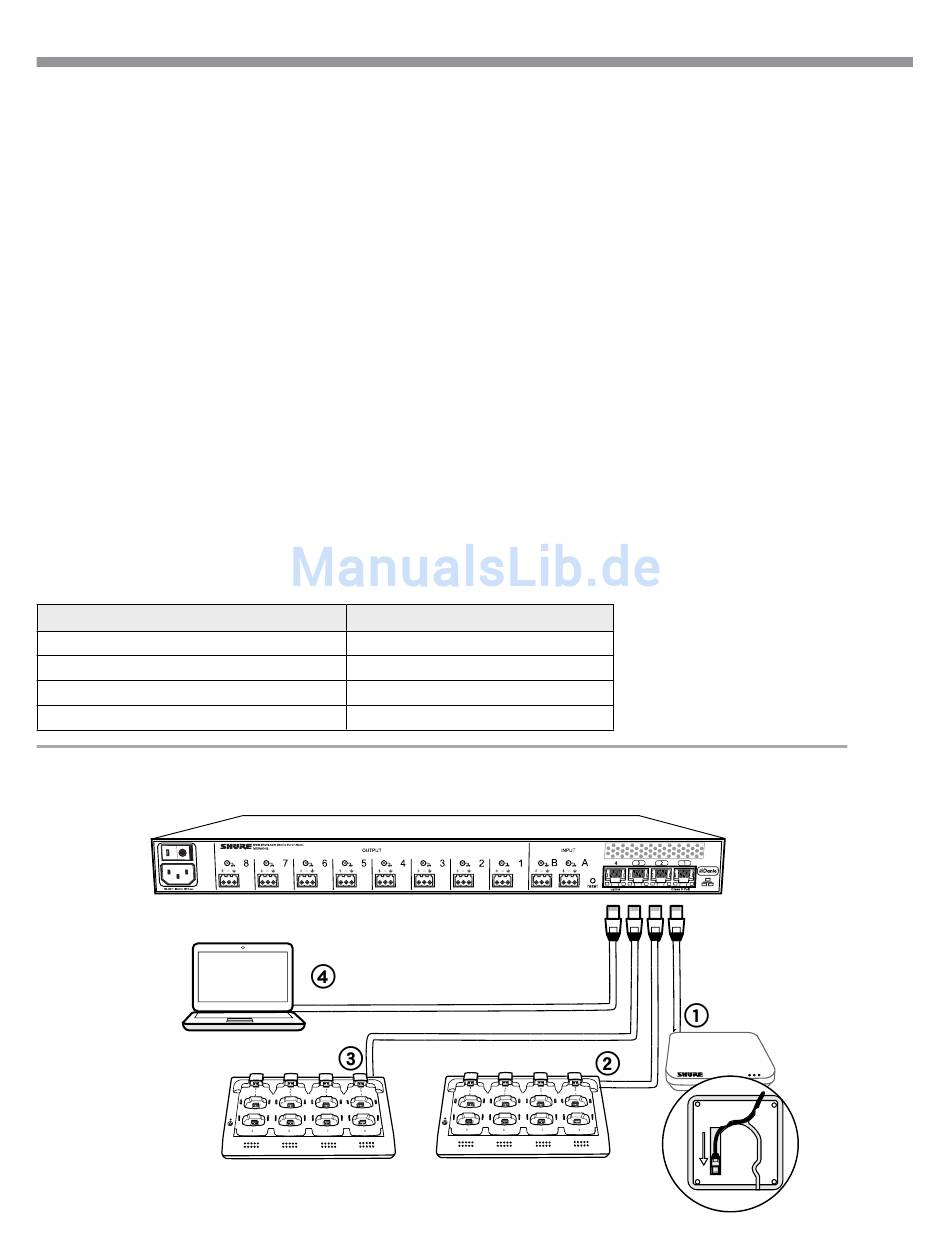

System mit einzelner Gruppe (1 Access Point)
Wenn das System auf eine einzelne Gruppe begrenzt ist (bis zu acht Kanäle), den Switch mit vier Anschlüssen der MXW-
Audio-Netzwerk-Schnittstelle zum Anschließen der MXW-Komponenten verwenden. Den Computer, den Access Point und
bis zu zwei Ladestationen gemäß der Tabelle und dem Diagramm an die MXW-Schnittstelle anschließen:
Anschluss der Audio-Netzwerk-Schnittstelle
① Anschluss 1 (PoE)
② Anschluss 2
③ Anschluss 3
④ Anschluss 4*
*Wenn Anschluss 4 auf den Uplink-Modus eingestellt ist, wird die Anwendung Shure Discovery nur eingeschränkt
unterstützt.
44
Zu Komponente
Access Point Transceiver (APT)
Vernetzte Ladestation (NCS)
(Optional) Zusätzliche NCS
Computer
