Beschreibung der Hardware

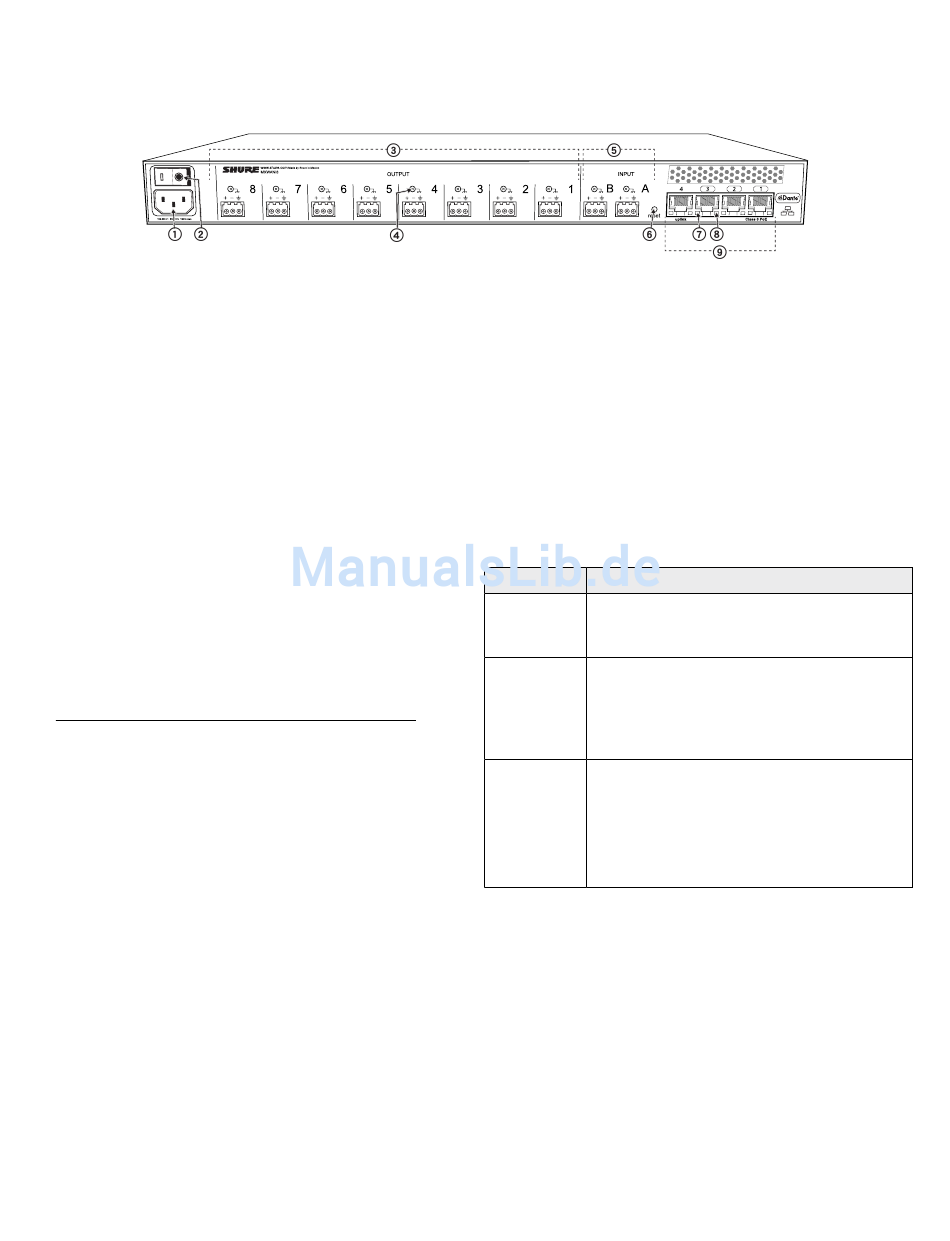

Rückseite
① Netzstromversorgung
IEC-Anschluss 100–240 V (Wechselspannung).
② AN/AUS-Schalter (Power)
Dient zum An- und Ausschalten des Geräts.
③ Ausgangsblockanschlüsse (1–8)
Dreipoliger Niederspannungs-Differenzialanschluss stellt
einen Analogausgang auf Line-, Aux- oder Mic-Pegel für
jeden Kanal bereit.
④ Gehäusemasse (1–8)
Zur direkten Erdung der Kabelabschirmung am Gehäuse.
⑤ Eingangsblockanschlüsse (A, B)
Dreipoliger Niederspannungs-
Differenzialeingangsanschluss zum Einspeisen von
Analogsignalen auf Line- oder Aux-Pegel in das digitale
Netzwerk.
Hinweis: Dieser Eingang ist für symmetrische Anschlüsse bestimmt. Bei
Verwendung einer unsymmetrischen Quelle, z. B. einem IPOD oder MP3-
Player, nur Pins 1 (Signal) und 3 (Masse) des Blockanschlusses verwenden. Die
Anschlussdiagramme sind im Abschnitt „Technische Daten" zu finden.
⑥ Rücksetztaste
Die Rücksetztaste fünf Sekunden lang gedrückt halten, um
das Gerät neu zu starten und auf die Werkseinstellungen
zurückzusetzen.
⑦ Ethernet-Status-LED (grün)
• Aus = keine Netzwerkverbindung
• Ein = Netzwerkverbindung hergestellt
18
• Blinkend = Netzwerkverbindung aktiv
⑧ Ethernet-Verbindungsgeschwindigkeits-LED (gelb)
• Aus = 10/100 Mbps
• Ein = 1 Gbps (für Digital-Audio-Übertragung erforderlich)
⑨ Netzwerk-Schnittstelle
Gigabit-Switch mit vier Anschlüssen, um Komponenten
zu einer einzelnen MXW-Gruppe zu verbinden, oder um
mehrere Geräte zu einem größeren Digital-Audio-Netzwerk
zu verbinden. Nachstehend folgt eine Beschreibung jedes
Anschlusses:
Anschluss
Beschreibung
Stellt Power over Ethernet (PoE) für den
Anschluss 1
Shure-Access Point bereit und fungiert als
(PoE)
standardmäßiger Gigabit-Anschluss.
Standardmäßige Gigabit-Anschlüsse
ermöglichen die Verbindung eines anderen
Anschlüsse
MXW-Netzwerks, zusätzlicher MXWANIs,
2 und 3
einer MXWNCS-Ladestation oder eines
externen Steuersystems.
• Normaler Modus (Standard): Dieser Anschluss
funktioniert wie die Anschlüsse 2 und 3.
• Uplink-Modus: überträgt nur Steuerdaten.
Anschluss 4
In diesem Modus werden Netzwerk-Audio
(Uplink)
und -Daten für die Anwendung Shure Web
Discovery, Dante Controller und Dante Virtual
Soundcard blockiert.
