Beschreibung der Hardware

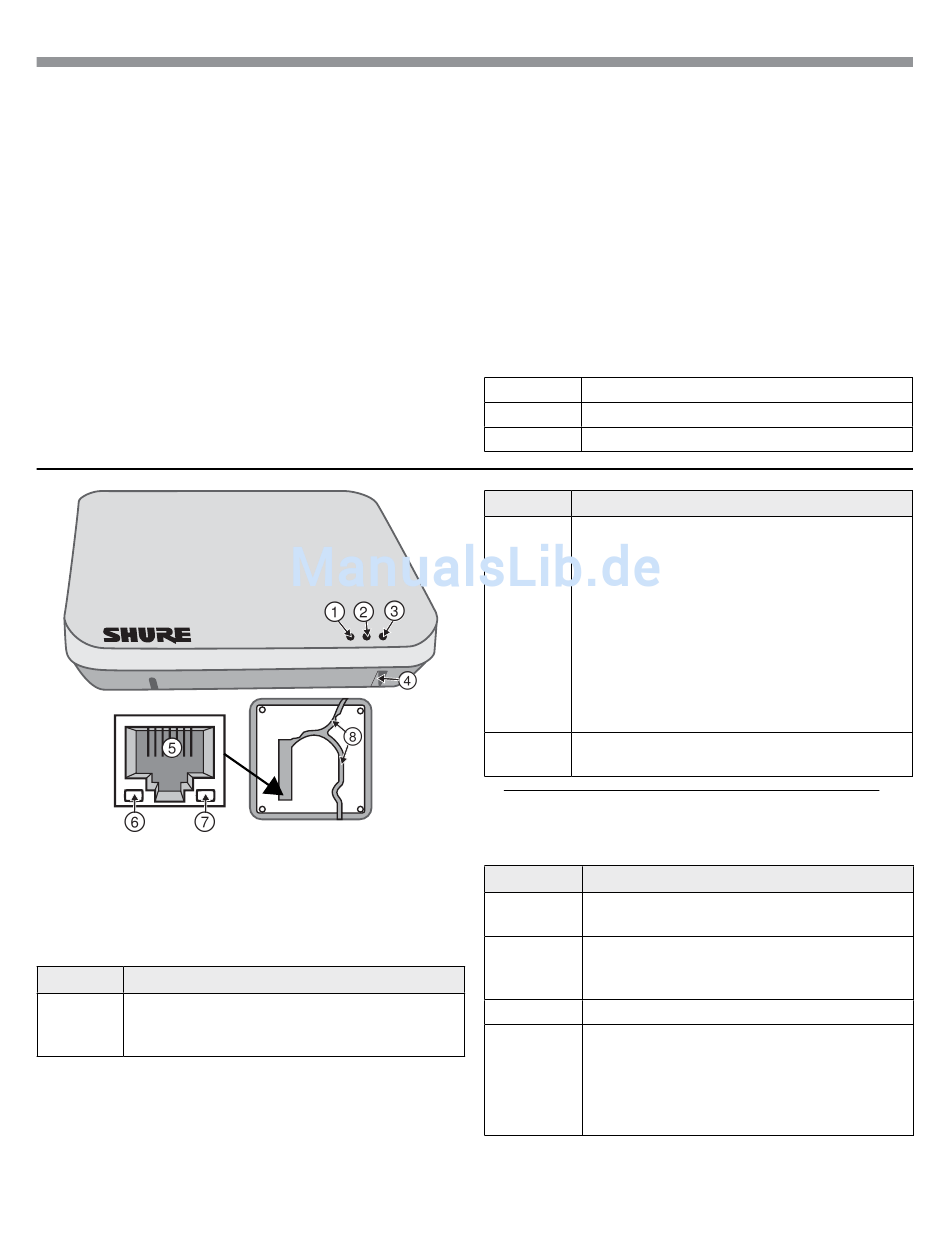

Access Point Transceiver (APT)
Der Access Point Transceiver ist das Hub des Audiosignals
und verwaltet die HF-Stabilität aller Mikrofone in der
Gruppe. Der APT führt folgende Funktionen durch:
• Empfängt und entschlüsselt drahtlose Audiosignale von
Mikrofonen in der Gruppe
• Überträgt das Audiosignal zum Digital-Audio-Netzwerk
und zur Audio-Netzwerk-Schnittstelle (ANI)
• Verfügt über einen eingebetteten Webserver, der den
Zugriff auf die zur Verwaltung des MXW-Systems
verwendete Steuersoftware ermöglicht
① Power-LED
Leuchtet grün auf, um anzuzeigen, dass Power over
Ethernet (PoE) vorhanden ist.
② Netzwerk-Audio-LED
Farbe
Status
Alle geführten Empfangskanäle sind in
Grün
Ordnung (Digital-Audio wird wie erwartet
empfangen).
14
• Sendet und empfängt Steuerinformationen (z. B.
Verstärkungs- und Verbindungseinstellungen) zwischen
den Komponenten, der MXW-Steuersoftware und den
Steuereinheiten von Drittanbietern.
• Sendet ein verschlüsseltes Audiosignal zum
Kopfhörerausgang des Mikrofons, um gedolmetschtes
Audio bzw. andere externe Quellen zu hören.
Modellvarianten
MXWAPT8
Transceiver mit acht Kanälen
MXWAPT4
Transceiver mit vier Kanälen
MXWAPT2
Transceiver mit zwei Kanälen
Farbe
Status
• Bei einem oder mehreren verbundenen
Empfangskanälen tritt ein Signalwegfehler oder
ungelöster Fehler auf (Sender ausgeschaltet,
abgetrennt, umbenannt oder hat falsche
Netzwerkeinstellung).
Grün
• Es wird ein Identifikationssignal von der
blinkend
Steuersoftware empfangen (gleichzeitiges
Blinken mit Verbindungsstatus-LED).
• Das Gerät führt einen Spektrum-Scan
durch (abwechselndes Blinken mit
Verbindungsstatus-LED).
• Problem mit Takt-Synchronisation.
Keine Empfangskanäle angeschlossen
Aus
(Signalführung wurde nicht eingerichtet).
Hinweis: Der Netzwerk-Audio-Status kann in der Software Dante Controller
genauer überwacht werden.
③ Mikrofon-Verbindungsstatus-LED
Farbe
Status
≥1 Mikrofon ist verbunden und eingeschaltet
Grün
(im Status Aktiv, Stumm oder Standby).
≥1 Mikrofon ist verbunden und
Aus
ausgeschaltet oder befindet sich in einem
nicht vernetzten Ladegerät.
Rot
Keine Mikrofone sind verbunden.
• Es wird ein Identifikationssignal von der
Steuersoftware empfangen (gleichzeitiges
Rot
Blinken mit Netzwerk-Audio-LED).
blinkend
• Das Gerät führt einen Spektrum-Scan
durch (abwechselndes Blinken mit
Netzwerk-Audio-LED).
