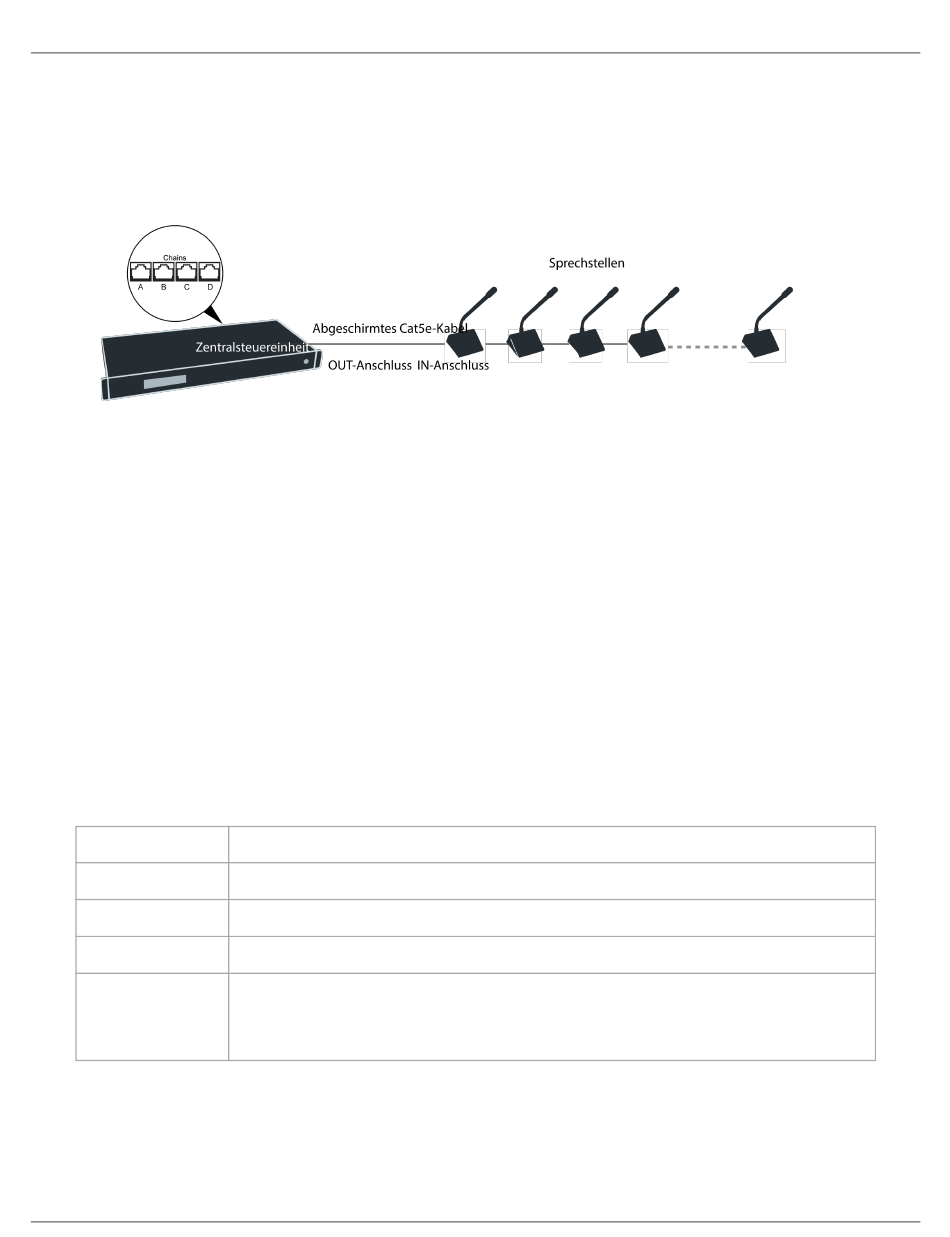

Anschluss von Sprechstellen und DCS-LAN-Komponenten
Konferenz-Sprechstellen und DCS-LAN-Komponenten werden über die beiden RJ45-Anschlüsse an jeder Sprechstelle in Rei-
he (Kaskadierung) verbunden. Die Anschlüsse sind nicht wechselseitig austauschbar: Die vorangehende Einheit muss an den
Anschluss IN und die folgende Einheit an den Anschluss OUT angeschlossen werden. Für eine zuverlässige Systemleistung
stets abgeschirmte Cat5e-Verkabelung (oder höher) verwenden.
Strom, Steuerungsdaten und Ton werden von der einen Sprechstelle zur nächsten über dasselbe abgeschirmte
Zum Schutz der Geräte sicherstellen, dass die Zentralsteuereinheit immer ausgeschaltet ist, wenn Sprechstellen ange-
schlossen oder getrennt werden. Einen beliebigen der vier Systembus-Anschlüsse (A, B, C und/oder D) zum Anschluss von
DCS-LAN-Komponenten nutzen.
1.
Zentralsteuereinheit zum Schutz der Geräte während der Einrichtung ausschalten.
2.
Einen Systembus-Anschluss an der Zentralsteuereinheit mit der ersten Sprechstelle mit dem abgeschirmten Cat5e-Ka-
bel verbinden.
3.
Die restlichen Sprechstellen in Reihe anschließen; dafür die RJ45-Anschlussbuchsen auf der Unterseite der einzelnen
Sprechstellen verwenden.
4.
Die Zentralsteuereinheit durch Drücken der An/Aus-Taste einschalten. Die Sprechstellen werden eingeschaltet. Die
Sprechstelle ist betriebsbereit, sobald die LEDs an den Tasten nicht mehr blinken.
Hinweis: Die Zentralsteuereinheit nicht ausschalten, bevor alle Sprechstellen betriebsbereit sind
Anforderungen an Kabel
Typ
Cat5e (oder höher), Twisted Pair
Abschirmung
F/UTP oder U/FTP
Anschluss
Abschirmung RJ45
Gewicht
AWG 24
Nur DIS-Zentralsteuereinheit: 200 m
Max. Kabellänge
DIS-Zentralsteuereinheit mit Repeatereinheiten: 680 m
Wichtig: Kabel und Anschlüsse müssen zwecks stabiler Systemleistung abgeschirmt sein. Falls eine Installation nicht die Shu-
re EC 6001-Kabel einsetzt, müssen diese den Voraussetzungen für Cat5e-Kabel folgen.
Cat5e-Kabel transportiert.
Shure Incorporated
26/107
