Schaltbilder

4.12.1

Allgemeine Hinweise zu den Schaltbildern

•
•
4.12.2

Leistungsanschluss

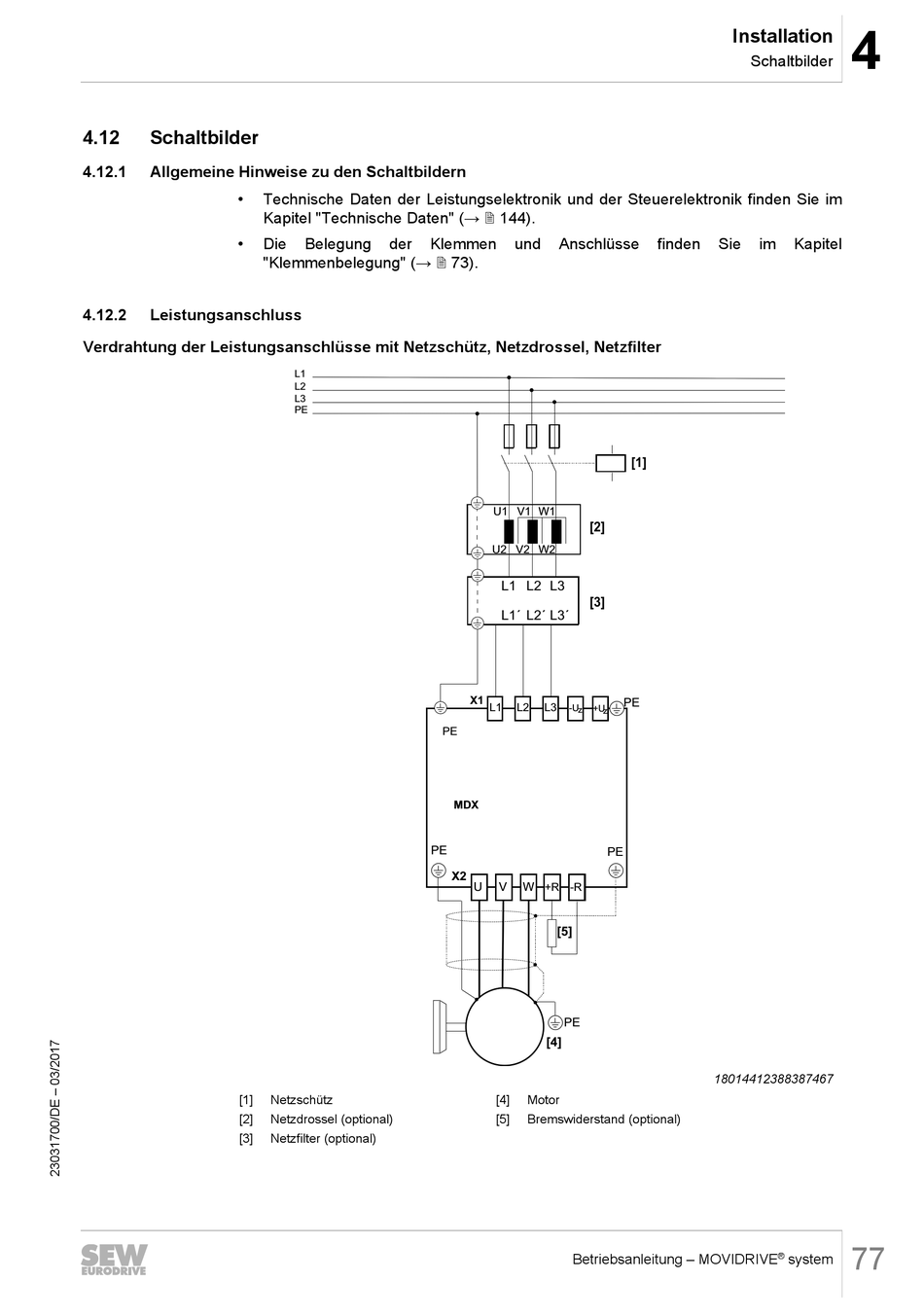

Verdrahtung der Leistungsanschlüsse mit Netzschütz, Netzdrossel, Netzfilter
[1]
[2]
[3]
Technische Daten der Leistungselektronik und der Steuerelektronik finden Sie im
Kapitel "Technische Daten" (→ 2 144).
Die Belegung der Klemmen
"Klemmenbelegung" (→ 2 73).
L1
L2
L3
PE
PE
Netzschütz
Netzdrossel (optional)
Netzfilter (optional)
und Anschlüsse
U1 V1 W1
[2]
U2 V2 W2
L1 L2 L3
[3]
L1´ L2´ L3´
X1
L1 L2 L3
-U +U
z z
PE
MDX
PE
X2
U V W
+R -R
[5]
PE
[4]
[4] Motor
[5] Bremswiderstand (optional)
