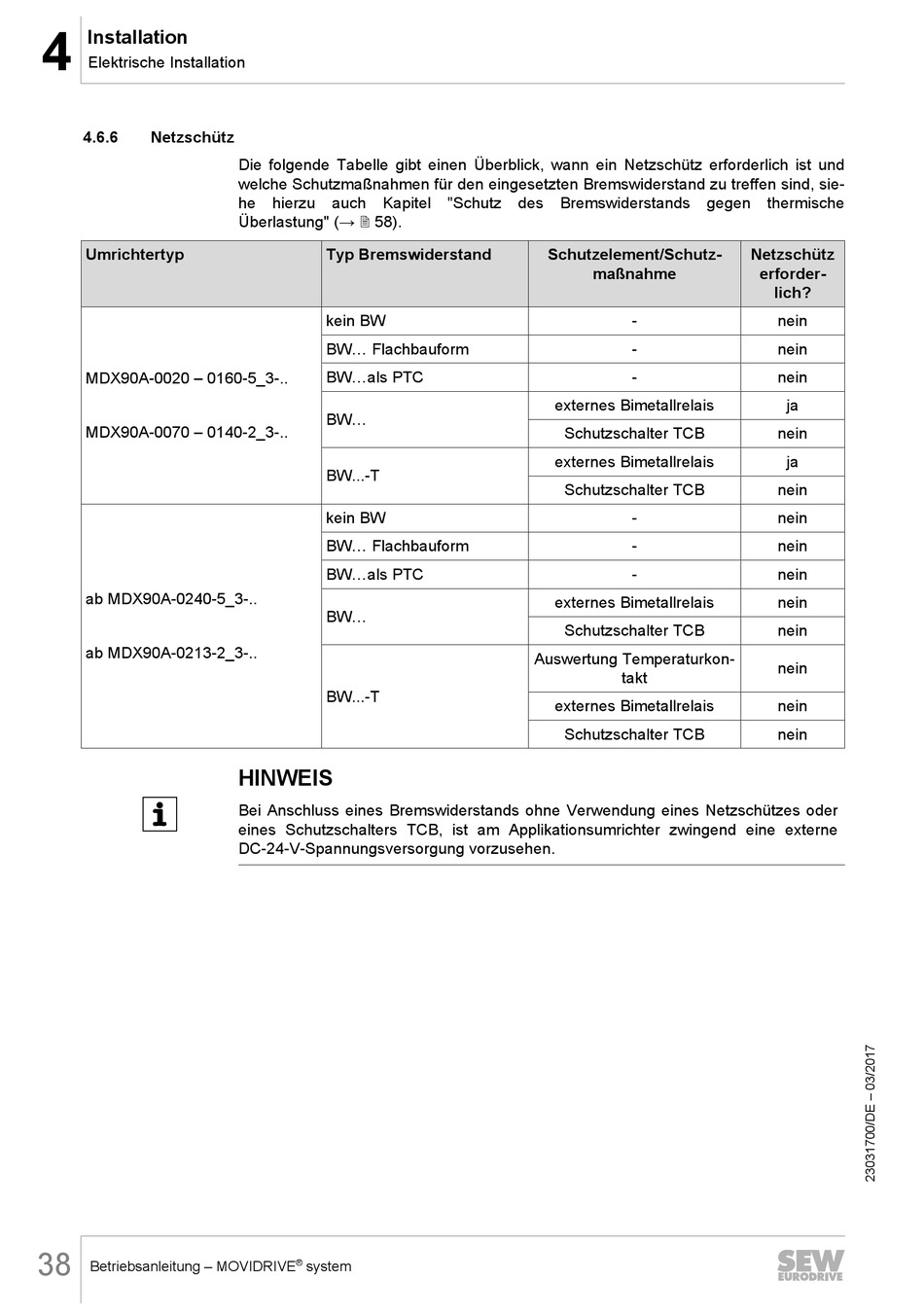

Elektrische Installation
4.6.6 Netzschütz
Umrichtertyp
MDX90A-0020 – 0160-5_3-..
MDX90A-0070 – 0140-2_3-..
ab MDX90A-0240-5_3-..
ab MDX90A-0213-2_3-..
38
Betriebsanleitung – MOVIDRIVE
Die folgende Tabelle gibt einen Überblick, wann ein Netzschütz erforderlich ist und
welche Schutzmaßnahmen für den eingesetzten Bremswiderstand zu treffen sind, sie-
he hierzu auch Kapitel "Schutz des Bremswiderstands gegen thermische
Überlastung" (→ 2 58).
Typ Bremswiderstand
kein BW
BW... Flachbauform
BW...als PTC
BW...
BW...-T
kein BW
BW... Flachbauform
BW...als PTC
BW...
BW...-T
HINWEIS
Bei Anschluss eines Bremswiderstands ohne Verwendung eines Netzschützes oder
eines Schutzschalters TCB, ist am Applikationsumrichter zwingend eine externe
DC-24-V-Spannungsversorgung vorzusehen.
®
system
Schutzelement/Schutz-
maßnahme
-
-
-
externes Bimetallrelais
Schutzschalter TCB
externes Bimetallrelais
Schutzschalter TCB
-
-
-
externes Bimetallrelais
Schutzschalter TCB
Auswertung Temperaturkon-
takt
externes Bimetallrelais
Schutzschalter TCB
Netzschütz
erforder-
lich?
nein
nein
nein
ja
nein
ja
nein
nein
nein
nein
nein
nein
nein
nein
nein
