Installation
4
Bremswiderstände
Externes Bimetallrelais
Applikationsumrichter: MDX90A-0020 – 0160-5_3-.., MDX90A-0070 – 0140-2_3-..

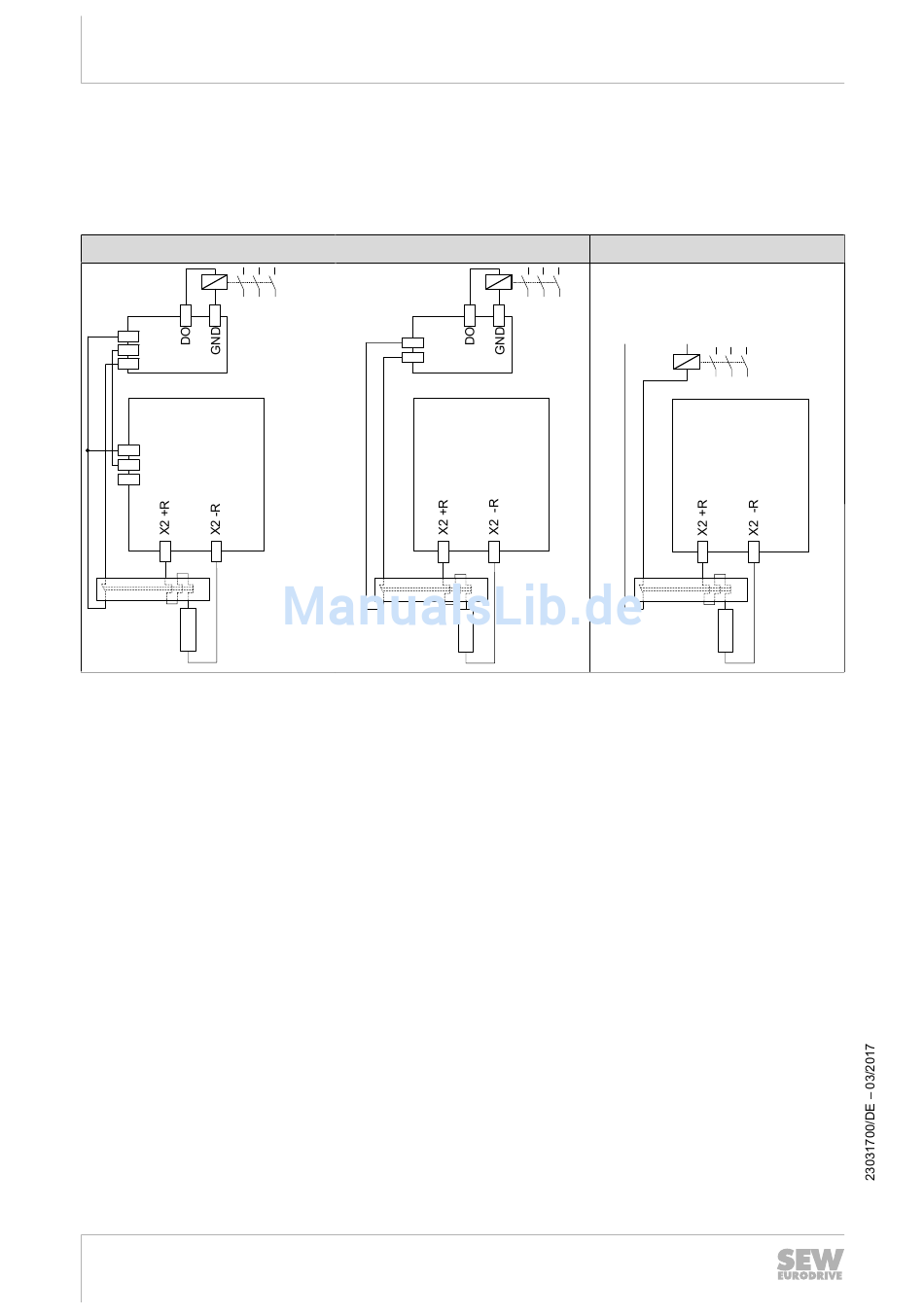

Schaltung 1
SPS
DI
GND
24 V OUT
MDX9_A
X20:x DI0x
X20:9 GND
X21:1 24 VO
[2]
64
Betriebsanleitung – MOVIDRIVE
Wenn bei diesen Applikationsumrichtern ein externes Bimetallrelais eingesetzt wird,
gibt es 3 Möglichkeiten der Schaltung.
[1]
[1] Netzschütz
[2] Bremswiderstand
Beachten Sie, dass beim Einsatz der Schaltung 1 das Bezugspotenzial GND der
Binäreingänge der Steuerung dasselbe sein muss wie das Bezugspotenzial des Appli-
kationsumrichters.
• Schaltung 1
Der am Meldekontakt des externen Bimetallrelais angeschlossene digitale Ein-
gang des Applikationsumrichters muss auf die Funktion "Fehler externer Bremswi-
derstand" parametriert werden.
– Spricht der thermische Schutzschalter an, wird das Signal im Applikationsum-
richter und in der SPS ausgewertet.
– Spricht der thermische Schutzschalter an, muss die SPS die Netzversorgung
trennen.
– Spricht der thermische Schutzschalter an, schaltet der Applikationsumrichter in
"Endstufensperre".
®
system
Schaltung 2
[1]
SPS
DI
24 V OUT
MDX9_A
[2]
Schaltung 3
[1]
MDX9_A
[2]
