Automatikbetrieb
6.1 Betriebsart AUTOMATIK

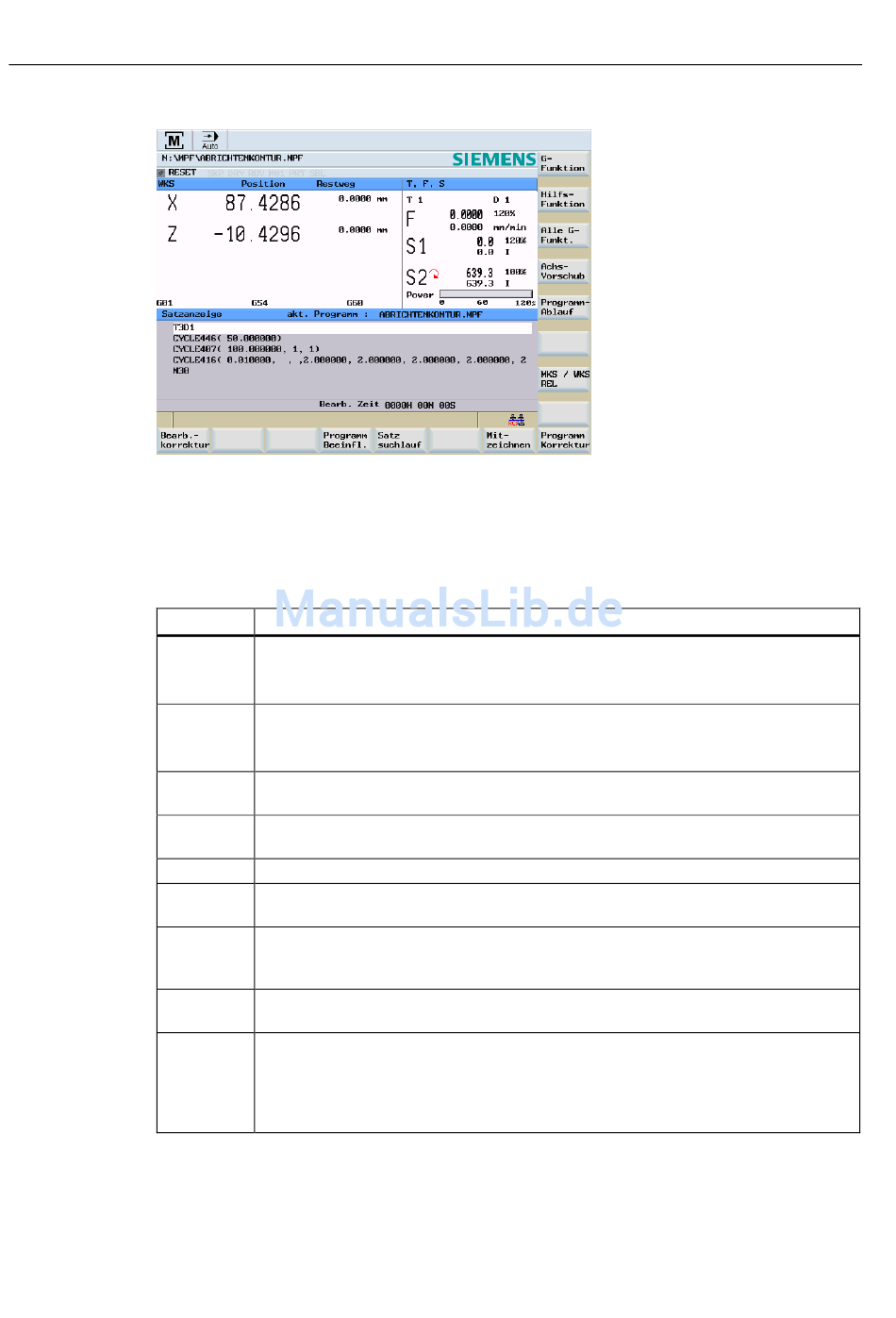

Bild 6-2
Parameter
Tabelle 6- 1 Beschreibung der Parameter im Arbeitsfenster
Parameter
MKS
X
Z
+ X
- Z
Position
mm
Restweg
G-Funktion
Spindel S
U/min
Vorschub F
mm/min
oder mm/U
Werkzeug
Aktueller
Satz
68
Grundbild "AUTOMATIK"
Erläuterung
Anzeige der vorhandenen Achsen im MKS oder WKS.
Verfahren Sie eine Achse in positive (+) oder negative (-) Richtung, erscheint in dem
entsprechenden Feld ein Plus- oder Minuszeichen.
Befindet sich die Achse in Position wird kein Vorzeichen angezeigt.
In diesen Feldern wird die aktuelle Position der Achsen im MKS oder WKS angezeigt.
In diesen Feldern wird der verbleibende Restweg der Achsen im MKS oder WKS
angezeigt.
Anzeige wichtiger G-Funktionen
Anzeigen des Soll- und Istwerts der Spindeldrehzahl
Anzeige des Bahnvorschub Ist- und Sollwertes
Anzeige des aktuell im Eingriff befindlichen Werkzeugs und der aktuellen Schneide
(T..., D...).
Die Satzanzeige enthält sieben aufeinander folgende Sätze des aktiven
Teileprogramms. Die Darstellung eines Satzes ist auf die Fensterbreite begrenzt.
Werden Sätze in schneller Folge abgearbeitet, sollte auf das Fenster
"Programmfortschritt" umgeschaltet werden. Mit dem Softkey <Programm-Ablauf>
können Sie wieder auf die Siebensatzanzeige zurückschalten.
