Die Einstechrichtung wird mit dem Winkel festgelegt:
● Negativer Winkel → Einstechen in Richtung Z+
● Positiver Winkel → Einstechen in Richtung Z-
Die Erkennung auf Fertigmaß, sowie das Umschalten in die unterschiedlichen
Vorschubgeschwindigkeiten der einzelnen technologischen Abschnitten kann durch eine
Messsteuerung, die während der Bearbeitung im Einsatz ist, realisiert werden.

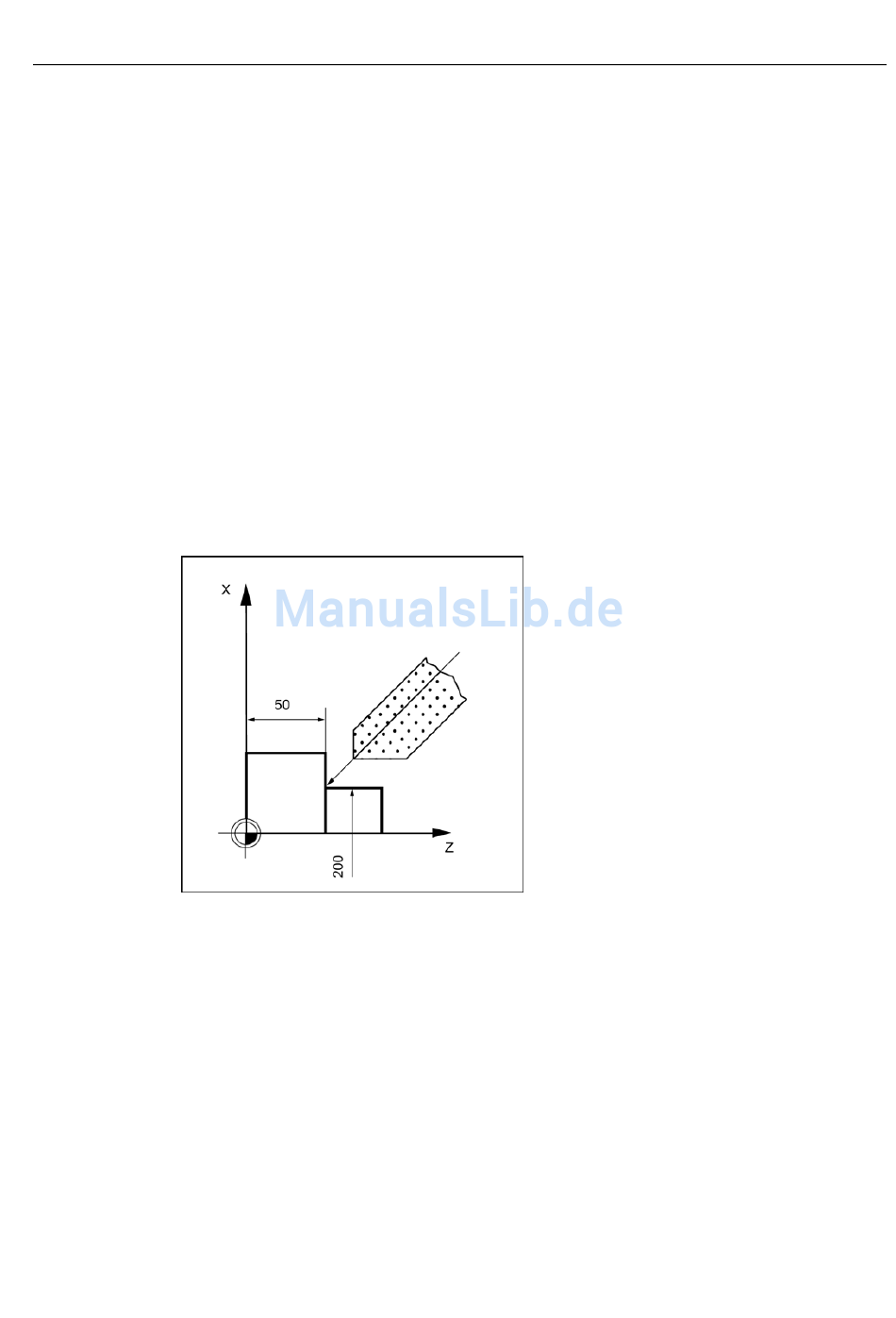

Beispiel Schrägeinstechen
Bearbeitung einer Schulter in Z auf das Endmaß 50 mm und eines Sitzes in X auf den
Enddurchmesser 200mm mit dem CYCLE413, die Ausfeuerzeit beträgt 5 s.
A_SR=0,2 mm
A_SL=0,1 mm
A_FSL=0,03mm
N10 T1 D1 M7
N20 S1=2000 M1=3
N30 S2=1100 M2=4
N40 CYCLE413 (1, 200, 50, , 3, 5, 0.2, 0.1, 0.03, 60,
40, 30, 5, 0, 1, 600, 20)
N50 M30
Rundschleifen
Programmier- und Bedienhandbuch, 11/2012, 6FC5398-4CP10-4AA0
9.11 Schrägeinstechen – CYCLE413
Aufmaß Schruppen
Aufmaß Schlichten
Aufmaß Feinschlichten
; Bestimmung Technologiewerte,
Kühlmittel ein
; Werkstückdrehzahl einschalten
; Schleifscheibendrehzahl einschalten
; Zyklusaufruf
; Programmende
