ABB REB670 Handbuch Seite 162

Abschnitt 4
IED Anwendung
158
Haupt-CTs
2000/1A or 2000/5A
or 2000/2A
L1
L2
Andere
Relais
L3
N
IEC06000128 V1 DE

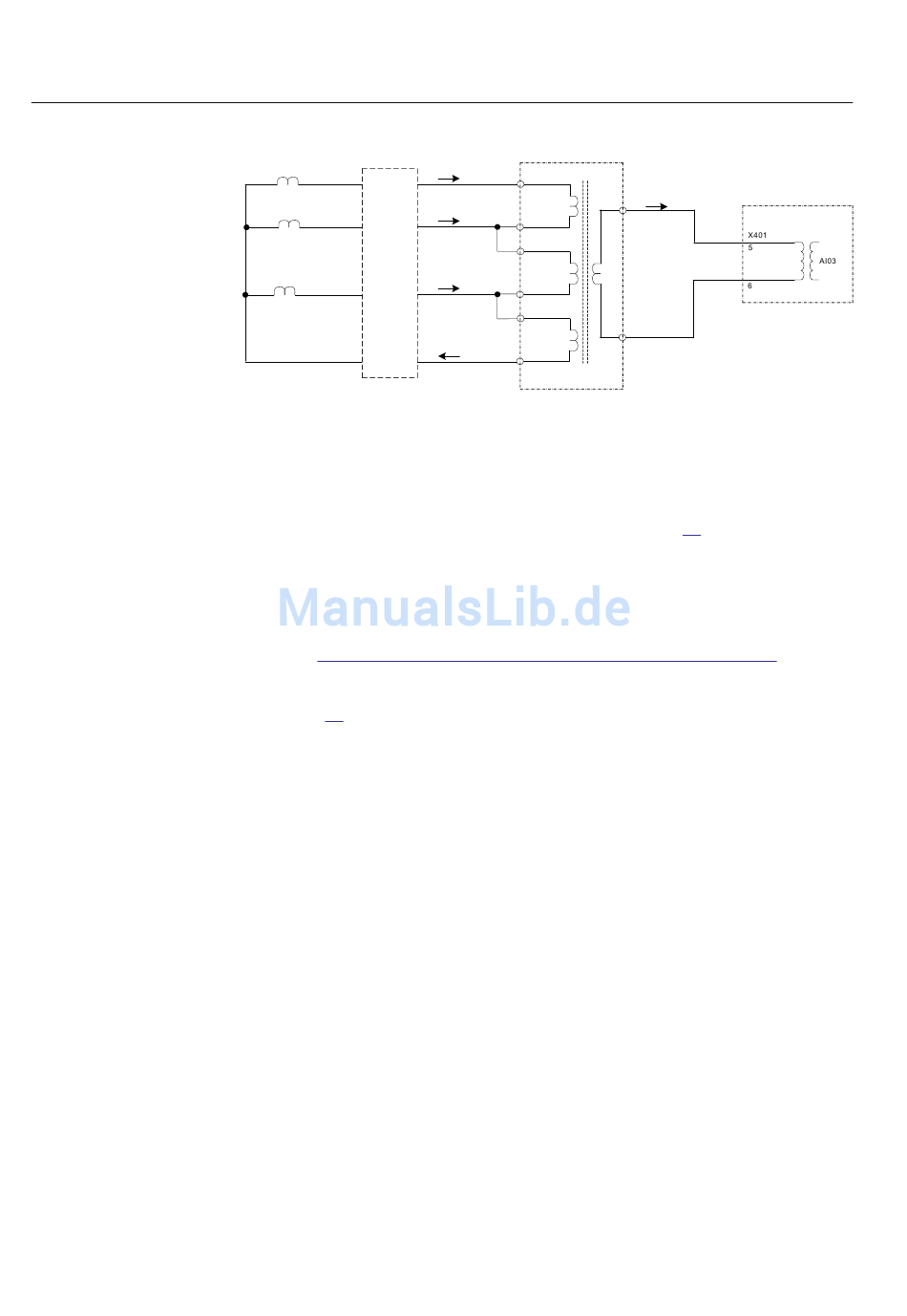

Abb. 80: Endanschluss mit an CT3-Eingang des REB 670 IED
angeschlossenen Hilfssummenstromwandler
Es ist unbedingt zu beachten, dass der Sekundärstrom des Summenstromwandlers
auch bei 5-A- und 2-A-Hauptstromwandlern mit 1-A-Stromwandlereingängen an
das REB 670 angeschlossen werden muss (siehe Abbildung 80). Der Grund dafür
ist, dass der sekundäre Bemessungsstrom des Hilfssummenstromwandlers
ungeachtet des sekundären Bemessungsstroms des Hauptstromwandlers immer 1 A
ist.
Detaillierte Hilfssummenstromwandler-Berechnungen für den Endanschluss sind in
Abschnitt "SLCE 8/Hilfssummenstromwandler-Merkmale bei Erdfehler"
Ein typischer Reihenanschluss mit Hilfssummenstromwandler wird in
Abbildung 81 dargestellt.
Hilfssummenstromwandler,
Typ SLCE 8;
1/1A or 5/1A or 2/1A
IL1
P1
N1
IL2
S1
P2
P3
N4
N2
IL3
P4
P5
N3
IN
S2
P6
1MRK 505 181-UDE B
REB 670 mit
I
1 A-CT-Eingängen
SUMM
en06000128.vsd
zu finden.
Applikationshandbuch
