Abschnitt 4
IED Anwendung
140
QA1 QA1 QA1
BI1 BI1 BI1
QA2 QA2 QA2
BI2
BI2 BI2
BI3 BI3 BI3
QA3 QA3 QA3
IEC06000017 V1 DE

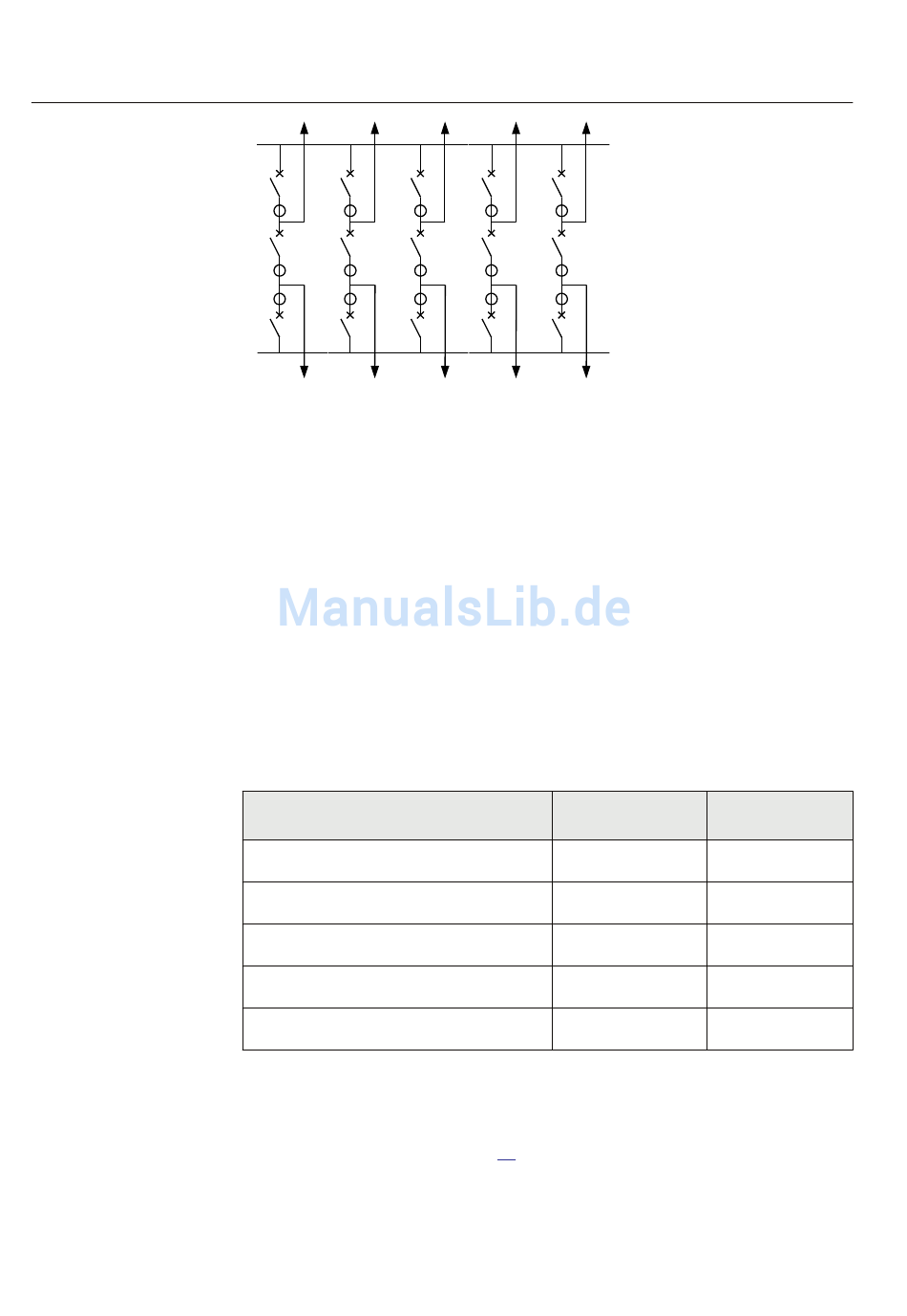

Abb. 64: Beispiel einer Station mit Eineinhalb-Leistungsschalter
Alle Leistungsschalter sind normalerweise geschlossen. Die Anforderung für das
Sammelschienenschutzschema ist, dass das Schema über zwei unabhängige
Differentialzonen verfügen muss, eine für jeden Sammelschiene. Bei einem
internen Fehler an einem der beiden Sammelschienen müssen alle mit der
fehlerhaften Sammelschiene in Zusammenhang stehenden Leistungsschalter
ausgelöst werden, wobei die Stromversorgung zu den Verbrauchern jedoch nicht
unterbrochen wird. Die Auslösungslogik des Schalterversagerschutzes muss
ebenfalls sorgfältig konfiguriert werden.
Mit dem REB 670 lässt sich diese Art von Sammelschienenanordnung mühelos
schützen. Die gängigsten Einrichtungen mit REB 670 IEDs für diesen Stationstyp
werden in der folgenden Tabelle beschrieben.
Tabelle 27: Typische Lösungen für Stationen mit Eineinhalb-Leistungsschalter, wenn Schaltver‐
sagerfunktion für mittleren Leistungsschalter nicht erforderlich ist
Ausführung des REB 670 IED
dreiphasig; 2 Zonen, 4 Felder Sammelschienen‐
schutz (A20)
dreiphasig; 2 Zonen, 8 Felder Sammelschienen‐
schutz (A31)
einphasig; 2 Zonen, 12 Felder Sammelschienen‐
schutz (B20)
einphasig; 2 Zonen, 12 Felder Sammelschienen‐
schutz (B21)
einphasig; 2 Zonen, 24 Felder Sammelschienen‐
schutz (B31)
Ein Schaltplan zum Funktionsprinzip des REB 670 für Stationen mit Eineinhalb-
Leistungsschalter einschließlich internem Schaltversagerschutz für mittleren
Leistungsschalter ist in Abbildung
ZA
QA1 QA1
BI1 BI1
QA2 QA2
BI2 BI2
BI3 BI3
QA3 QA3
ZB
xx06000017.vsd
Anzahl der Diameter in
der Station
2/4
4/8
6/12
6/12
12/24
65 zu finden.
1MRK 505 181-UDE B
Anzahl der für das
Schema erforderlichen
REB 670 IEDs
1/2
1/2
3/6
3/6
3/6
Applikationshandbuch
