Nadel wechseln

VORSICHT
Verletzungsgefahr durch spitze und sich
bewegende Teile!
Einstich oder Quetschen möglich.
Nadel nur bei ausgeschalteter Maschine
einfädeln.

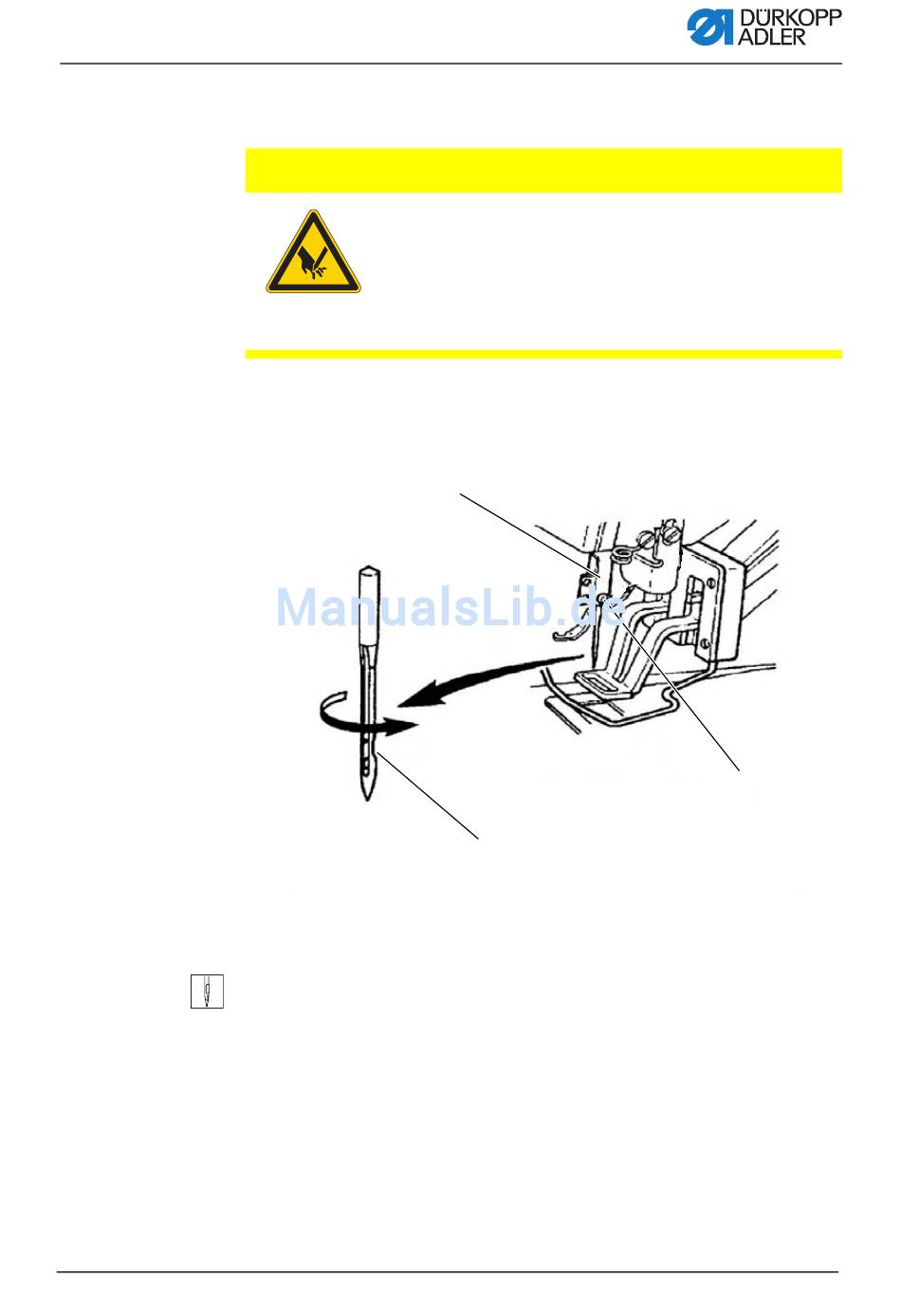

Abb. 7: Nadel wechseln
(1) - Hohlkehle
(2) - Schraube
So wechseln Sie die Nadel:
1. Schraube (2) lösen und Nadel entnehmen.
2. Neue Nadel bis zum Anschlag in die Bohrung der
Nadelstange (3) einschieben, dabei beachten, dass die
Hohlkehle (1) der Nadel zur Greiferspitze zeigt.
3. Schraube (2) festziehen.
③
①
(3) - Nadelstange
②
