Wartung
Betriebsanleitung 512/532 - 05.0 - 04/2018
Schmierstellen am Kopf der Maschine

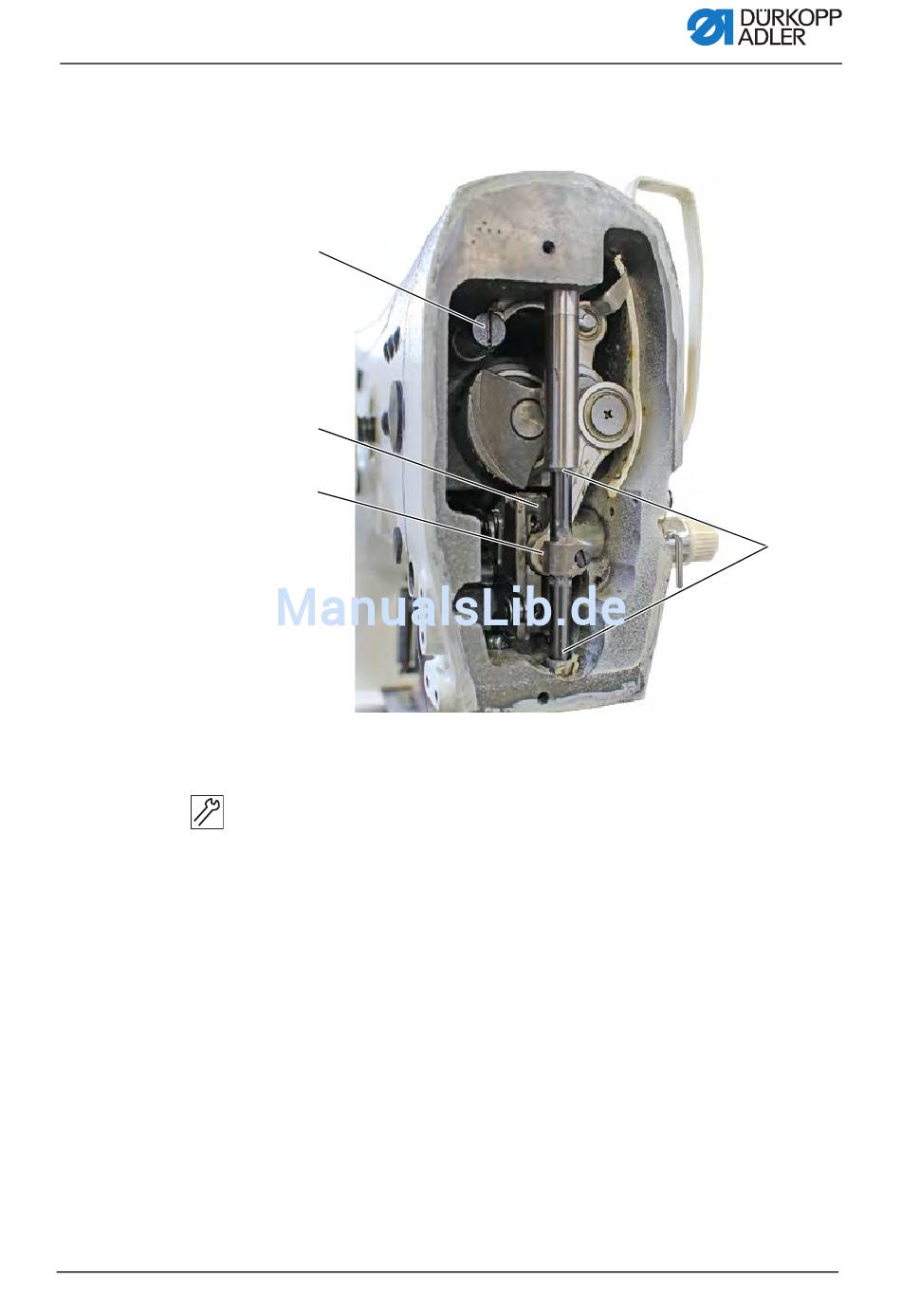

Abb. 21: Schmierung (3)
⑦
⑧
⑨
(7) - Fadenhebel-Lenker
(8) - Nut
So schmieren Sie den Maschinenkopf:
1. Auf den Kreuzkopf hinten (9) und Buchsen (10) Fett auftra-
gen.
2. Nut (8) schmieren.
3. Fadenhebel-Lenker (7) schmieren.
(9) - Kreuzkopf hinten
(10) - Buchsen
