Spule Wechseln - Dürkopp Adler 512-211-01 Betriebsanleitung

20
3.5

Spule wechseln

VORSICHT
Verletzungsgefahr durch spitze und sich
bewegende Teile!
Einstich oder Quetschen möglich.
Spule nur bei ausgeschalteter Maschine
wechseln.

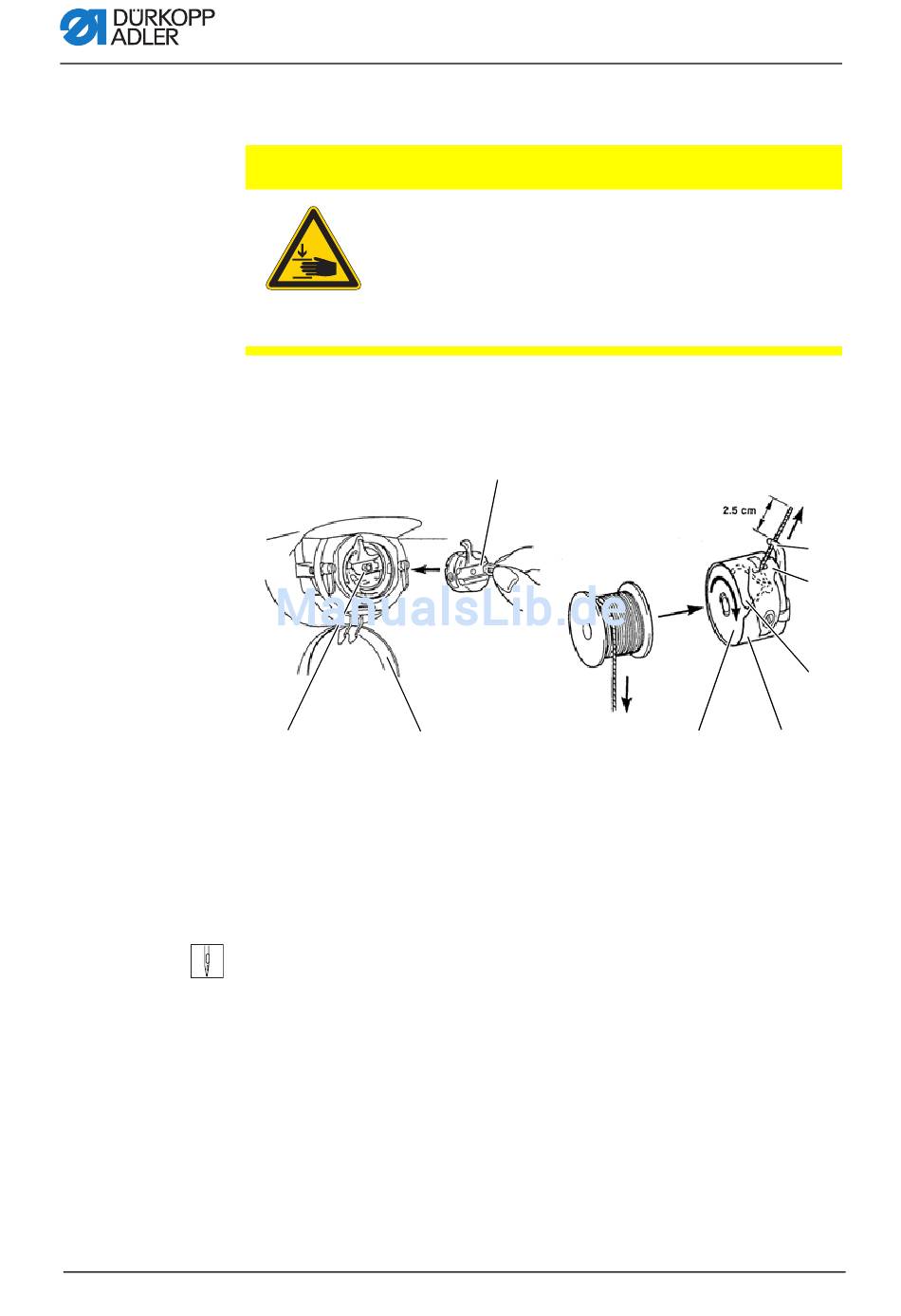

Abb. 5: Spule wechseln
② ③
(1) - Spulengehäuse-Klappe
(2) - Spulengehäuse-Oberteil
(3) - Greiferabdeckung
(4) - Bohrung
Leere Spule entnehmen
So entnehmen Sie die leere Spule:
1. Greiferabdeckung (3) nach unten ziehen.
2. Spulengehäuse-Klappe (1) anheben.
3. Spulengehäuse-Oberteil (2) mit Spule (6) herausnehmen.
4. Leere Spule aus dem Spulengehäuse-Oberteil (2) heraus-
nehmen.
①
(5) - Spannungsfeder
(6) - Spule
(7) - Spulengehäuse-Schlitz
(8) -
Betriebsanleitung 512/532 - 05.0 - 04/2018
Bedienung
④
⑤
⑦
⑥ ②
