Greiferfaden-Spannung einstellen

VORSICHT
Verletzungsgefahr durch spitze und sich
bewegende Teile!
Einstich oder Quetschen möglich.
Greiferfaden-Spannung nur bei ausgeschalteter
Maschine einstellen.

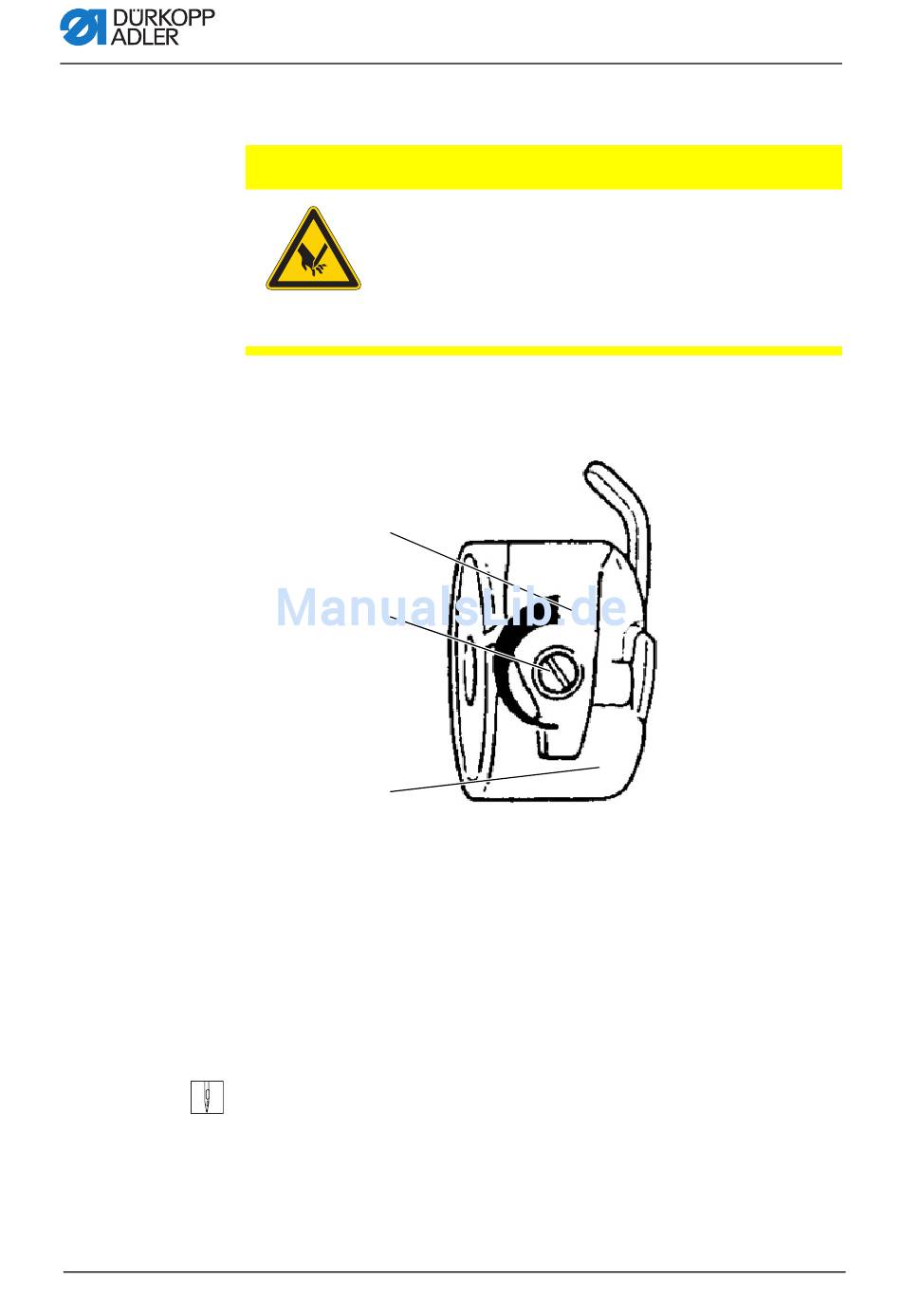

Abb. 6: Greiferfaden-Spannung einstellen
①
②
③
(1) - Spannungsfeder
(2) - Regulierschraube
Die erforderliche Greiferfaden-Spannung soll von der
Spannungsfeder (1) erzeugt werden. Das Spulengehäuse-
Oberteil (3) soll durch sein Eigengewicht langsam absinken, wenn
es am eingefädelten Greiferfaden festgehalten wird.
Spannungsfeder einstellen
So stellen Sie die Spannungsfeder ein:
1. Spulengehäuse-Oberteil (3) mit der Spule herausnehmen.
2. Spannungsfeder (1) an der Regulierschraube (2) verändern,
bis der erforderliche Spannungswert erreicht ist.
3. Spulengehäuse-Oberteil (3) einsetzen.
(3) - Spulengehäuse-Oberteil
