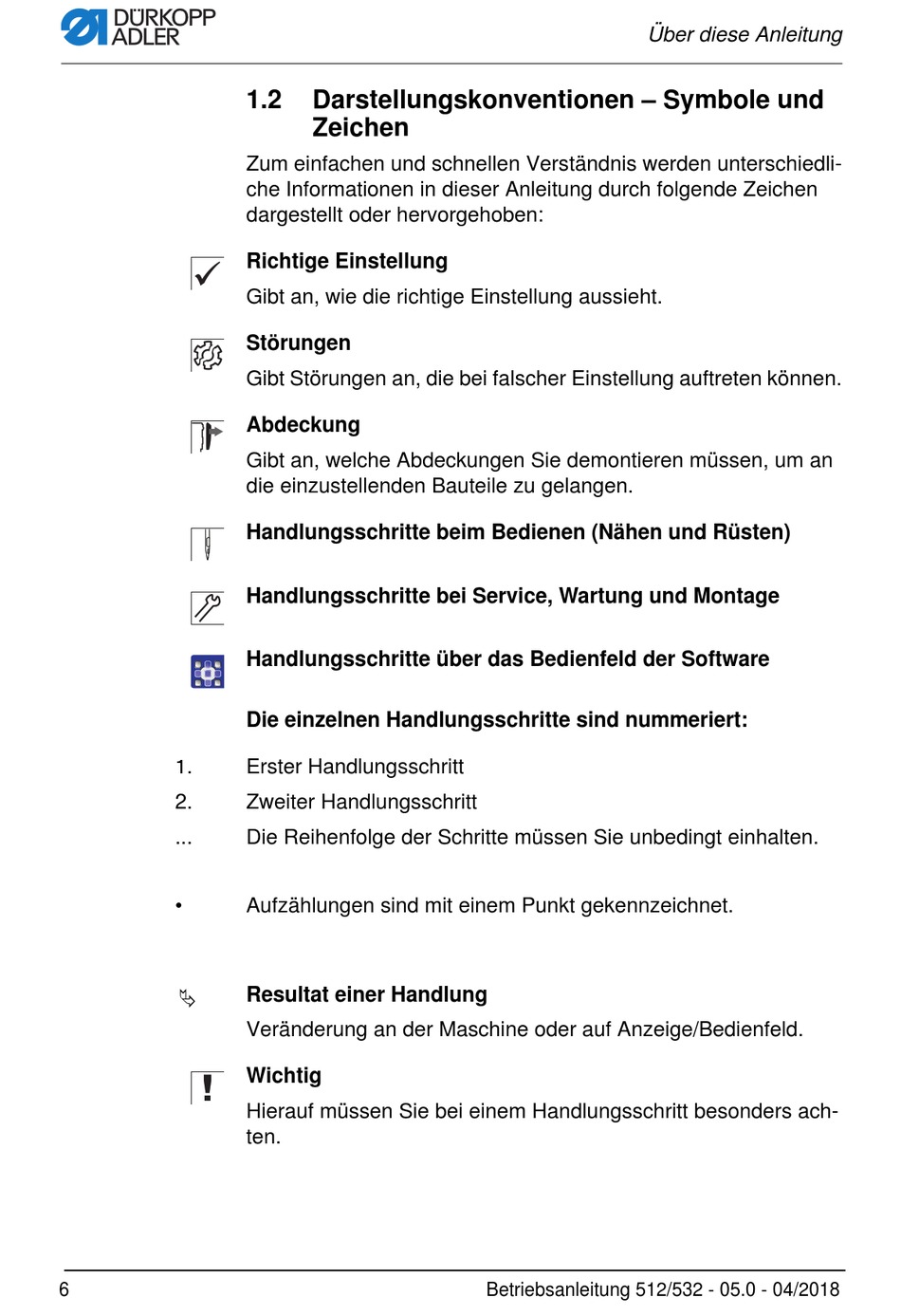

1.2 Darstellungskonventionen – Symbole und
Zeichen
Zum einfachen und schnellen Verständnis werden unterschiedli-
che Informationen in dieser Anleitung durch folgende Zeichen
dargestellt oder hervorgehoben:
Richtige Einstellung
Gibt an, wie die richtige Einstellung aussieht.
Störungen
Gibt Störungen an, die bei falscher Einstellung auftreten können.
Abdeckung
Gibt an, welche Abdeckungen Sie demontieren müssen, um an
die einzustellenden Bauteile zu gelangen.
Handlungsschritte beim Bedienen (Nähen und Rüsten)
Handlungsschritte bei Service, Wartung und Montage
Handlungsschritte über das Bedienfeld der Software
Die einzelnen Handlungsschritte sind nummeriert:
Erster Handlungsschritt
Zweiter Handlungsschritt
Die Reihenfolge der Schritte müssen Sie unbedingt einhalten.
Aufzählungen sind mit einem Punkt gekennzeichnet.
Resultat einer Handlung
Veränderung an der Maschine oder auf Anzeige/Bedienfeld.
Wichtig
Hierauf müssen Sie bei einem Handlungsschritt besonders ach-
ten.
Über diese Anleitung
Betriebsanleitung 512/532 - 05.0 - 04/2018
