6.3.7 Öl-Auffangbehälter montieren

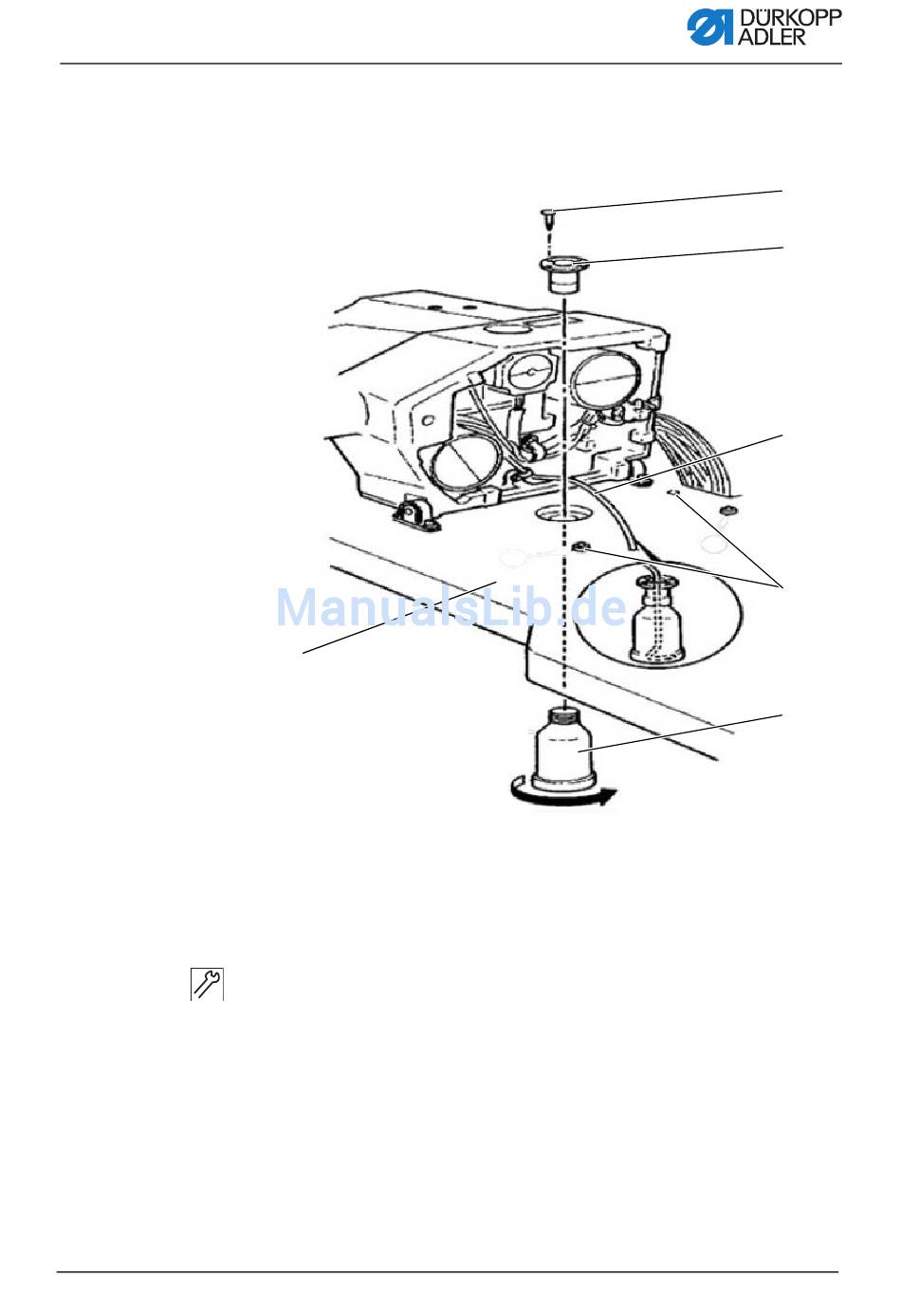

Abb. 28: Öl-Auffangbehälter montieren
⑥
(1) - Schraube
(2) - Halter
(3) - Ölleitung
(4) - Auflagegummi (in der Öl-Auf-
fangschale
So montieren Sie den Öl-Auffangbehälter:
1. Halter (2) in die Bohrung der Tischplatte (6) setzen und mit
3 Schrauben (1) anschrauben.
2. Öl-Auffangbehälter (5) in den Halter (2) schrauben.
3. Ölleitung (3) in den Öl-Auffangbehälter (5) stecken.
4. Auflagegummis (4) in die Tischplatte (6) stecken.
(5) - Öl-Auffangbehälter
(6) - Tischplatte
