Dürkopp Adler 512-211-01 Betriebsanleitung Seite 66

64

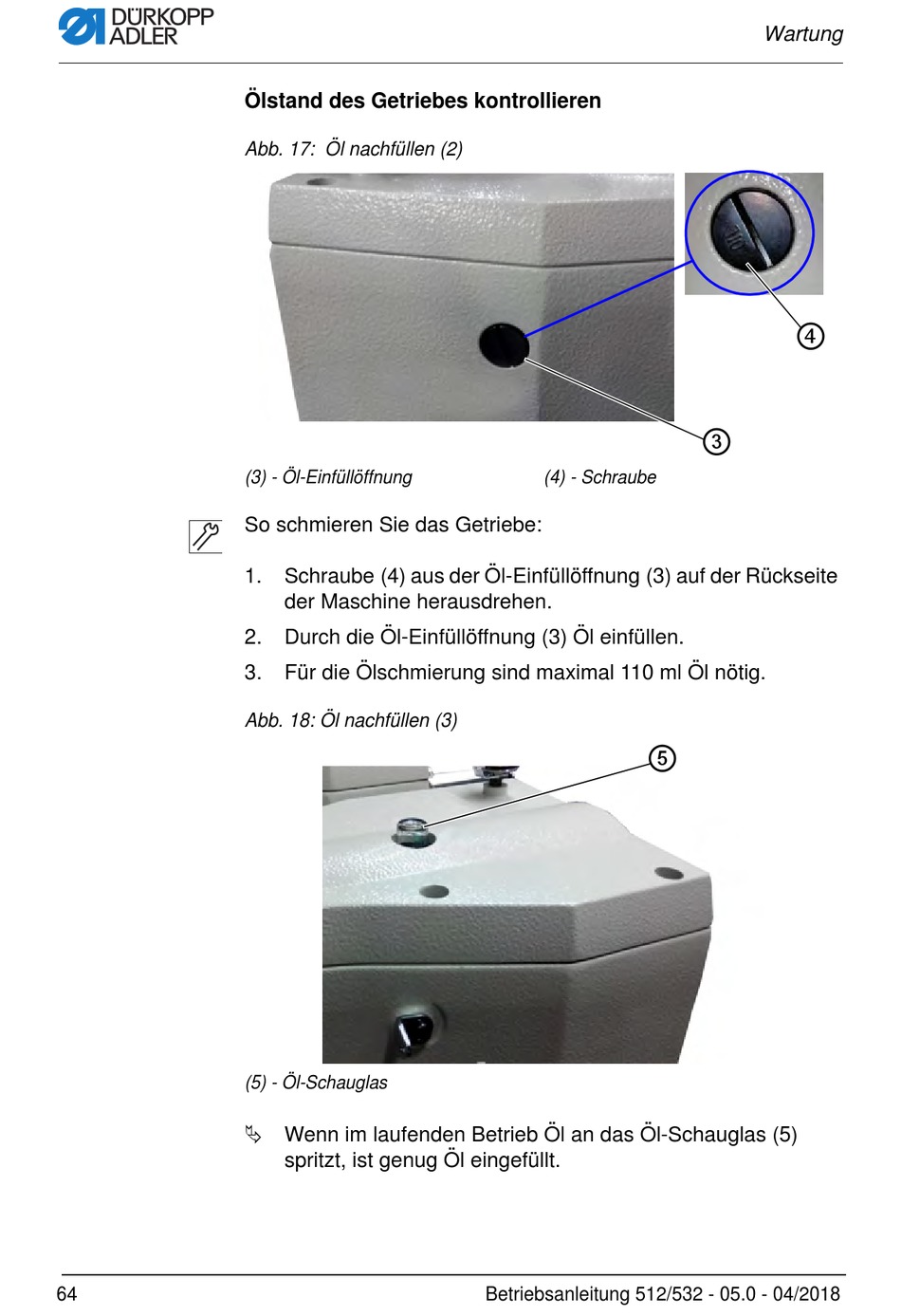

Ölstand des Getriebes kontrollieren
Abb. 17: Öl nachfüllen (2)
(3) - Öl-Einfüllöffnung
So schmieren Sie das Getriebe:
1. Schraube (4) aus der Öl-Einfüllöffnung (3) auf der Rückseite
der Maschine herausdrehen.
2. Durch die Öl-Einfüllöffnung (3) Öl einfüllen.
3. Für die Ölschmierung sind maximal 110 ml Öl nötig.
Abb. 18: Öl nachfüllen (3)
(5) - Öl-Schauglas
 Wenn im laufenden Betrieb Öl an das Öl-Schauglas (5)
spritzt, ist genug Öl eingefüllt.
(4) - Schraube
⑤
Betriebsanleitung 512/532 - 05.0 - 04/2018
Wartung
④
③
