Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld
Telefon +49 (0) 521 / 9 25-00 • Telefax +49 (0) 521 / 9 25 24 35 • www.duerkopp-adler.com
Ausgabe / Edition:
Änderungsindex
02/2007
Rev. index: 01.0
Anleitung, komplett
Programmieranleitung DA-Microcontrol
Printed in Federal Republic of Germany
506
Bedienanleitung
Aufstellanleitung
Serviceanleitung
Teile-Nr./Part.-No.:
0791 506003
1
2
3
4
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dürkopp Adler 506
Inhaltszusammenfassung für Dürkopp Adler 506
- Seite 1 Anleitung, komplett Bedienanleitung Aufstellanleitung Serviceanleitung Programmieranleitung DA-Microcontrol Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld Telefon +49 (0) 521 / 9 25-00 • Telefax +49 (0) 521 / 9 25 24 35 • www.duerkopp-adler.com Ausgabe / Edition: Änderungsindex Teile-Nr./Part.-No.: 02/2007...
-
Seite 2: Anleitung, Komplett
Anleitung, komplett Übersicht Bedienungstafel Bedienenanleitung, Aufstellanleitung, Serviceanleitung, Programmieranleitung DA-Microcontrol Pneumatik Geräteplan 9770 506001 Bauschaltplan 9870 506010 B 9890 504001 B Stromlaufplan 9850 506001 SK Alle Rechte vorbehalten. Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede, auch auszugsweise Wiederverwendung dieser Inhalte ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG verboten. - Seite 3 Vorwort Diese Anleitung soll erleichtern, die Maschine kennenzulernen und ihre bestimmungsmäßigen Einsatzmöglichkeiten zu nutzen. Die Betriebsanleitung enthält wichtige Hinweise, die Maschine sicher, sachgerecht und wirtschaftlich zu betreiben. Ihre Beachtung hilft, Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu vermindern und die Zuverlässigkeit und die Lebensdauer der Maschine zu erhöhen.
-
Seite 4: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Die Nichteinhaltung folgender Sicherheitshinweise kann zu körperlichen Verletzungen oder zu Beschädigungen der Maschine führen. 1. Die Maschine darf erst nach Kenntnisnahme der zugehörigen Betriebsanleitung und nur durch entsprechend unterwiesene Bedienpersonen in Betrieb genommen werden. 2. Lesen Sie vor Inbetriebnahme auch die Sicherheitshinweise und die Betriebsanleitung des Motorsherstellers. -
Seite 5: Inhaltsverzeichnis
In halt Sei te: Vor wort und all ge mei ne Si cher heits hin wei se Teil 1: Be dienanleitung Kl. 506 Pro dukt be schrei bung Be schrei bung des be stim mungs gemäßen Ge brau ches bzw. der be stim mungs gemäßen Ver wen dung ...... -
Seite 6: Geräusch-An Ga Be Wert
Geräusch-An ga be wert: Lc = 79 dB (A) Ar beits platz be zo ge ner Emis sions wert nach DIN 45635-48-B-1 Näh zyk lus: 8,3 sec Ein und 2,0 sec. Aus Stich zahl: 1.000 min-1 Steu er kur ve: (Sti che) 116 Nähzy klus: 9,7 s ein / 2,0 s aus... -
Seite 7: Produktbeschreibung

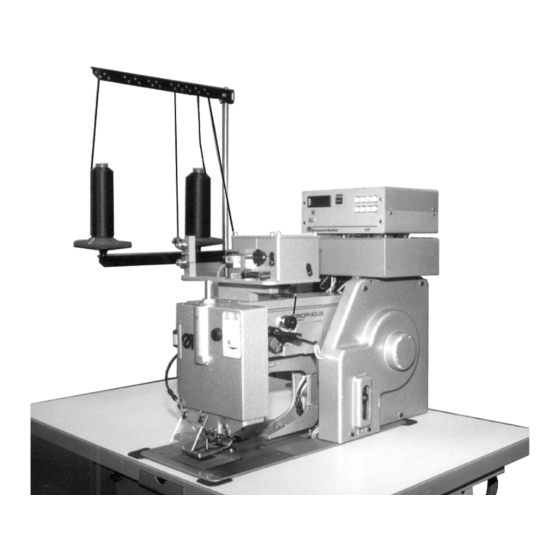

1. Produktbeschreibung 1.1 Beschreibung des bestimmungsgemäßen Gebrauches bzw. der bestimmungsgemäßen Verwendung Die 506 ist ein robuster, schwerer, kurvengesteuerter Einnadel-Doppel- steppstich Kurznaht-Automat für Nähte des Stichtyps 301. Bestimmungsgemäß wird dieser Kurznaht-Automat zum Nähen von Schwergewebe sowie dickem und hartem Leder verwendet. -
Seite 8: Technische Daten
Großer Durchgangsraum und große Auflagefläche Der große Durchgangsraum gestattet die Anbringung von Kurznähten, die weit von den Materialkanten entfernt sind. Ein Einrollen flexiblen Nähgutes ist möglich. Die geschlossene breite Grundplatte bietet eine große Auflagefläche und erleichtert das Einlegen. Pneumatische Klammerlüftung Der Hub der Halteklammer beträgt maximal 20 mm. -
Seite 9: Bedienen
2. Bedienen 2.1 Automatischer Nähvorgang ACHTUNG ! Vor der ersten Inbetriebnahme unbedingt die Stichanzahl pro Kurven- scheibenumdrehung am internen DIP-Schalter (b500) der Steuerung entsprechend der verwendeten Kurvenscheibe einstellen (siehe Teil 4: Kurzbeschreibung Multicontrol). Das Starten eines Nähvorganges ist nur bei geschlossenem Kopf- deckel und geschlossenem Deckel 3 zum Greiferraum möglich. - Seite 10 Nach Beendigung des Nähvorganges lüften die Klammern automa- tisch. – Nähgut entnehmen. Schnellabschaltung Das Sicherheitssystem der 506 sieht zur sofortigen Stillsetzung des Automaten bei Fehlbedienung, Nadelbruch, Fadenriß usw. zwei unter- schiedliche Möglichkeiten vor: – STOP-Taste 1 auf der Frontplatte der Steuerung drücken.
-
Seite 11: Nadeln Und Garne
2.2 Nadeln und Garne Nadelsystem: 428; 428 Serv Nm 250; 794 (je nach Art des verwendeten Nähfadens und Nähgutes) Nadeldicke: Nm 120 - Nm 280 (je nach Art des verwendeten Nähfadens und Nähgutes) Garne: synthetische Nähgarne (30/3 bis 8/3) Nadel wechseln: Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. -
Seite 12: Nadelfaden Einfädeln
2.3 Nadelfaden einfädeln Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Nadelfaden nur bei ausgeschaltetem Automaten einfädeln. Das Einfädeln des Nadelfadens erfolgt wie aus den nebenstehenden Abbildungen ersichtlich in aufsteigender Reihenfolge der Ziffern: – Garnrolle auf Garnständer stecken. – Faden durch Bohrungen 1 des Garnständers fädeln. –... - Seite 13 11 10 9...
-
Seite 14: Spule Wechseln
2.4 Spule wechseln Spule entfernen – Taste 3 am Nähkopf oder Taste 4 " " am Steuergerät drücken. – Deckel 2 festhalten und Arretierhebel 1 zum Entriegeln des Deckels nach oben drücken. – Deckel 2 nach vorn umlegen. ACHTUNG ! Der Deckel 2 wird über den Sicherheitsschalter 7 abgefragt. - Seite 15 Volle Spule einlegen – Volle Spule in Spulenkapsel 6 einlegen. Dabei beachten, daß sich die Spule beim Fadenabzug im Uhrzeigersinn drehen muß (siehe Pfeilrichtung)! – Spulenkapsel 6 einschwenken. – Faden durch den Schlitz 8 bis in die Öffnung 9 der Feder 10 ziehen. ACHTUNG ! Ein aus Schlitz 8 herausrutschender Faden kann zu Fehlstichen und Nadelbruch führen.
-
Seite 16: Fadenspannung
2.5 Fadenspannung Fadenspannungen entsprechend den verwendeten Garnsorten und -dicken so einstellen, daß ein sauberes Nahtbild entsteht. Zu starke Fadenspannungen verursachen ein Zusammenziehen des Nähgutes. Eine zu geringe Spulenfadenspannung kann zu Fehlstichen führen. Nadelfadenspannung einstellen – Obere Nadelfadenspannung durch Verdrehen von Rändelschrau- be 1 und untere Nadelfadenspannung durch Verdrehen von Rän- delschraube 2 einstellen. -
Seite 17: Spuler
3. Spuler Spulenfaden aufspulen – Garnrolle auf Garnständer stecken. – Faden durch Bohrungen 1 des Garnständers fädeln. – Faden durch die Spannungsscheiben der Spannung 2 führen. – Faden durch die Spannungsscheiben der Spannung 3 führen. – Faden durch das Langloch der Führung 4 führen. –... -
Seite 18: Wartung
4. Wartung Vorsicht Verletzungsgefahr ! Hauptschalter ausschalten. Wartung des Automaten darf nur im ausgeschalteten Zustand erfolgen. 4.1 Reinigen Eine saubere Maschine schützt vor Störungen ! Tägliche Reinigung: – Insbesondere die Bereiche um Nadelfadenführungen und -spannungen, Fadenanzugsfeder und Greifer von Nähstaub und Flusenansammlungen säubern (z.B. - Seite 19 Reinigung nach Bedarf: – Sammelbehälter 1 für die zentrale Umlaufschmierung entleeren. – Auffangbeutel 2 der Fadenabsaugvorrichtung leeren und von Flu- senansammlungen säubern (Z. B. mitDrucklustpistole).
-
Seite 20: Ölen
4.2 Ölen Verwenden Sie zum Ölen der Maschine auschließlich das Schmieröl ESSO SP-NK 10. Sp-NK 10 kann von den Verkaufsstellen der Dürkopp Adler AG bezo- gen werden. Ölstand im Ölbehälter des Nebelölers prüfen Durch die vom Nebelöler mit Öl angereicherte Druckluft wird die Bahn des Barrelschiffchens geschmiert und gekühlt. - Seite 21 Ölstand im Ölbehälter der zentralen Umlaufschmierung prüfen Die zentrale Umlaufschmierung versorgt alle wichtigen Schmierstellen des Nähautomaten automatisch. – Der Ölstand im Ölbehälter 1 darf nicht unter die Markierung ,,min“ absinken. – Falls erforderlich, Öl bis zur Markierung ,,max“ nachfüllen. Tägliches Ölen: –...
