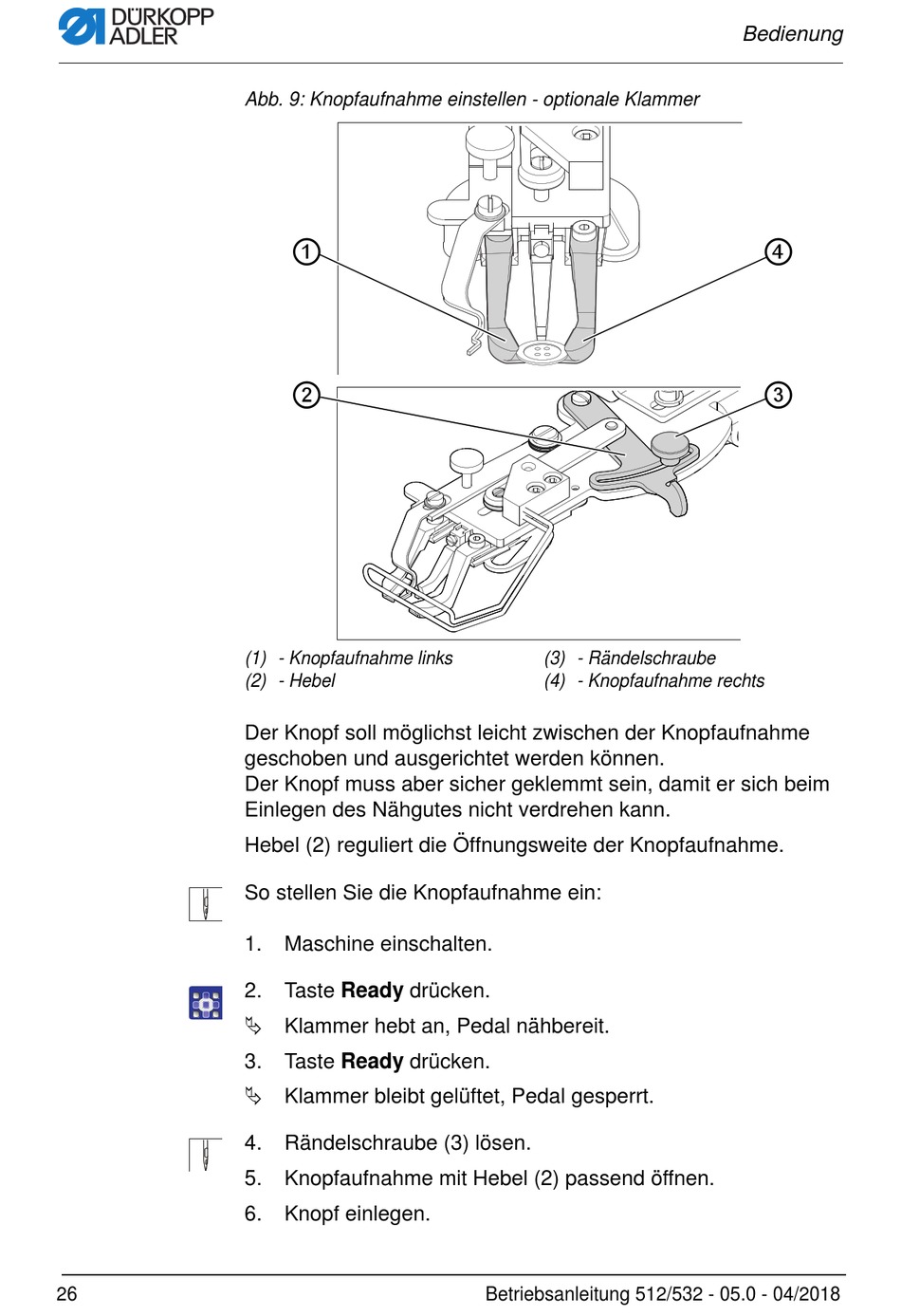

Abb. 9: Knopfaufnahme einstellen - optionale Klammer
①
②
(1) - Knopfaufnahme links
(2) - Hebel
Der Knopf soll möglichst leicht zwischen der Knopfaufnahme
geschoben und ausgerichtet werden können.
Der Knopf muss aber sicher geklemmt sein, damit er sich beim
Einlegen des Nähgutes nicht verdrehen kann.
Hebel (2) reguliert die Öffnungsweite der Knopfaufnahme.
So stellen Sie die Knopfaufnahme ein:
1. Maschine einschalten.
2. Taste Ready drücken.
 Klammer hebt an, Pedal nähbereit.
3. Taste Ready drücken.
 Klammer bleibt gelüftet, Pedal gesperrt.
4. Rändelschraube (3) lösen.
5. Knopfaufnahme mit Hebel (2) passend öffnen.
6. Knopf einlegen.
(3) - Rändelschraube
(4) - Knopfaufnahme rechts
