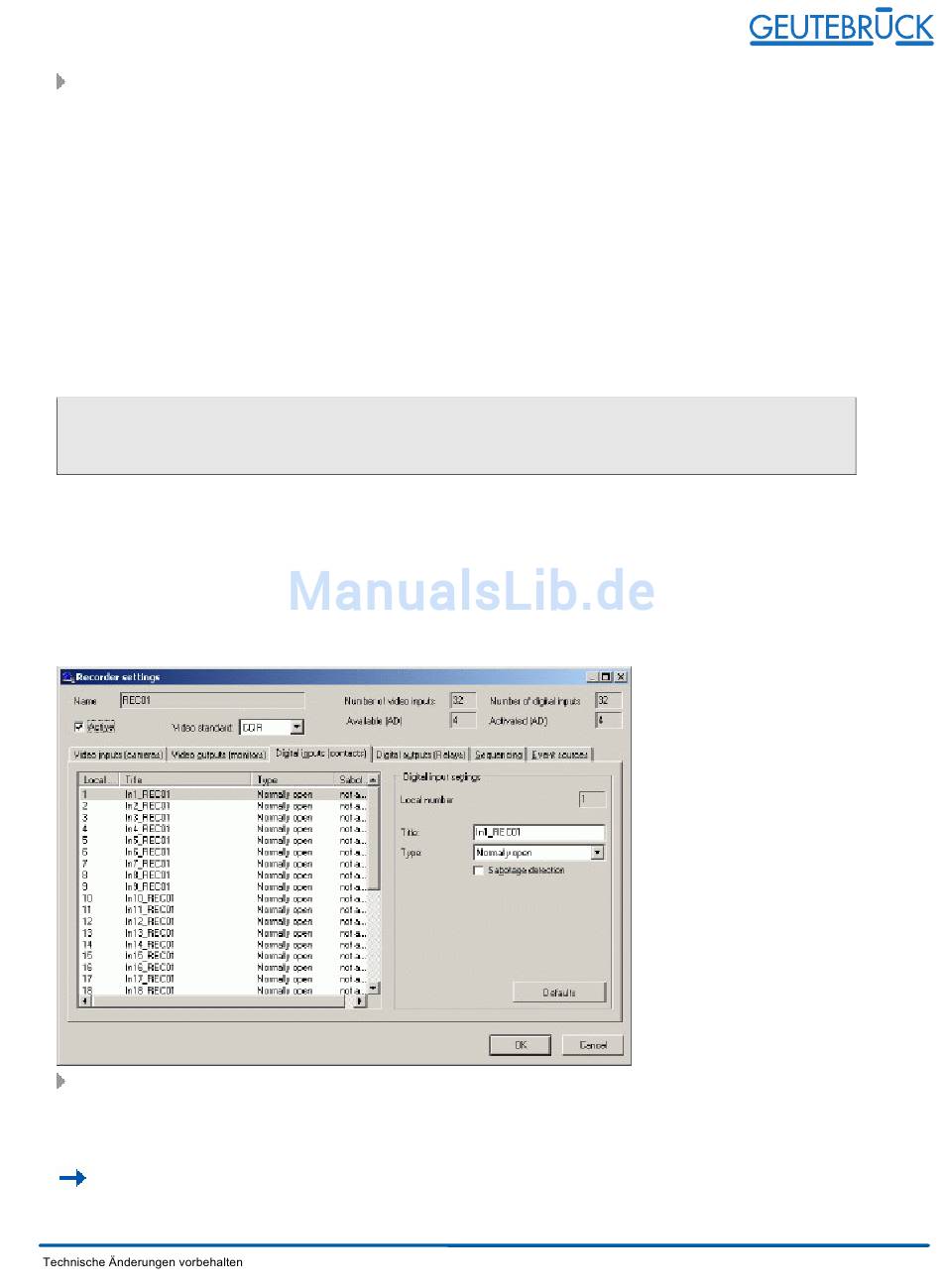

Klicken Sie auf einen digitalen Eingang um ihn zu markieren. Die Einstellungen im rechten
Feld werden aktualisiert.
Digitalen Eingang einstellen
Die Kontakte sind fest durchnummeriert. Sie werden im Feld NR. LOKALER KONTAKT angezeigt.
Der Beschreibungstext wird als Name des Kontakts bei der weiteren Konfiguration im MultiSet angezeigt.
Der Text sollte in den ersten 8 Zeichen signifikant, kurz und prägnant sein. Wird kein eigener Name
eingetragen, werden vordefinierte Texte verwendet.
Im Dropdown-Feld TYP legen Sie die Art des Kontaktes fest. Zur Auswahl stehen:
Öffner, der Kontakt öffnet, wenn ein Ereignis auftritt oder Schließer, der Kontakt schließt beim Auftreten
eines Ereignisses.
Sabotage-Erkennung
Sind Kontakte zur Sabotageüberwachung angeschlossen, muss die Sabotageüberwachung für jeden
dieser Kontakte aktiviert werden. Diese Kontakte müssen technisch als Kontakt mit
Überwachungswiderstand ausgelegt sein.
Wählen Sie dieses Feld nur dann aus, wenn der Kontakt-Eingang mit Überwachungswiderstand
angeschlossen ist, ansonsten wird ein Abfallen des Kontaktes nicht korrekt erkannt.
Als Beschreibungstext empfehlen wir einen besonderen Hinweis einzutragen, z.B. "Alarmmelder".
Digitale Ausgänge (Relais)
An der 9-poligen Buchse der Interface-Karte im Basisgerät können auf den 3 Relaisausgängen
potentialfreie Kontakte abgegriffen werden, z.B. als Signal zur Ansteuerung einer Meldelampe.
Im Auswahlfenster werden alle digitalen Ausgänge (Relais) angezeigt. Die Anzahl richtet sich nach der
gekauften Geräte-Variante. In der Tabelle sind die Einstellungen zu jedem Eingang angezeigt.
Markieren Sie den digitalen Ausgang durch Anklicken. Der Beschreibungstext kann jetzt geändert
werden.
Der Name des Relais wird bei der weiteren Konfiguration in MultiSet angezeigt. Wird kein eigener Name
eingetragen, werden vordefinierte Texte verwendet.
Sonderfunktion von Relais 1
Das Relais ist so konfiguriert, dass es bei Störungen des MULTISCOPE-Gerätes abfällt. D.h. bei
