Vorsicht
1VTA100114-Rev. 04 de
Gültig ab Version V4D02
Multifunktionale Schutz- und Steuerungseinheit REF542 plus
Bedienungsanleitung Motorschutz mit ATEX - Zertifizierung

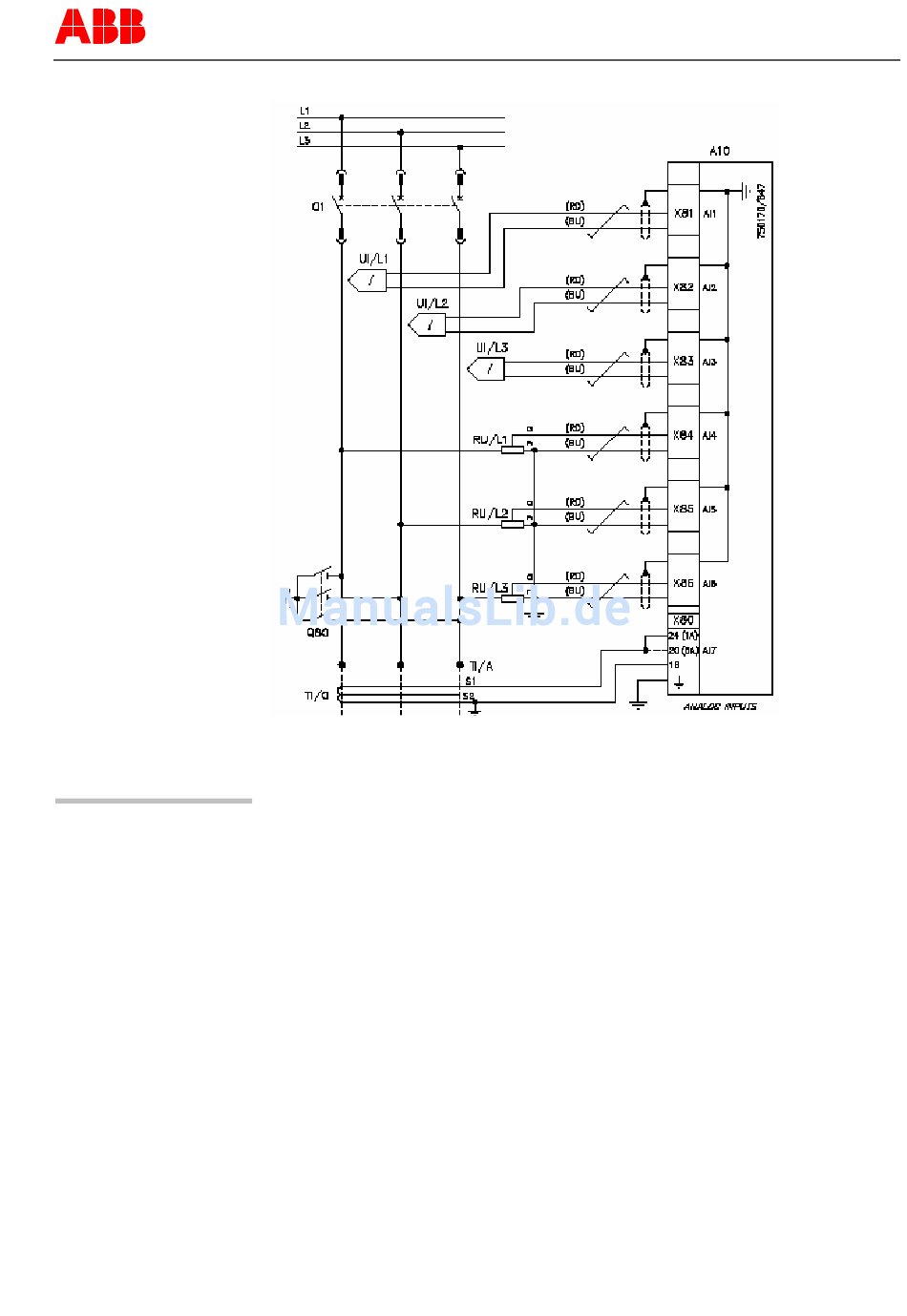

Bild 25: Beispiel eines Anschlussschaltbildes für Eingangs- und Ausgangsfelder mit Sensoren
Aus Gründen der Genauigkeit sollten die Verbindungskabel zu Sensoren in an-
deren Feldern beziehungsweise auf anderen Tafeln eine Länge von 7 m nicht
überschreiten.
PTMV, 19.01.05 Motorschutz 52 / 68
