1VTA100114-Rev. 04 de
Gültig ab Version V4D02
Multifunktionale Schutz- und Steuerungseinheit REF542 plus
Bedienungsanleitung Motorschutz mit ATEX - Zertifizierung
TC 1112s; Warm
10000
1000
100
10
1

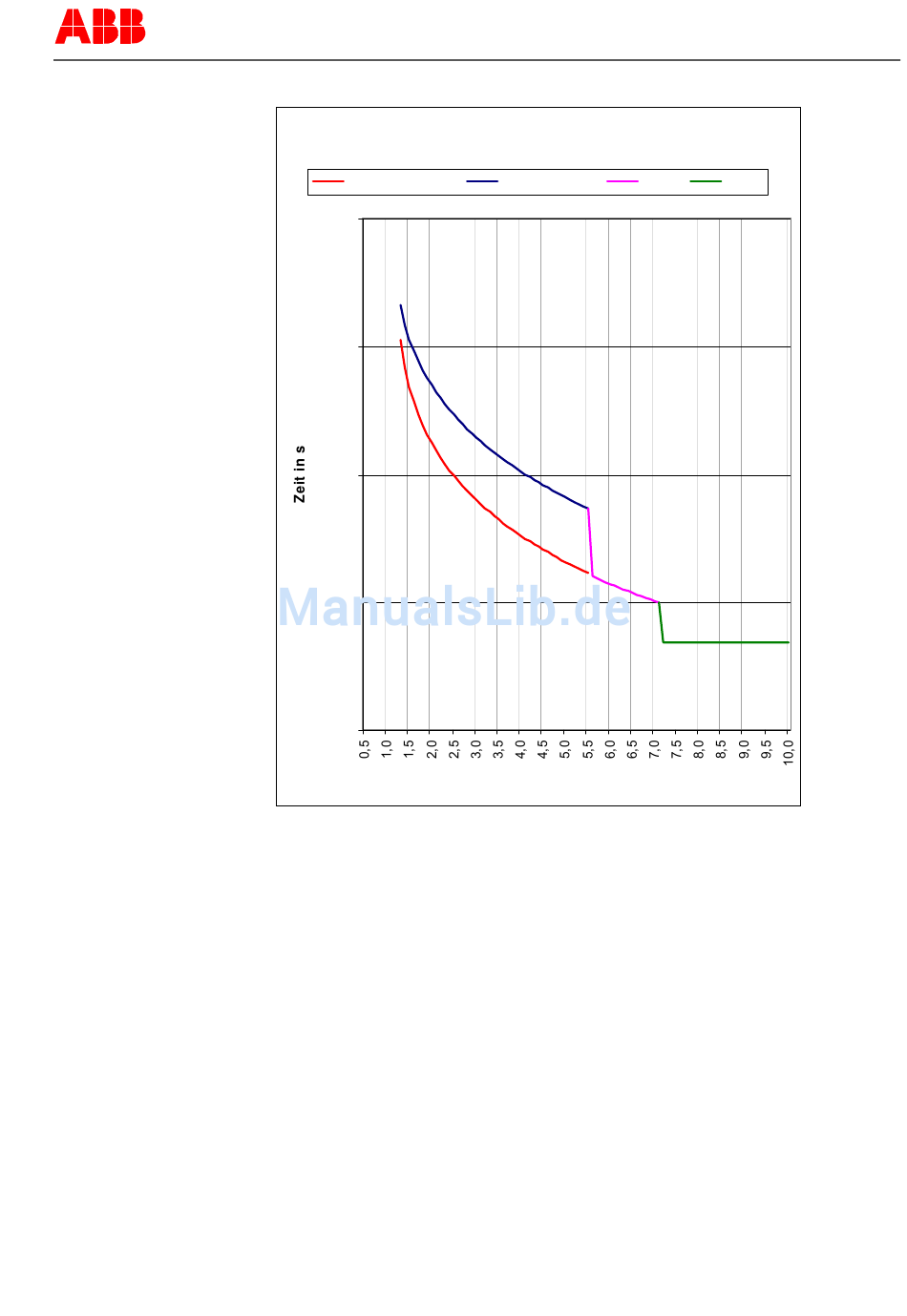

Bild 13: Reduzierung der Auslösezeit bei 100% Vorlast

5.6 Verhalten bei Ausfall der Hilfsspannung

Wenn die Hilfsspannungsversorgung für das REF542plus ausfällt, muss ebenso der
zu schützende Motor ausgeschaltet werden. Die Dauer des Ausfalls der Hilfsspan-
nungsversorgung wird durch die im REF542plus vorhandene interne Echtzeituhr ü-
berwacht. Dabei kann die Uhr für mindestens 2 Stunden lang mit der erforderlichen
Ganggenauigkeit weiterlaufen. Unmittelbar nach der Wiederkehr der Hilfsspannungs-
versorgung wird die abgekühlte Motortemperatur nach Gleichung 14 errechnet und
für die Fortsetzung der Schutzaufgabe verwendet.
In diesem Beispiel wird folgendes angenommen:
td = 30 Min = 1800 s
Taus = 130°C
Tenv = 40°C
TCOff = 3336 s
PTMV, 19.01.05
Auslösekennlinie Warm und Kalt
TC 1112s; Kalt
I/IB
Anlauf Rotor
Motorschutz 37 / 68
