4.2.2 Auslösekennlinie
1VTA100114-Rev. 04 de
Gültig ab Version V4D02
Multifunktionale Schutz- und Steuerungseinheit REF542 plus
Bedienungsanleitung Motorschutz mit ATEX - Zertifizierung

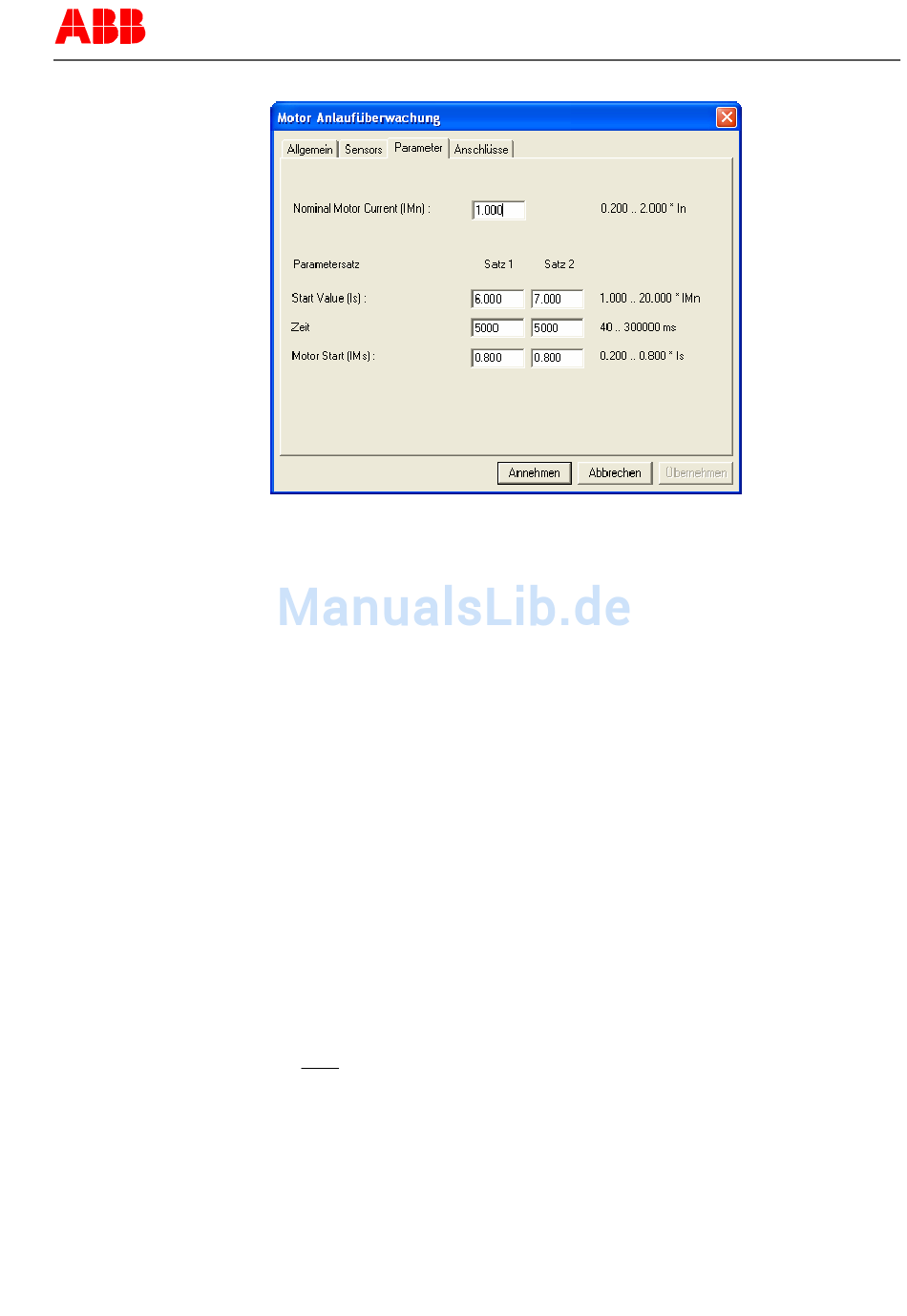

Bild 2: Einstellparameter für die Anlaufüberwachung
Dabei ist:
IMn der auf den Stromwandler-Nennstrom bezogene Motornennstrom
Startwert Is Der Anlaufstromwert, bezogen auf den Motornennstrom, als Maß
für die zulässige Erwärmung
Zeit Die zulässige Zeit zur Bildung des Strom-Zeit-Anlaufintegral
Motorstart IMs Die Einstellung eines Stromansprechwertes zur Erkennung eines
Anlaufvorgangs bezogen auf den Anlaufstrom.
Im nachfolgenden Beispiel soll angenommen werden, dass der Blockierstrom des
Motors dem 6fachen Motornennstrom und die zulässige Blockierzeit 5s betragen. Im
Allgemeinen kann der Blockierstrom dem Schweranlaufstrom gleich gesetzt werden.
In diesem Fall wird der Startwert Is auf 6 Ie (Motornennstrom) und die Zeit auf 5000
ms eingestellt werden. Der Anlauf wird durch die Einstellung Motorstart, von z.B. 0,8
Is, überwacht.
Wenn ein Anlaufstrom erkannt ist, wird die Schutzfunktion für die Anlaufüberwachung
gestartet und das Strom-Zeit-Anlaufintergral berechnet wird. Die Auslösezeit ist hier-
bei von der Höhe des tatsächlichen Anlaufstroms abhängig.
Wird im oben genannten Beispiel angenommen, dass der Anlaufstrom von 0,8 vom
Startwert Is beträgt, so ist der Anlaufstrom dabei 0,8 x 6 = 4,8 des Motornennstrom
IMn. Eine Auslösung wird dann nach einer Zeit von
2
6 5
= =
s 7,81s
t
2
4 8 ,
gebildet, falls der Anlauf nicht erfolgreich ist.
Die Auslösekennlinie bei der Funktion Anlaufüberwachung kann vereinfachend durch
die Gleichung (2) angenähert werden. Für den Anlaufstrom kann die Höhe des Blo-
