7.2.5 Typische Beispiele für analoge und binäre Verbindungen
1VTA100114-Rev. 04 de
Gültig ab Version V4D02
Multifunktionale Schutz- und Steuerungseinheit REF542 plus
Bedienungsanleitung Motorschutz mit ATEX - Zertifizierung

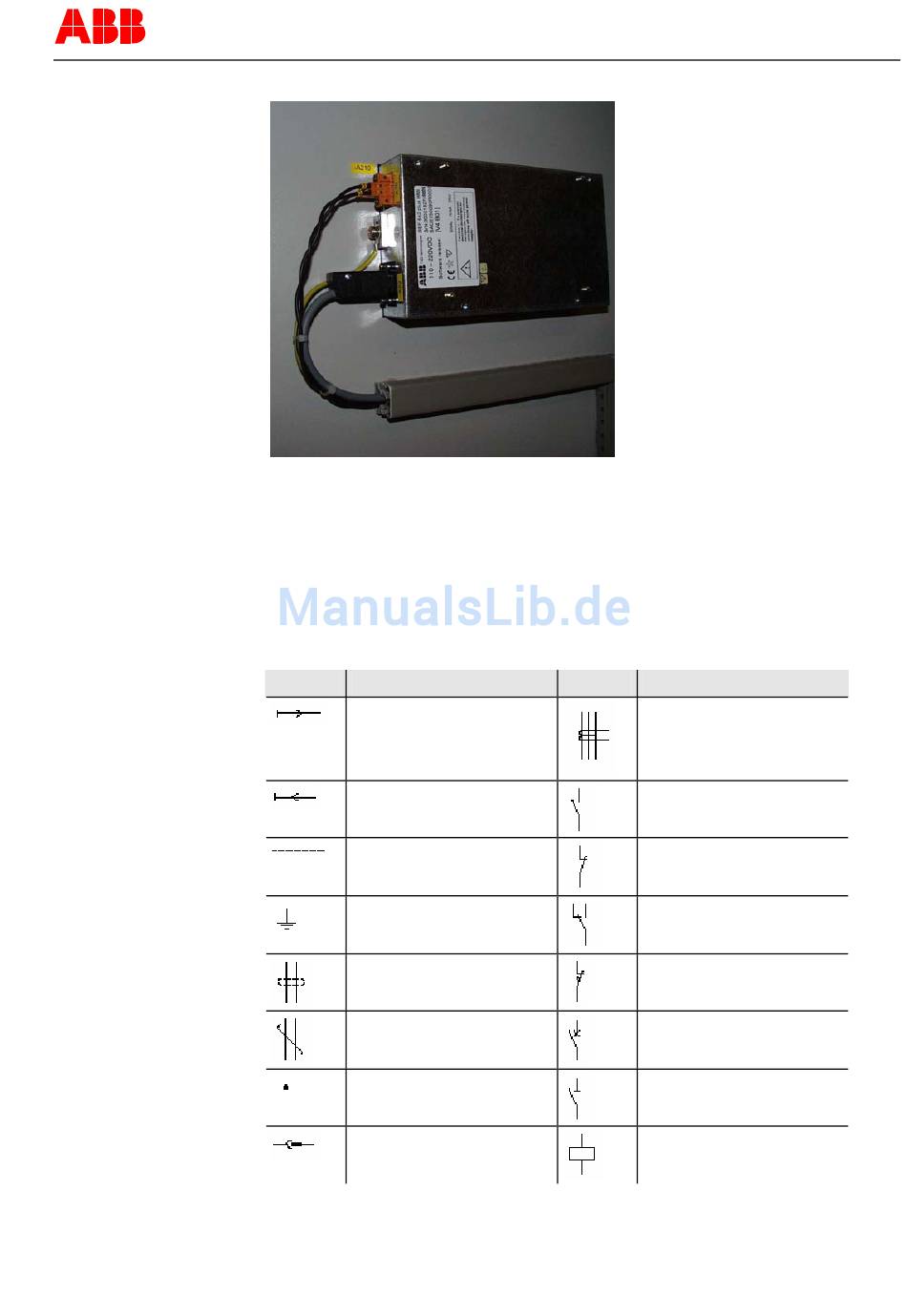

Bild 23: Erdung des HMI- Vor-Ort-Steuereinheit des REF542plus
Auf den folgenden Seiten finden Sie Beispiele für die Verdrahtung von analogen Ein-
gängen (Messeingänge) des REF542plus mit Sensoren oder Messwertgebern, binä-
ren I/Os und analogen Ausgangskarten. Auch Anwendungsbeispiele aus der Praxis
werden hier vorgestellt. In den Schaltbildern werden die folgenden Symbole verwen-
det:
Tabelle 6: Graphische Symbole für elektrotechnische Schaltpläne (IEC 60617)
Symbol Erläuterung
Fließrichtung der Energie von
der Stromschiene
Fließrichtung der Energie zur
Stromschiene
Mechanische, pneumatische
oder hydraulische Verbindung
Erde, Masse
Leiter in einem geschirmten
Kabel
Verdralltes Paar
Leitende Verbindung
Stecker und Kupplung
PTMV, 19.01.05
Symbol Erläuterung
Ringkernstromwandler
Kabelumbauwandler?
Arbeitskontakt
Ruhekontakt
Wechselkontakt (voreilend
öffnend)
Positionsschalter, Öffner
Leistungsschalter
Trennschalter
Auslöser
Motorschutz 50 / 68
