4.1.1 Einstellparameter

4.1.2 Funktionsüberprüfung
1VTA100114-Rev. 04 de
Gültig ab Version V4D02
Multifunktionale Schutz- und Steuerungseinheit REF542 plus
Bedienungsanleitung Motorschutz mit ATEX - Zertifizierung
Für den Betrieb sind Einstellungen der Parameter nach der unten stehenden Darstel-
lung erforderlich:

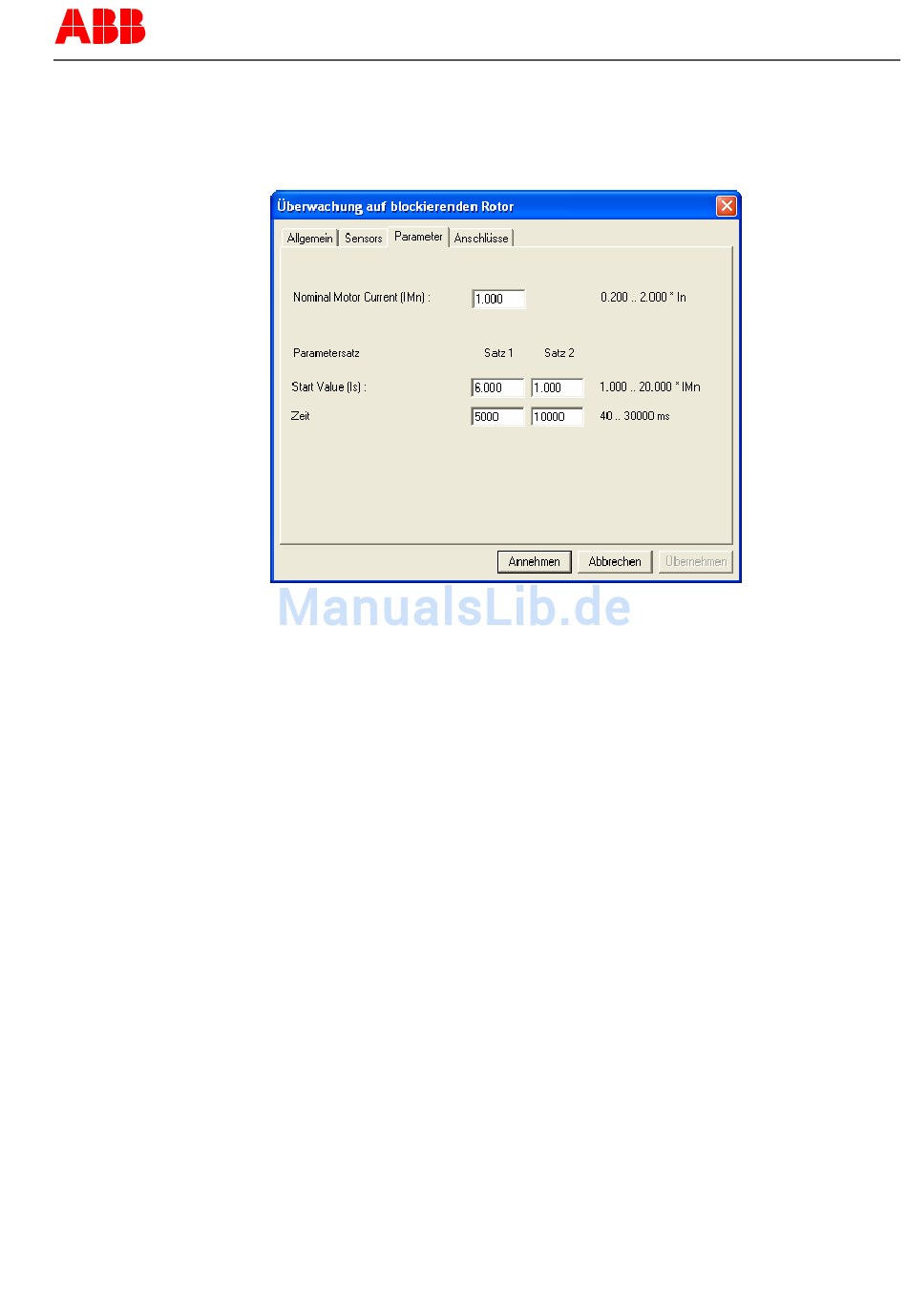

Bild 1: Einstellparameter für die Überwachung der Rotorblockierung
Dabei ist:
IMn der Motornennstrom, bezogen auf den Nennstrom In vom Stromwandler
bzw. Stromsensor
Is Startwert der Ansprechwert, bezogen auf den Motornennstrom IMn
Zeit die Auslösezeit in ms.
Wenn der Startwert zur Stromüberwachung des Anlaufvorgangs überschritten ist,
wird die Zeit zur Generierung der Auslösung gestartet. Der Startwert ist aus den Her-
stellerangaben für den Blockierstrom zu entnehmen. Die Zeit für die Auslösung kann
auf die zulässige Blockierzeit te eingestellt werden. Ist ein Sensor zur Detektierung
der Rotorbewegung vorhanden, kann das Signal dazu benutzt werden, die Funktion
bzw. die Auslösung zu blockieren, falls der Rotor sich gedreht hat.
Zur Überprüfung der Funktion Überwachung blockierten Rotors ist es zu empfehlen,
eine ein- oder besser eine dreiphasige Prüfeinrichtung zu verwenden. Durch Variie-
ren des Prüfstroms kann die Bildung der Anregung und nach Ablauf der eingestellten
Zeit die Auslösung festgestellt werden.
4.2 Anlaufüberwachung
Überlastungen des Motors können entstehen, wenn sich die Dauer des Anlaufvor-
gangs infolge eines Schweranlaufs vergrößern. Das Anlaufverhalten ist vom Zu-
schalt-Moment der jeweiligen Belastungsmaschine abhängig. Diese Überlastungen
sind im Allgemeinen kritischer für den Rotor (rotorkritischer Motor) als für den Stän-
der. Für die Motoren wird im Allgemeinen vom Hersteller ein zulässiges Strom-Zeit-
